联想服务器如何在BIOS中配RAID
联想第五代服务器除了可以用“部署”功能来配置磁盘阵列外，还有一个更快速的方法，那就是直接在BIOS中配置阵列。今天我们就来看看在BIOS中配置阵列的具体步骤。
操作方法
- 01

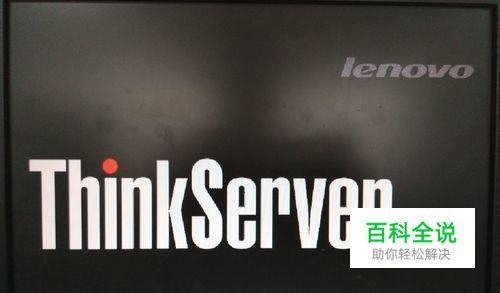

服务器通电，开机，到这个界面底部出现如图所示的提示时按F1，进入BIOS设置。
- 02

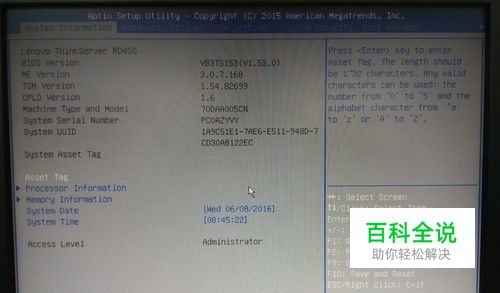

进入BIOS界面后，用键盘移动到最右边的菜单“Boot Manager”。

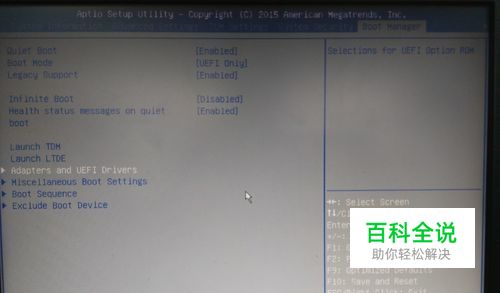

- 03
在“Boot Manager”菜单中，高亮选择“Adapters and UEFI Drivers”,然后回车。

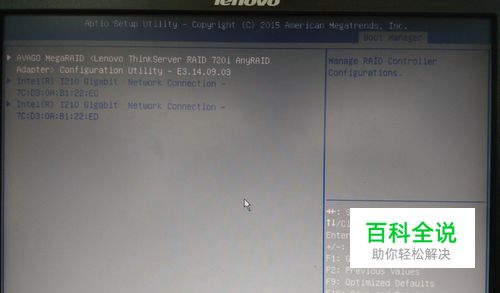

- 04
第一项就是阵列卡。可看到我做实验的机器的阵列卡型号是“RAID 720i”。选择这一项回车。

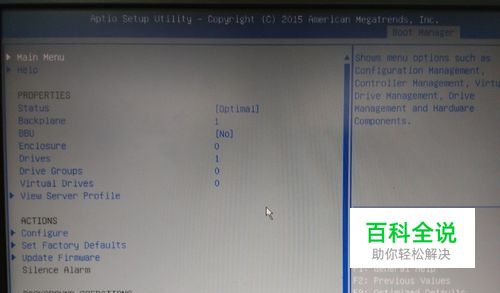

- 05
现在进入阵列卡界面了。我们选择第一项“Main Menu”回车。
- 06

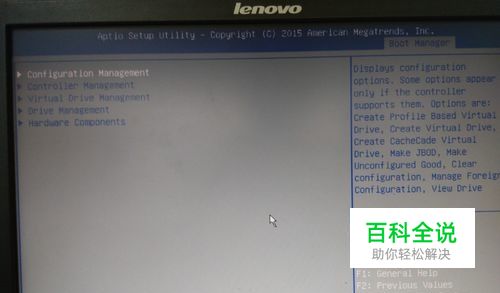

选择“Configuration Management”回车。

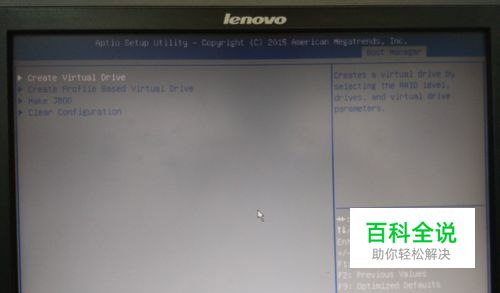

- 07
选择“Create Virtual Drive”回车。
- 08

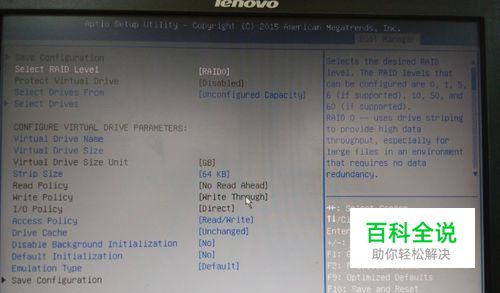

选择“Select RAID Level”回车，在这里可以选择阵列级别。根据阵列卡型号及硬盘的数量，可以选RAID0，RAID1，RAID5等。选择好阵列级别后再选择第五项“Select Drives”回车，进入选择硬盘的界面。
- 09

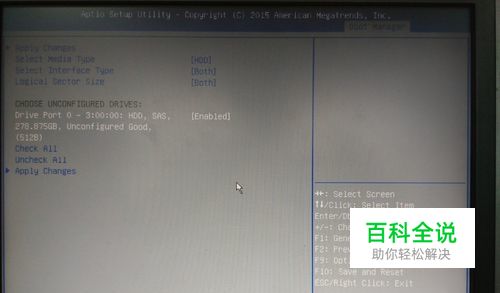

“CHOOSE UNCONFIGURED DRIVES”下面都是可用的硬盘。把硬盘的状态从“Disabled”改为“Enabled”即加入了阵列。也可以选择“Check All”把所有硬盘都加入进来或选择“Uncheck All”移除所有硬盘。选择完成后再点选“Apply Changes”来确认更改。

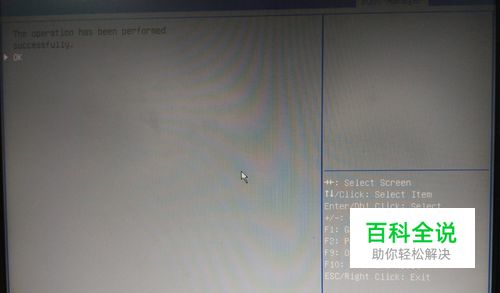

- 10
再点“ok”确认
- 11
再选择“Save Configuration”保存所做的配置。
- 12

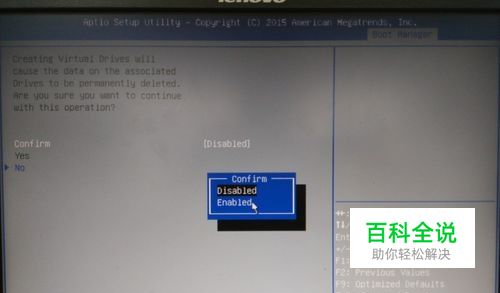

把“Confirm”一项改为“Enabled”再选择“Yes”。再选择“Ok”。

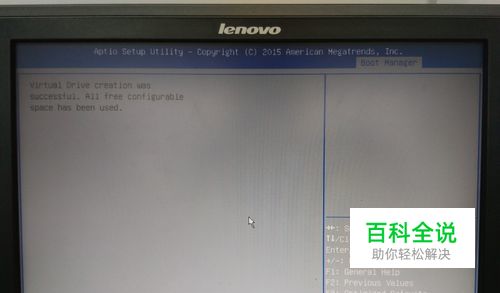

- 13

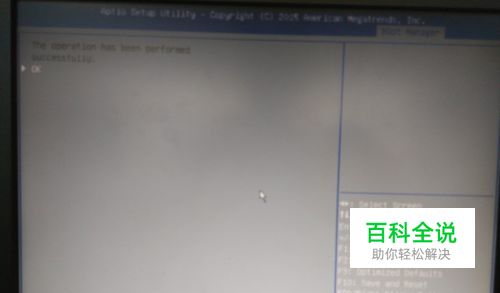

出现这个界面就说明阵列已经配置成功了！

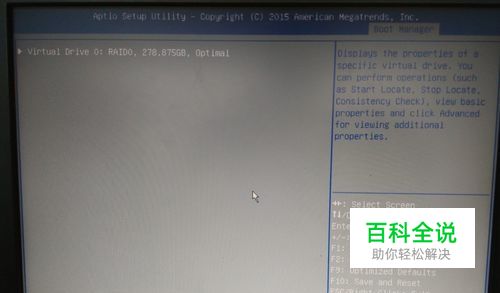

- 14

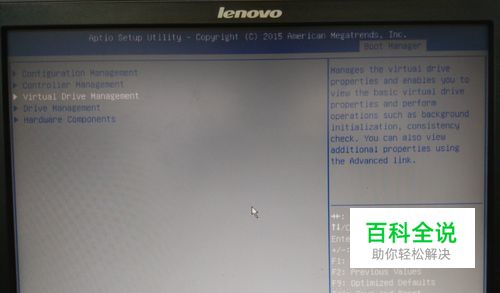

最后我们再检查下配置情况。按Esc键进入上一级菜单。选择“Virtual Drive Management”回车，我们可以看到阵列级别“RAID0”以及容量。至此，阵列就已正确配置，可以进行后续的操作了。
