CAD如何打断线段

现在很多的朋友都开始学习CAD了，CAD现在与我们的生活息息相关，涉及到了非常多的领域。那么，大家知道CAD中如何打断线段吗。下面小编就教大家如何在CAD中打断线段。

操作方法

  • 01

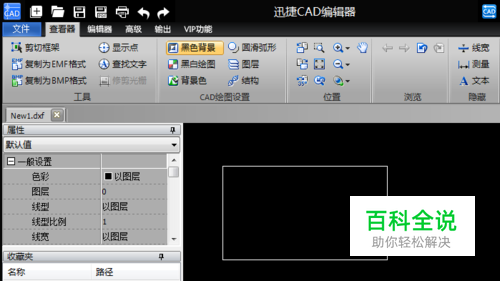

    首先用CAD编辑器打开需要编辑的CAD图纸文件，或是用CAD编辑器绘制CAD图纸。

  • 02

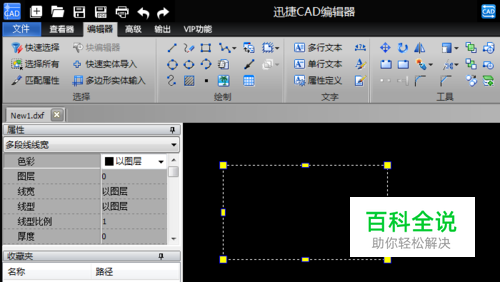

    在打开的CAD图纸文件中找到需要操作的图形对象或线段，并点击进行选择。

  • 03

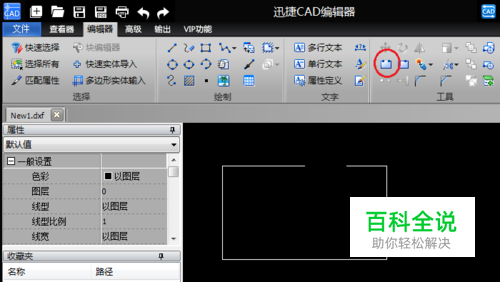

    3打断： 选择编辑器中的“打断”工具，然后在选择的图形或线段上点击（或输入点的X、Y坐标位置）要打断两点，即可将打断线段。效果如下图所示： 注：若打断的两点位置相同，则与“打断点”的效果相同。

  • 04

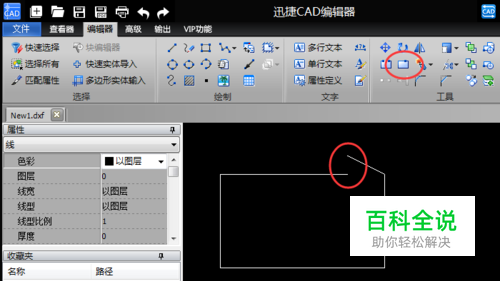

    打断点： 选择编辑器中的“打断点”工具，然后在选择的图形或线段上点击（或输入点的X、Y坐标位置）确认打断点，即可将线段从该出打断。效果如下图所示：
