arcgis测量工具不能使用
gis的孩童们经常遇到这样的问题就是打开gis软件后发现自己的测量工具是灰色的,无法对图层数据进行简单的测量,这可怎么办呢?是不是自己软件安装有问题呢。其实,arcgis软件的安装一般都差不多一样,安装后只要能正常打开软件,就说明安装后的软件基本就成功安装了。
操作方法
- 01

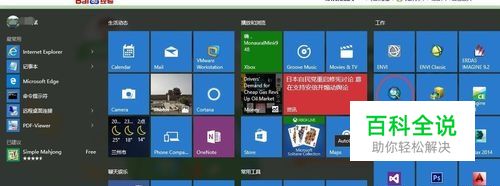

我们打开安装好的arcgis软件。arcgis各版本测量功能都是有的,测量工具可以对图形的长度、面积进行测量,便于作图人员对数据进行处理和操作。 所以不用担心版本的问题。
- 02

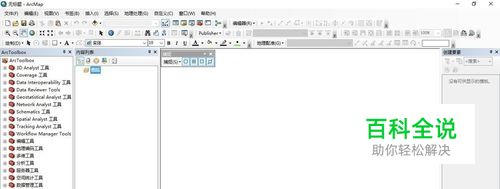

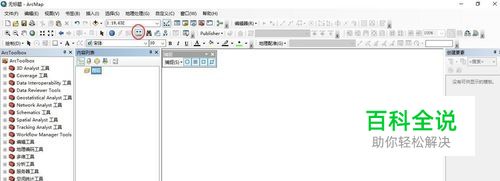

我们双击快捷方式,打开arcgis软件。我的arcgis软件界面可能和大家刚安装的界面有所不同,但是功能方面基本是一致的。在菜单栏上方我们可以看到一个测量工具。测量工具如图中红色高亮部分所示。
- 03

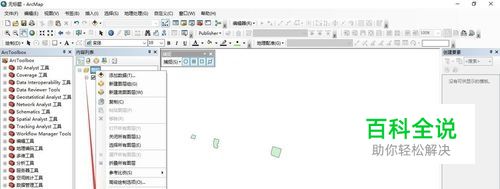

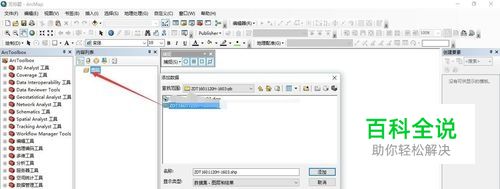

我们打开我们的演示文件图层。我们在图层右击,选择加载我们需要的图层,单击确定加载图层。
- 04

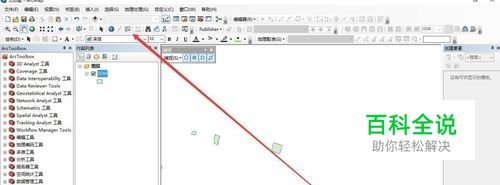

图层加载后,我们看到右下角的图层显示单位是未知单位,我们再看看菜单上的测量工具,我们发现该测量工具是灰色的。很多的gis人都会遇到这样的问题。那么如果遇到测量工具无法使用,我们该如何处理呢。
- 05
我们在图层列表上右击,在图层右击弹出的快捷菜单中选择属性,打开图册的属性设置窗口。
- 06

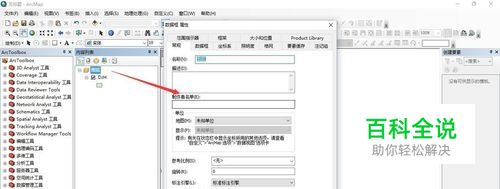

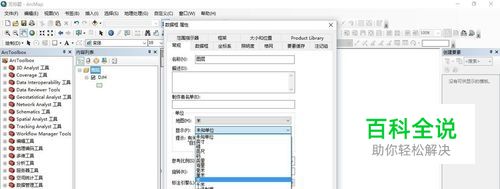

在弹出的数据库属性中,我们选择常规。在常规窗口中,我们看到有一个单位,单位下分为地图和显示,我们可以看到原本的状态是位置单位,所以这就是问题的根源所在。
- 07

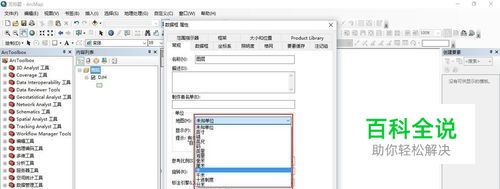

我们首先将地图后的单位改成米,然后将显示后的单位改为米(要先改地图单位后才能改显示单位)。单位视具体情况而定。
- 08

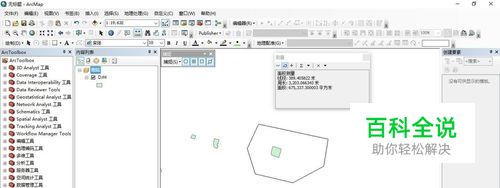

在单位设置完成后,我们确定应用后关闭设置窗口。在主界面中我们可以看到测量工具已经变为可用状态,右下角的单位由位置单位变为米,说我们已经将该问题解决了。再看看测量工具,已经可以测量了。
