CAD差集命令功能

差集： 描摹对象所有未被重叠的区域，并使重叠区域透明。 若有偶数个对象重叠，则重叠处会变成透明。 而有奇数个对象重叠时，重叠的地方则会填充颜色。

操作方法

  • 01

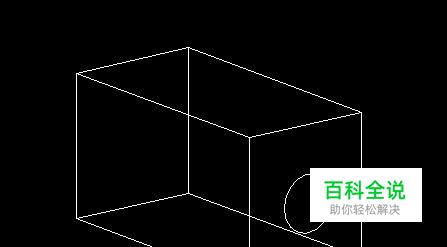

    首先我们画一个长方体，以长方体为例子。然后在长方体上的侧面画一个圆，如图所示

  • 02

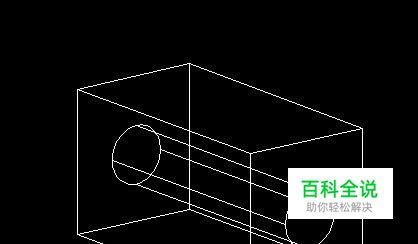

    我们使用拉伸命令将圆拉伸得到一个实体。如果我们想得到一个通孔，那么这个拉伸圆实体要大于等于长发体长度。如图所示

  • 03

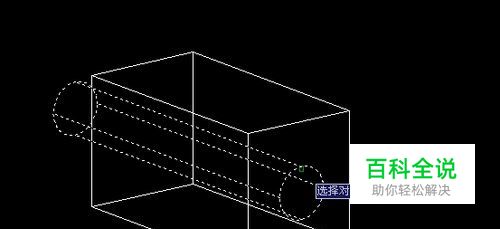

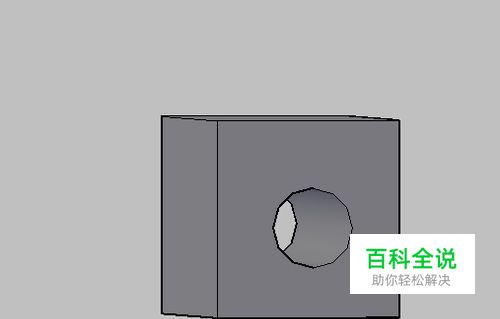

    然后我们点击差集按钮，然后我们点击长方体回车，点击圆柱回车。这样就得到了长方体与圆柱的差集，就是长方体上打了一个通孔。使用概念视图可以看出来效果
