UG9.0表达式、函数知识讲解及使用技巧

表达式是通过三角函数数值来创建图形的一种方法,是属于特殊零件图形的构建,下面就以UG9.0软件为蓝本,对其表达式界面进行解说及应用技巧。

操作方法

  • 01

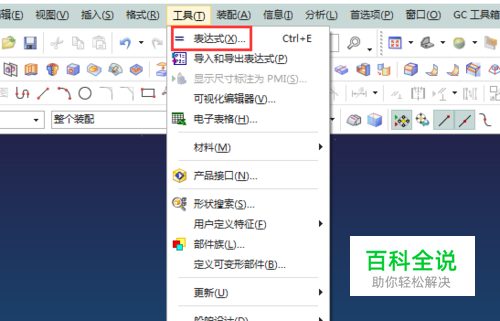

    表达式输入:工具----表达式;快捷键是(ctrl+e)

  • 02

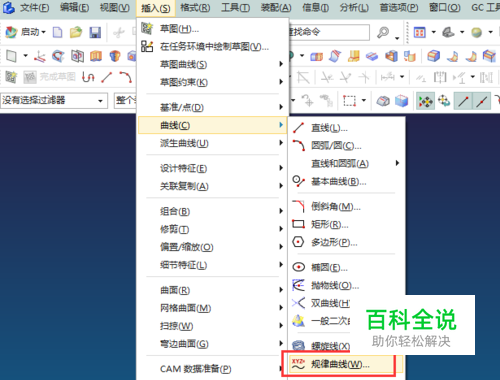

    执行:插入----曲线----规律曲线----根据方程。如果没有“规律曲线”命令,用:帮助----命令查找器;查找。

  • 03

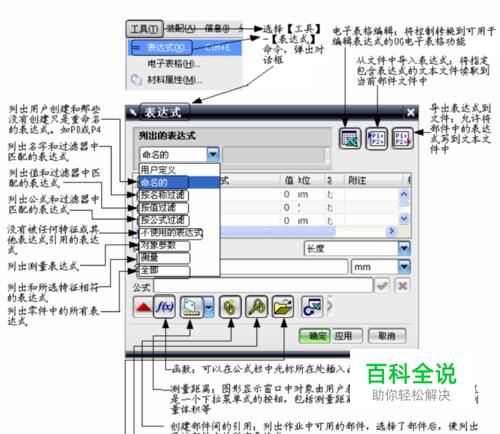

    “表达式”对话框如下:

  • 04

    将方程转换为参数方程时注意:将方程转化为参数方程时,一定要将其转换为以变量t为参数的方程,在 UG中,t的变化范围一定是从0到1。

  • 05

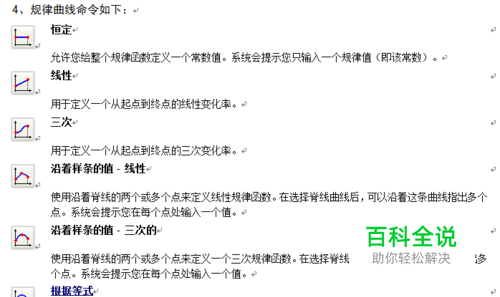

    规律曲线命令如下:

  • 06

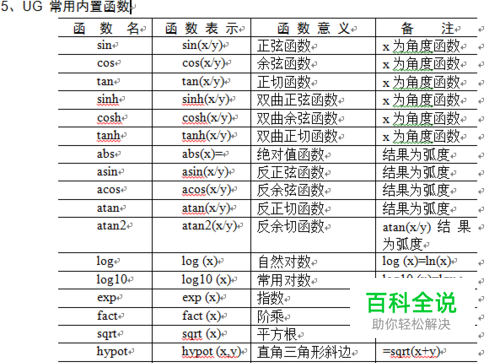

    UG 常用内置函数

  • 07

    在UG中利用【规律曲线】|【根据方程】绘制各种方程曲线: 1、极坐标(或柱坐标r,θ,z)与直角坐标系(x,y,z)的转换关系: x=r*cos(θ);y=r*sin(θ);z=z 2、球坐标系(r,θ,φ)与直角坐标系(x,y,z)的转换关系: x=rsinθcosφ;y=rsinθsinφ;z=rcosθ 在UG表达式中输入的theta=θ;phi=φ;r=rho 【注:所有UG表达式中,必须先在名称栏输入t,公式栏输入0,类型为恒定的,即无单位。t是UG自带的系统变量,其取值为0~1之间的连续数】

  • 08

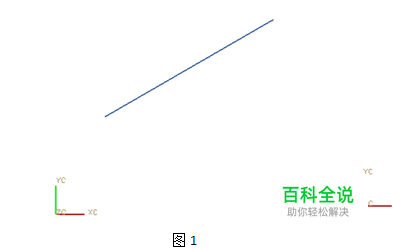

    1.直线 直线的数学方程为y-y0=tan(θ)*(x-x0),若直线经过点(10,20),倾角θ为30°,长度L为40,即UG表达式为: theta=30 L=40 xt=10+L*cos(theta)*t yt=20+L*sin(theta)*t zt=0 效果如图1

  • 09

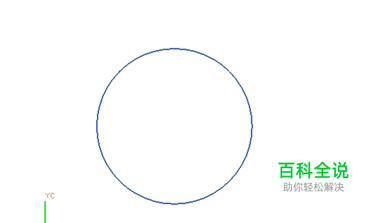

    2.圆和圆弧 圆的数学方程为(x-x0)^2+(y-y0)^2=r^2,若圆心坐标为(50,40),半径r为30,即UG表达式为: r=30 theta=t*360 xt=50+r*cos(theta) yt=40+r*sin(theta) zt=0 效果如图2

  • 10

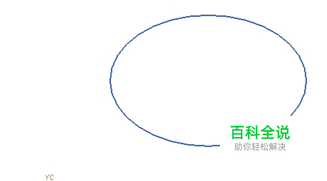

    3.椭圆和椭圆弧 椭圆的数学方程为(x-x0)^2/a^2+(y-y0)^2/b^2=1,若椭圆中心坐标为(50,40),长半轴a为30(在X轴上),短半轴b为20,即UG表达式为: a=30 b=20 theta=t*360 xt=50+a*cos(theta) yt=40+b*sin(theta) zt=0 效果如图3

  • 11

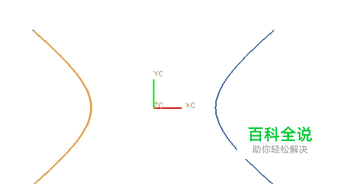

    4.双曲线 双曲线的数学方程为x2/a2-y2/b2=1,若中心坐标为(0,0),实长半轴a为4(在x轴上),虚半轴b为3,y的取值范围为-5~+5内的一段,即UG表达式为: a=4 b=3 yt=10*t-5 xt=a/b*sqrt(b^2+yt^2)或xt=-a/b*sqrt(b^2+yt^2) zt=0 做出一半后进行镜像复制,效果如图4

  • 12

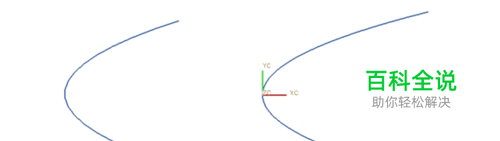

    5.抛物线 抛物线I的数学方程为y2=2px,若抛物线的顶点为(30,20)焦点到准线的距离p=8,y的取值范围为-25~+25,即UG表达式为: p=8 yt=50*t-25+20 xt=(yt-20)^2/(2*p)+30 zt=0 效果如图5-1 抛物线II数学参数方程:x=3px2,y=3px(其中t为参数)。UG表达式为: p=8 tt=t*4-2 xt=2*p*tt^2 yt=2*p*tt zt=0 效果如图5-2

  • 13

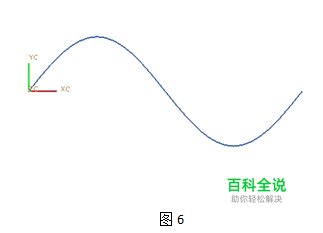

    6.正弦曲线 若正弦曲线一个周期X方向长度为50,振幅为10,即UG表达式为: theta=t*360 xt=50*t yt=10*sin(theta) zt=0 效果如图6

  • 14

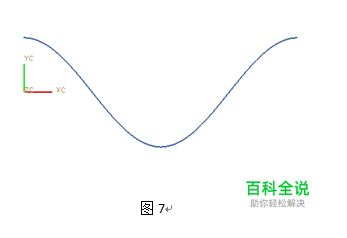

    7.余弦曲线 若余弦曲线一个周期X方向长度为50,振幅为10,即UG表达式为: theta=t*360 xt=50*t yt=10*cos(theta) zt=0 效果如图7

  • 15

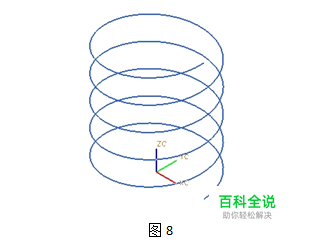

    8.圆柱螺旋线 若圆柱螺旋线半径r为20,螺距p为10,圈数n为5,即UG表达式为: r=20 p=10 n=5 theta=t*360 xt=r*cos(theta*n) yt=r*sin(theta*n) zt=p*n*t或zt=cos(theta*n)+p*n*t 效果如图8

  • 16

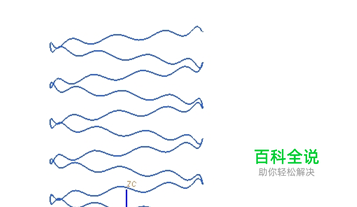

    9.碟形弹簧 若碟形弹簧半径r为20,螺距p为10,圈数n为5,即UG表达式为: r=20 p=10 n=5 theta=t*360 xt=r*cos(theta*n) yt=r*sin(theta*n) zt=cos(theta*n^2)+p*n*t或zt=cos(theta*n^2.4)+p*n*t 效果如图9

  • 17

    10.圆锥螺旋线和圆台螺旋线 若圆锥螺旋线底圆半径r为20,螺距p为5,圈数n为10,即UG表达式为: r=20*(1-t),若圆台上端半径为5,则r=20*(1-t*0.75) p=5 n=10 theta=t*360 xt=r*cos(theta*n) yt=r*sin(theta*n) zt=p*n*t 效果如图10-1、10-2
