CAD是如何测量图形的面积和周长的

CAD是一款功能强大的图形绘制软件,我们在使用该软件绘制好图形以后,有时就需要测量图形的面积和周长,下面我们就来看看在CAD里是如何测量图形的面积和周长的吧。

操作方法

  • 01

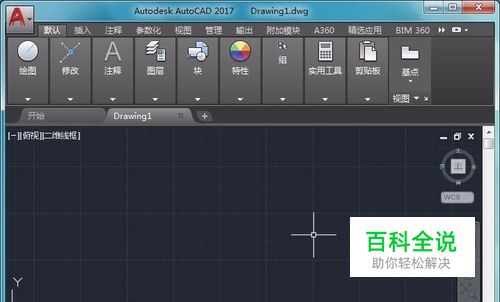

    打开CAD这款软件,进入CAD的操作界面如图所示:

  • 02

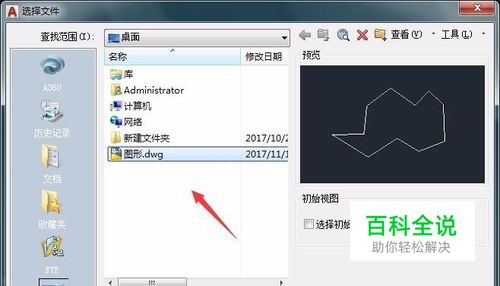

    在该界面内按下Ctrl+O键弹出选择文件对话框,在该对话框内找到我们需要的图形文件,如图所示:

  • 03

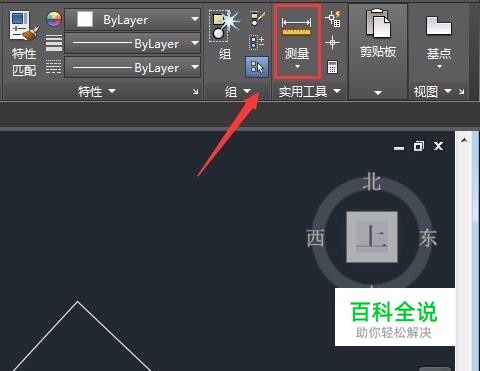

    打开图形以后在上面的菜单里找到实用工具选项里的测量选项,如图所示;

  • 04

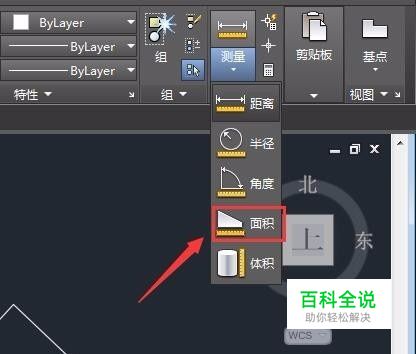

    点击测量选项,在其子级菜单里找到面积选项,如图所示:

  • 05

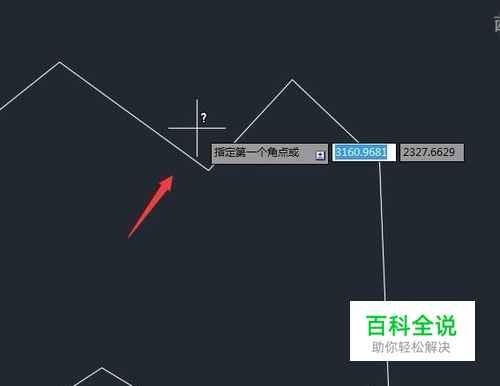

    点击面积选项,提示我们选择第一个角点,如图所示:

  • 06

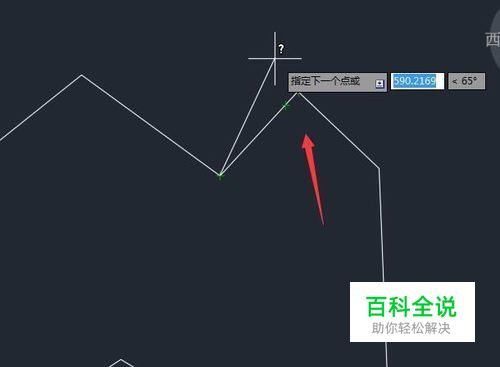

    选择第一个角点以后,提示我们指定下一点,如图所示:

  • 07

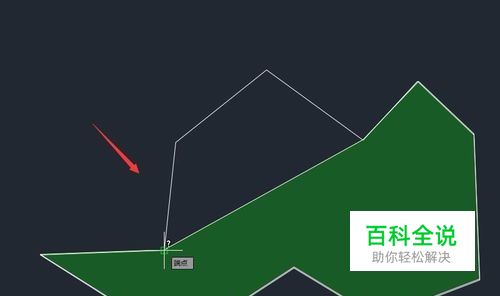

    依次操作,可以看到图形的内部逐渐被绿色填充,如图所示:

  • 08

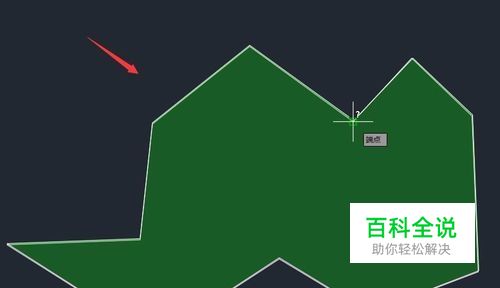

    直到最后一点,我们的图形就被绿色完全的填充了,如图所示:

  • 09

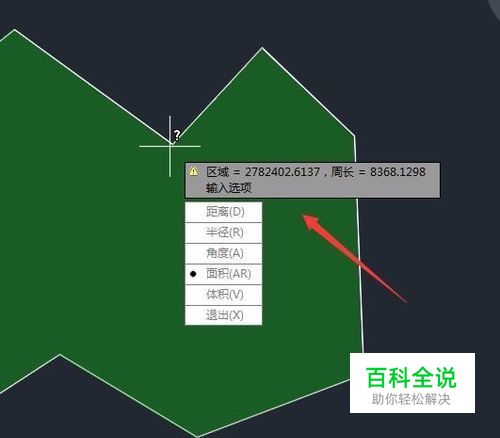

    将起点和终点重合起来然后按下回车键,可以看到我们的推行的面积和周长就计算出来了,如图所示:
