2017CAD如何进行对称公差标注
在对一些图形进行标注的时候，会需要用到对称公差标注，但是如何进行对称公差标注，这困扰了很多初学者，对此，我将提供一下几种方案给大家。
操作方法
- 01

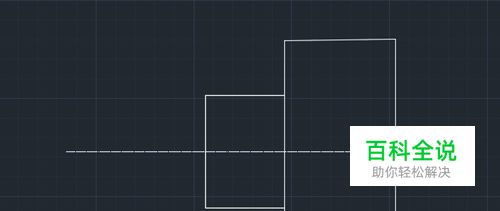

首先，所画的图形如图所示。
- 02

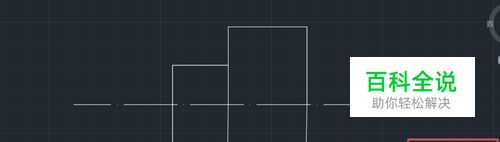

第一种方法是，选择线性标注或输入快捷键“dli”，选取两点之后拉出不动，输入“T”回车，进行文字标注，输入“%%c70%%p0.003”回车即可。
- 03

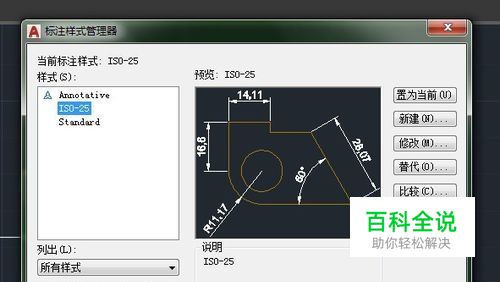

第二种方法是，选择线性标注后，按d快捷键进入标注样式管理器。
- 04

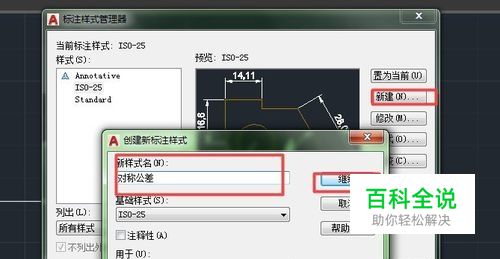

在标注样式管理器中选择新建。弹出“创建新标注样式”快捷键，输入样式名为“对称公差”后，选继续。
- 05

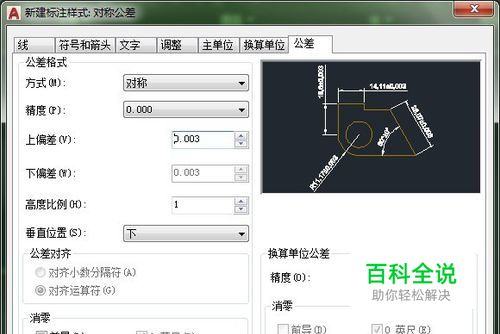

在“新建标注样式：对称公差”对话框，选择“公差”一栏，将“方式”改为“对称”，“精度”改为“0.000”，“上偏差”改为“0.003”。
- 06

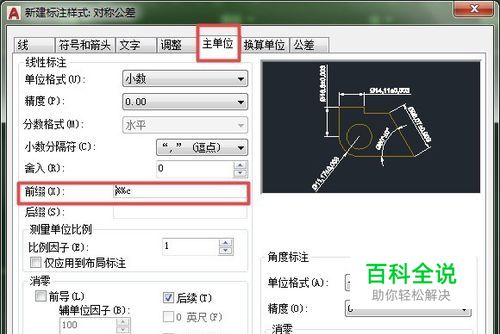

在“主单位”这一栏的“前缀”里填“%%c”。并按“确定”。
- 07

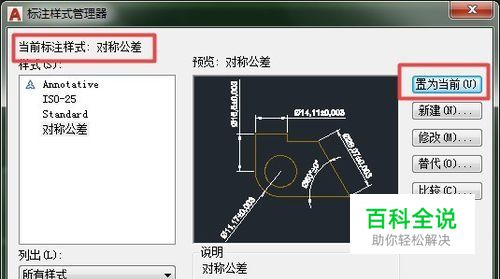

在“标注样式管理器”中选择“置为当前”，即可。
- 08

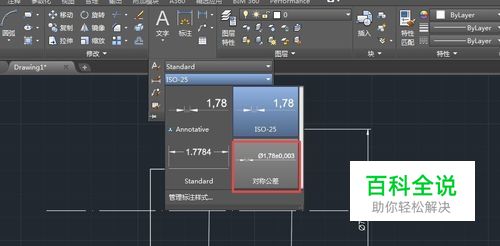

点击注释倒三角形，出现下拉菜单选择“对称公差”也一样。
