联想g490拆机教程
适用于笔记本电脑清灰、笔记本换固态硬盘、内存条、下键盘等;
一些操作不用做到底,只是想做上述事的根据自己情况选择拆机到什么程度;
操作方法
- 01
g490拆机图片 后板盖拆开
- 02
撬掉键盘后图片
- 03

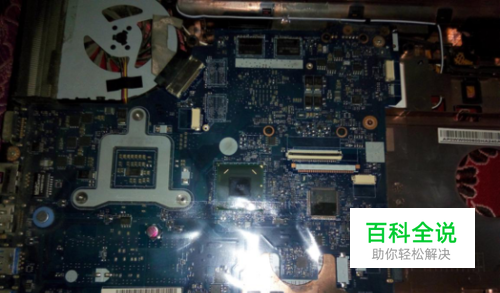

键盘拆开后电路板正面
- 04
拆开后板盖注意事项 首先把卸掉电池后的2个螺丝去掉
- 05
轻轻使力后推滑盖即可
- 06
拆开风扇注意事项 拔风扇的插头的时候不要把电路板上的插座也一起拔了。那样拔不下来还容易出事。风扇里面可能粘有双面胶,使力即可
- 07

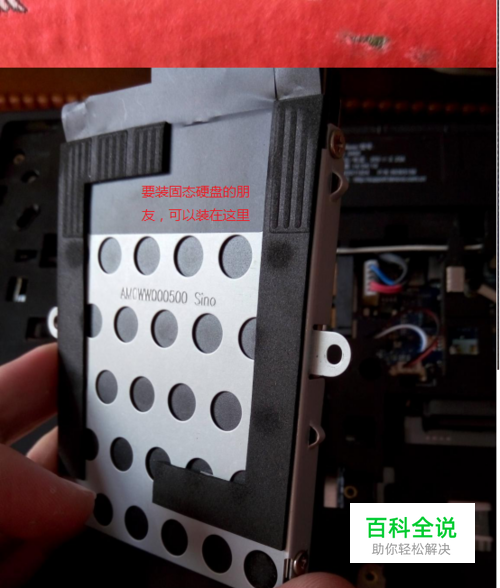

拆硬盘 去掉周围的螺丝,把硬盘往下推。可能会连接的很紧,要用力(前提是下完了螺丝)
- 08
拆光驱注意事项 没什么好说的,一个螺丝下下来就行
- 09
拆键盘注意事项 下图光驱已拆掉
- 10
从键盘背后撬起键盘。找到键盘边缘位置对应的空隙,从背面可以较容易地撬起。注意不要用力过猛,因为键盘和主板之间有连接线
- 11

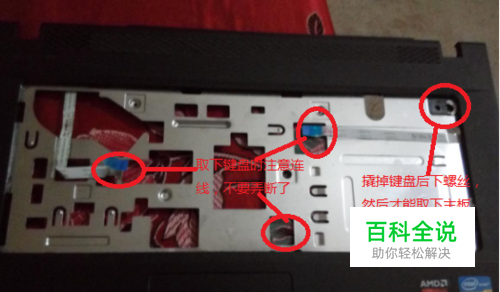

最后,别忘了拆螺丝!!!否则下一步拆主板就拆不下来
- 12

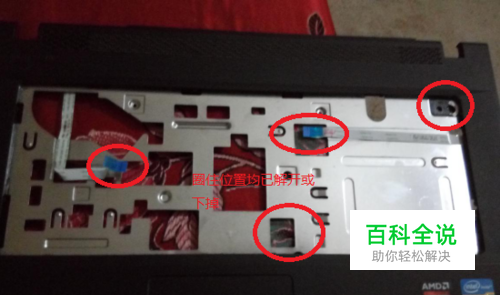

拆主板 首先保证你已经拆成了这样
- 13

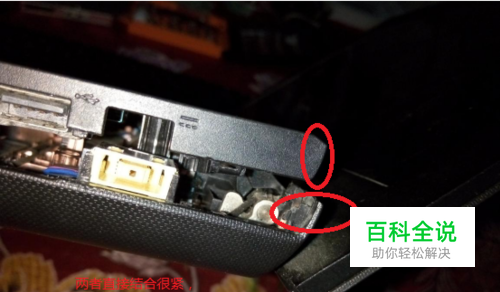

把周围的螺丝都下下来,然后一点一点撬开内部的卡扣即可。撬到下方所示位置时可能特别麻烦(左边还有一个同样的位置)。我自己用工具使劲撬下来的(我撬完整个主板,内部卡扣断了4个,不知道有没有大神能完整撬下来?)
