SolidWorks绘制零件图:[11]剖面视图

操作方法

  • 01

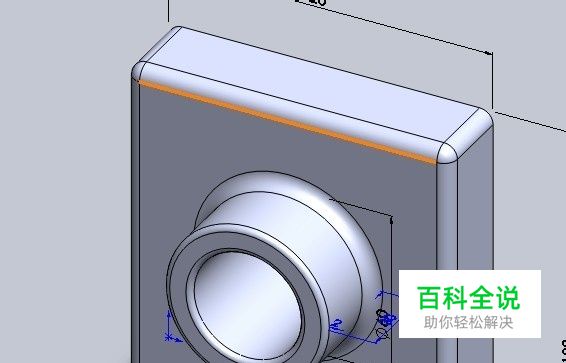

    在系列10中就生成了零件,我们可以选择剖视图来观察一下。

  • 02

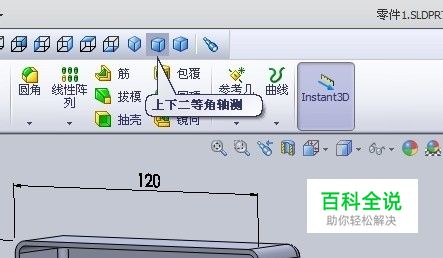

    单击标准视图工具栏上的“上下二等角轴测”。

  • 03

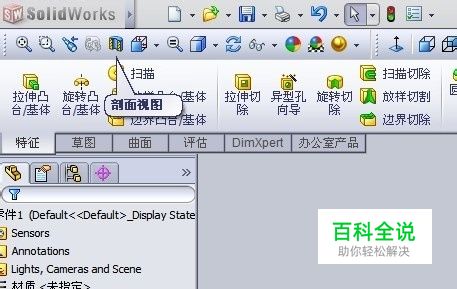

    单击视图工具栏上的“剖面视图”。

  • 04

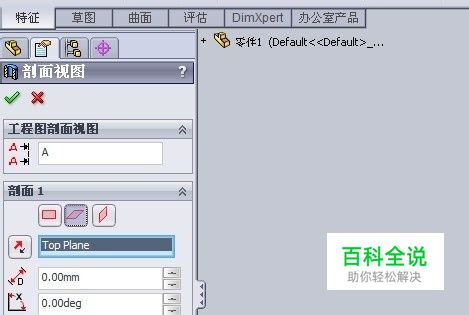

    在 剖面视图 中的剖面1中,单击上视基准面(第二个)。

  • 05

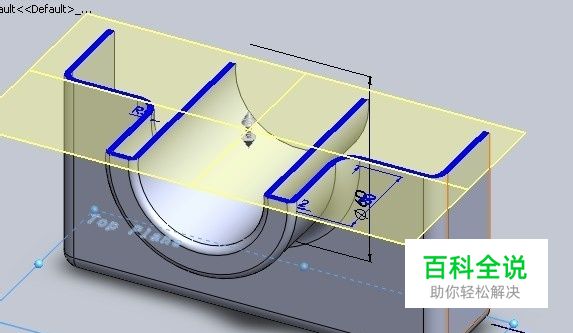

    沿着出现的箭头往上拖动就可以以显示剖面视图。

  • 06

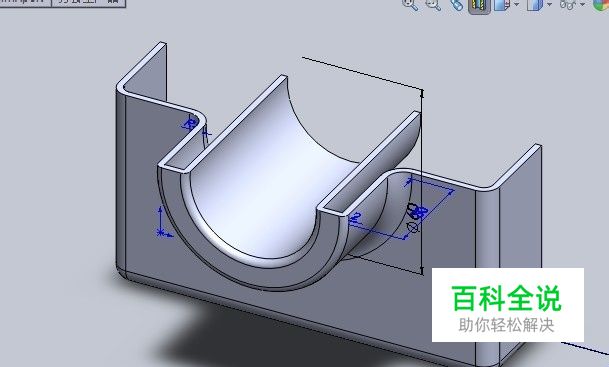

    单击确定就可以出现剖面视图。

  • 07

    再次单击剖面视图,就可以清除剖面视图。
