树莓派3怎样直接可连接液晶屏

树莓派3是卡片式电脑,适合于学习编程使用。这里简单介绍如何链接液晶屏。

操作方法

  • 01

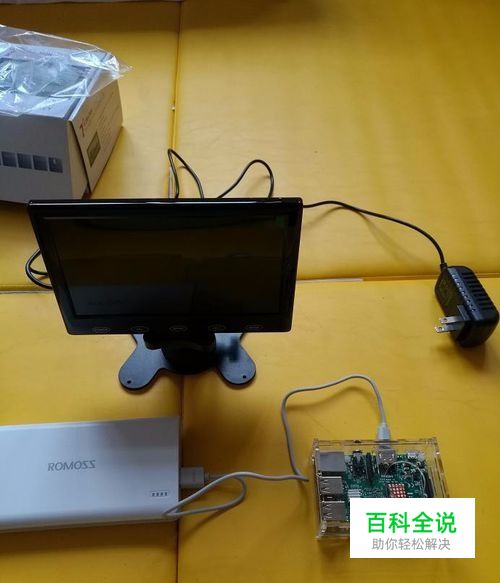

    将显示器部件取出准备好,3个部件:显示屏,支架,电源插头。

  • 02

    将显示器的显示屏和支架连接起来,注意支架的当中有一个旋转螺丝,上面本来有一个小的螺母需要拧下来,然后将螺丝拧紧到显示屏下方的螺母里面,原螺母就不需要了。支架下方可以调整角度。然后将电源插头插入显示屏的电源插口。

  • 03

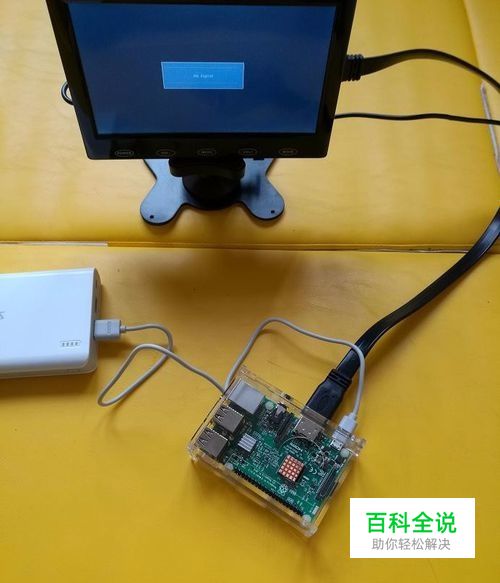

    将显示器和树莓派3主板用HDMI线连接起来,然后将移动电源的microusb插头插入主板的microusb插口,然后将显示器的电源头插到家用的电源插座上。 这时候,显示器应该显示No Signal,就是没有信号输入的意思。

  • 04

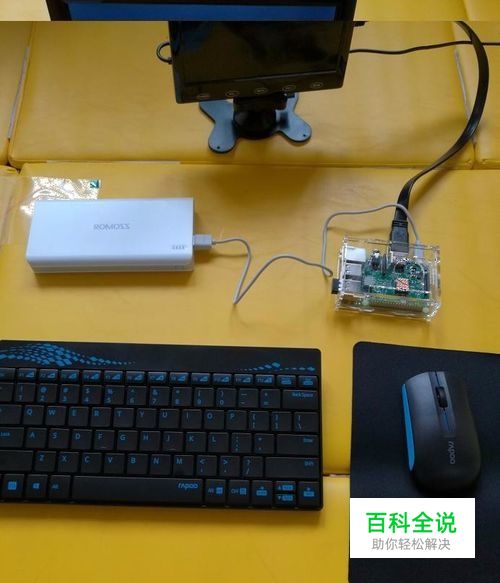

    全部做好之后,检查所有接口是否正确: a.显示器电源头接到家用电源插座 b.显示器hdmi接线到主板 c.移动电源接线到主板 d.键盘鼠标usb连接器连到主板

  • 05

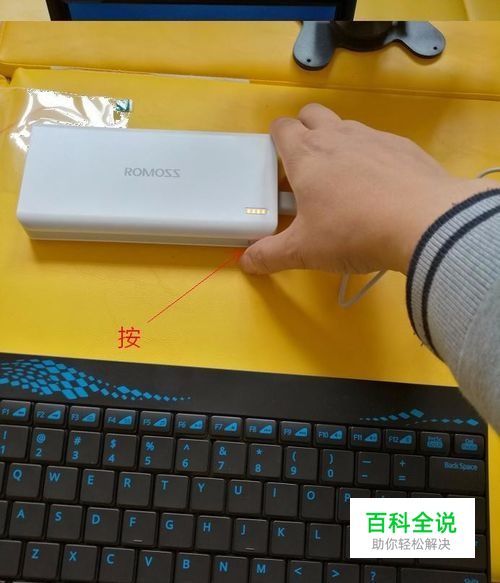

    启动移动电源。

  • 06

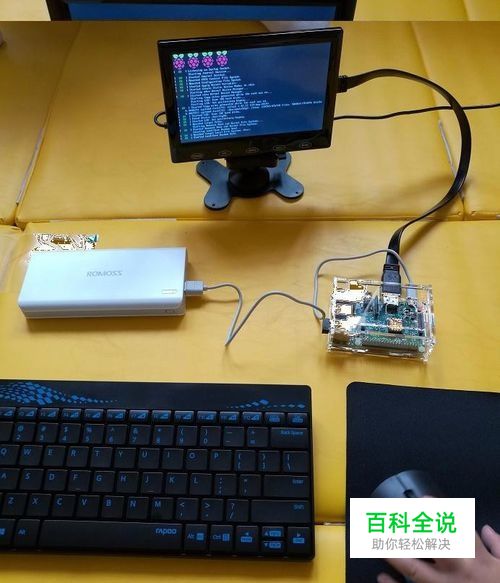

    观察显示器,应该有很多字符输出显示 如果显示器没有输出,可能有以下原因: a.电源头插座没有供电 b.显示器的电源接头未插紧 c.显示器的POWER按键被误按,显示器处于关闭,需要再次按POWER按键打开显示 d.显示器的MODE按键被误按,显示器处于非HDMI显示模式,需要连续多次按MODE按键切换到HDMI模式,具体哪几种模式可以参考显示器说明书,但是我们使用的必须是HDMI显示模式 。 e.树莓派3主板没有电源供电,这个需要观察主板上面应该有1红1绿的2个灯在亮,则说明主板有供电。 f.如果显示器找不到原因仍然没有显示,可以用排除法进行进一步检查,即另外找一台支持HDMI接口的显示器或者电视机,将HDMI接线接上去试试看,排除是主板的原因。

  • 07

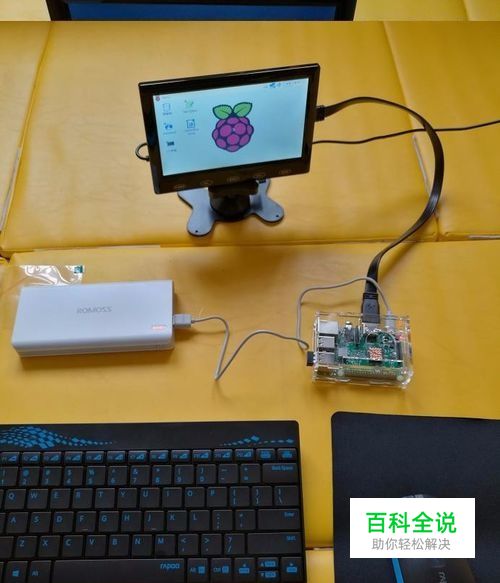

    进入树莓派系统,应该看到有一个大大的树莓的图形,说明进入了操作系统。
