Cad中设置十字光标大小以及其它相关设置的说明

2024-03-30 23:15:07

在使用Cad软件绘图过程中，我们必然会和十字光标打交道。所以和十字光标相关的设置就显得比较重要了，这里结合笔者的实际使用经历。做一个介绍，以供参考。

操作方法

01

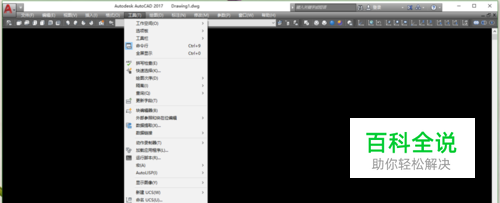

首先，打开Cad软件。之后依次选择“工具”-“选项”。或者命令行输入“OP”-“空格”。
02

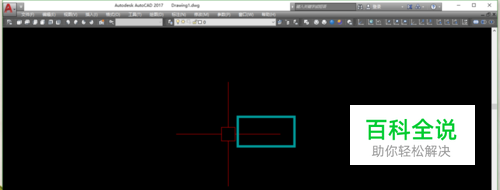

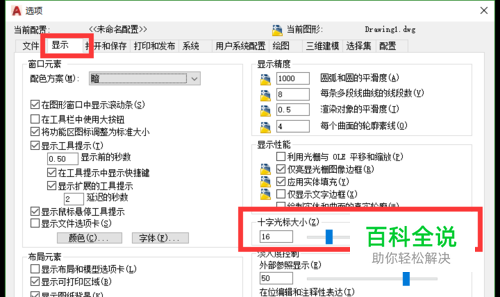

之后弹出“选项”窗口，选择“显示”选项卡。其中有一栏为“十字光标大小”。可设置十字光标四条边的长短。
03

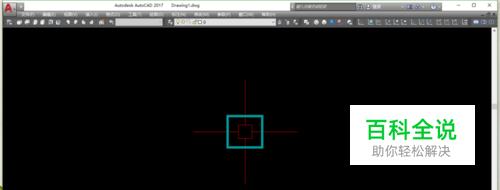

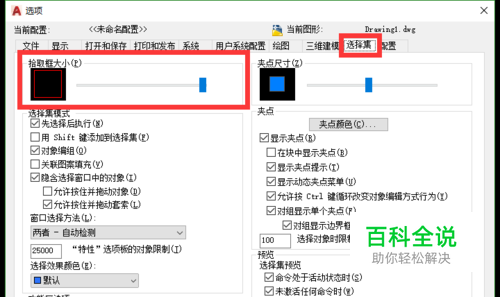

选择“选择集”选项卡，其中有一栏为“ 拾取框大小”，可设置十字光标中间的拾取框（也就是中间正方形）的大小。
04

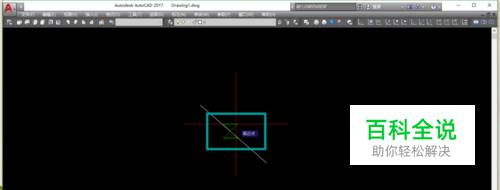

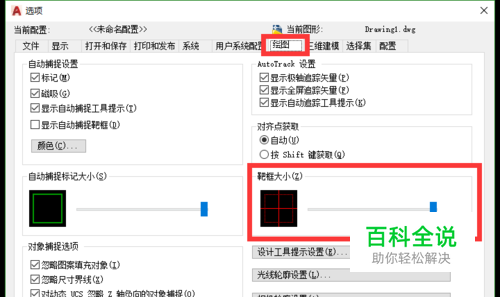

选择“绘图”选项卡，其中有一栏为“靶框大小”，这个是设置在对象捕捉时，隐形的靶框的大小，设置值越大，捕捉时离得距离可以远些（精度要求相对较低），设置得小，那捕捉时，就要把十字光标和目标靠得近才行（精度要求相对较高），各有各的好处。
05

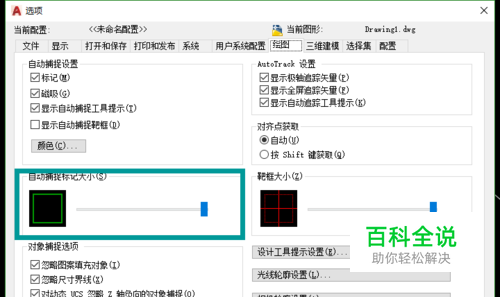

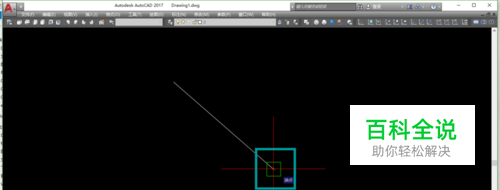

选择“绘图”选项卡，其中一栏为“自动捕捉标记大小”。这个为设置捕捉时的软件自动显示的标记图形的大小
06

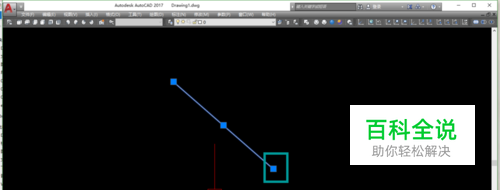

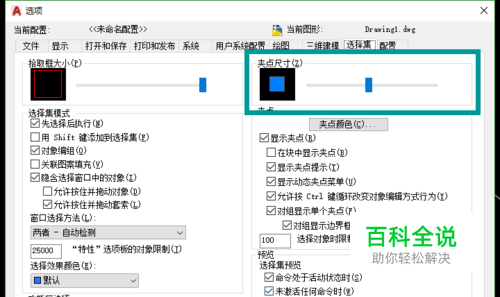

选择“选择集”选项卡，其中一栏为“夹点大小”。这个为设置图形上可操控的夹点图形（也就是鼠标左键单击图形后，图形上出现的点标识）的大小
