CAD中，如何绘制时钟表？
当我们掌握了CAD中一些常见的绘图命令后，可以绘制出一些常见的生活物品。那如何绘制生活中的时钟表呢？其具体操作步骤如下：
操作方法
- 01

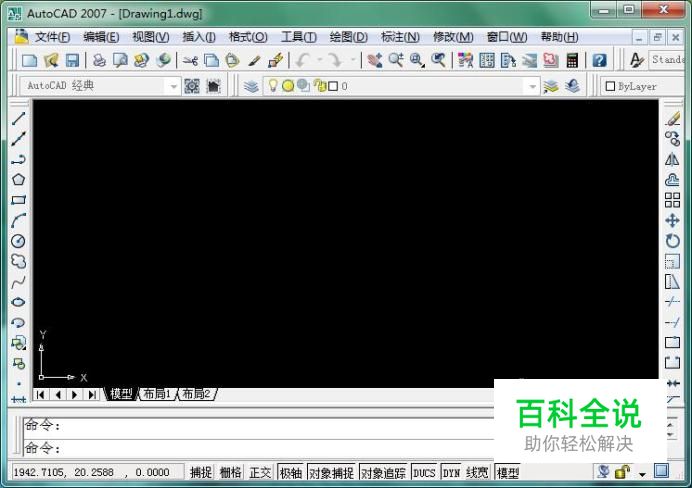

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02

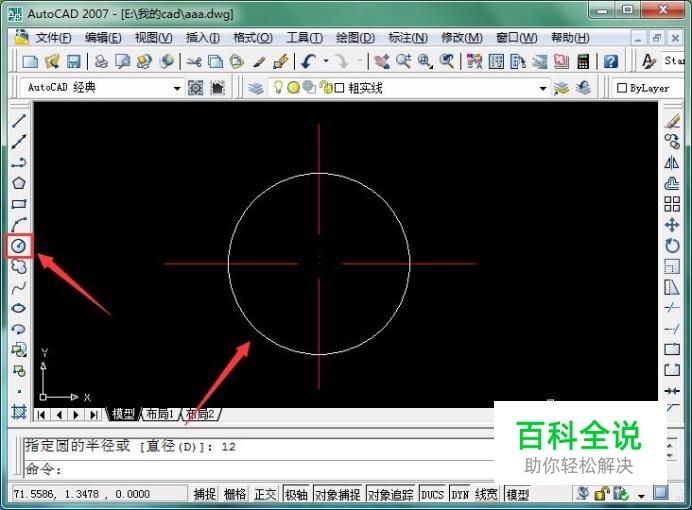

首先，绘制出一中心线作为辅助线，然后利用旁边绘图工具栏中“圆”工具，画出一适当大小的圆，如图所示：
- 03
然后利用“直线”工具，在上方圆与中心线的交点处画出一小直线，作为时钟表的刻度线，如图所示：
- 04
利用绘图工具栏中的“阵列”工具，执行环形阵列命令，在新弹出的对话框中选择圆的中心为阵列“中心点”，设置项目总数为“12”，填充角度“360”度，如图所示：
- 05
设置好阵列参数后，点击刻度线为阵列对象，然后点击下方“确认”选项，回到主界面，可以发现刻度线的阵列就设置好了，如图所示；
- 06
利用绘图工具栏中的“多段线”工具绘制时钟的指针线，得到的效果图如下：
- 07
接下来添加刻度值，在菜单栏中选择“绘图”选项，在其子菜单栏中选择“文字”“多行文字”选项，如图所示：
- 08
执行文字命令，在适当的位置处给时钟表添上各指针数值，如图所示：
- 09
最后再将其中的中心线删除，绘制时钟表就操作完成了，是不是很简单呢，如图所示：
