在房屋建筑当中，混凝土构件是非常重要的组成部分。一般在建筑图纸的节点图中，如果该节点存在多种材料，此时会把混凝土构件用相关的图案给填充起来的。具体怎么绘制呢？下面就跟大家分享一下CAD绘制混凝土构件的方法，希望能帮助到大家。

操作方法

01

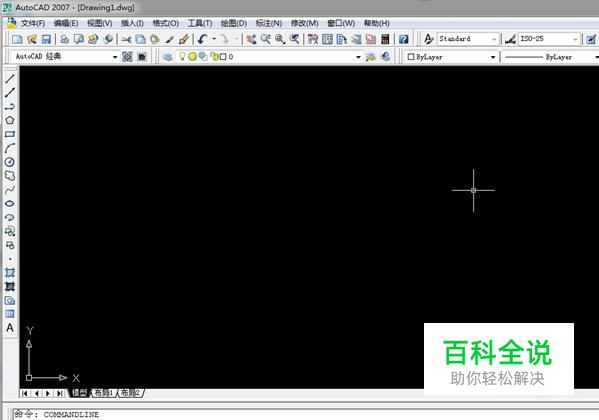

我以绘制梁、板剖面图会例给大家演示一下具体的操作，首先打开CAD软件。
02

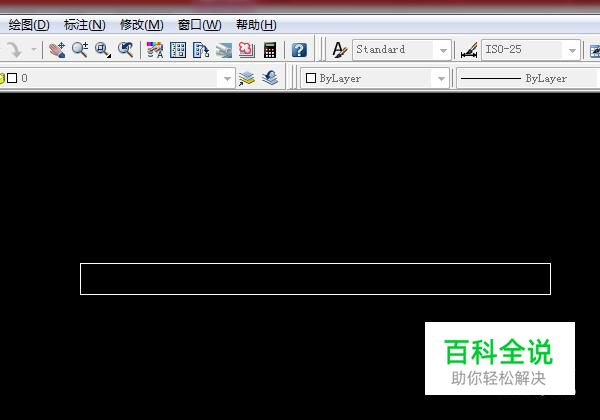

接着我们先画板的剖面图，点击左侧命令栏中的矩形，然后画出下图所示的图形，如图所示：
03

接着再把梁的剖面图画出来，之后利用修剪的命令把图形中多余的线条给剪掉，这样就会出现下图所示的那种图形了。
04

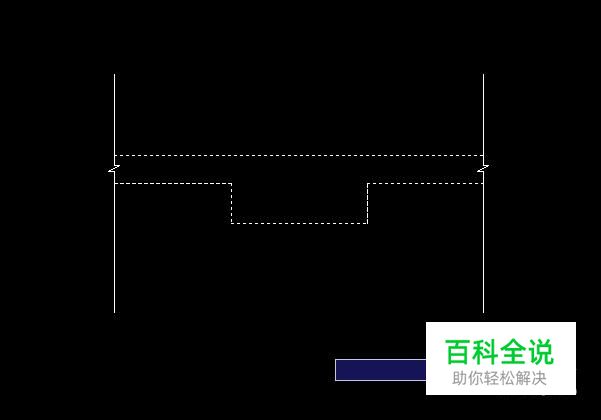

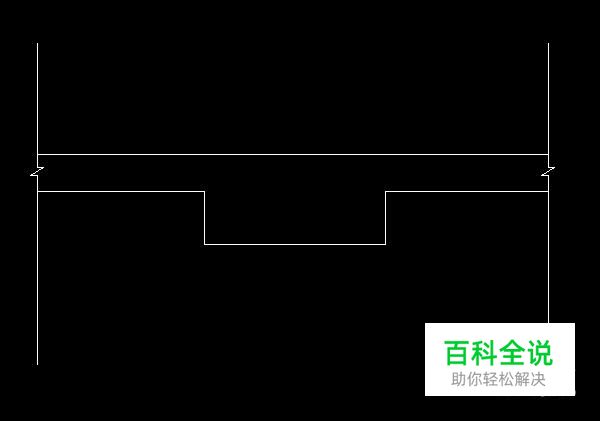

因为是剖面节点图，在图纸中一般会用折断线来进行提现的，此时我们把折断线给画上，完成后就会出现下图显示的图形了，这样梁、板混凝土构件的剖面形状就出来了。
05

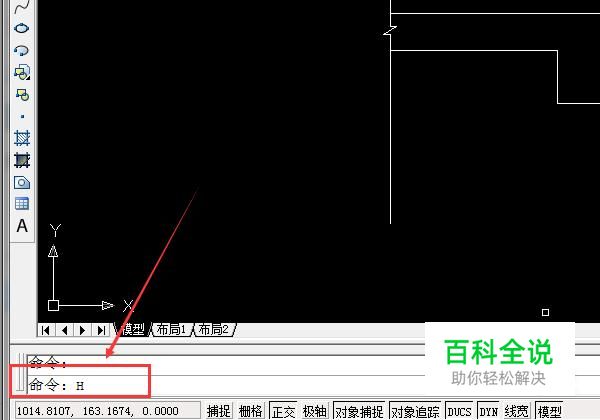

接来下我们再给剖面图进行填充，在CAD软件中，填充的方法有两种是大家经常用到的，第一种方法就是直接在下方命令栏中输入英文字母H。
06

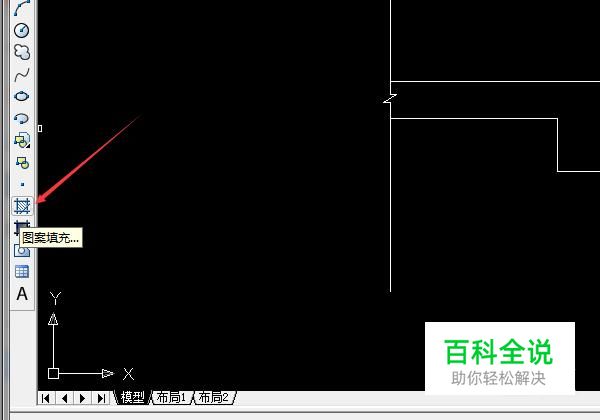

第二种方法是点击CAD软件左侧工具栏中的填充图案功能按键。
07

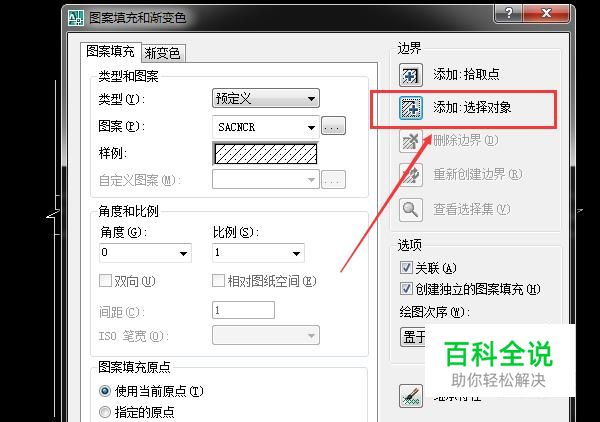

点击之后会出现填充图案的操作对话框，然后我们点击填充图案对话框右侧的添加：选择对象按键。
08

之后返回到CAD的绘图页面，把混凝土构件给选上，选上之后会显示虚线状态，直接再点击回车键。
09

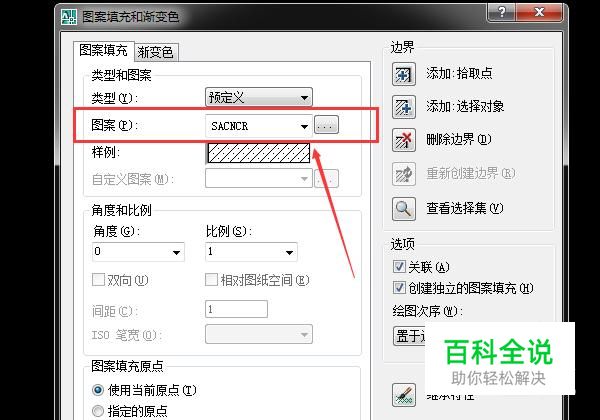

然后返回到“图案填充和渐变色”对话框，点击对话框中的“图案”。
10

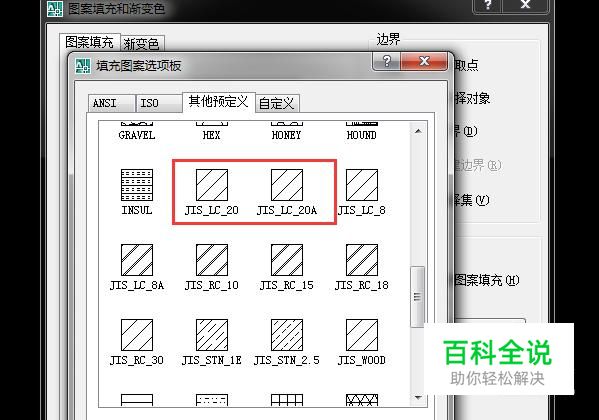

之后在“填充图案模板”对话框中的其他预定义栏中选中JIS-LC-20或者JIS-LC-20A图形，点击确定后就会出现下图所示的图形了。
11

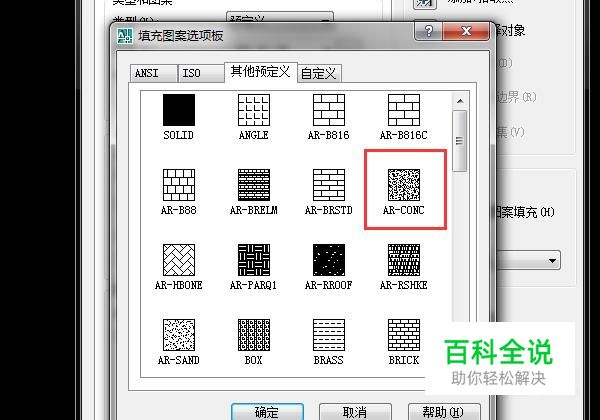

接着再返回到“填充图案模板”对话框中的其他预定义页面，然后选中AR—CONC图形。
12

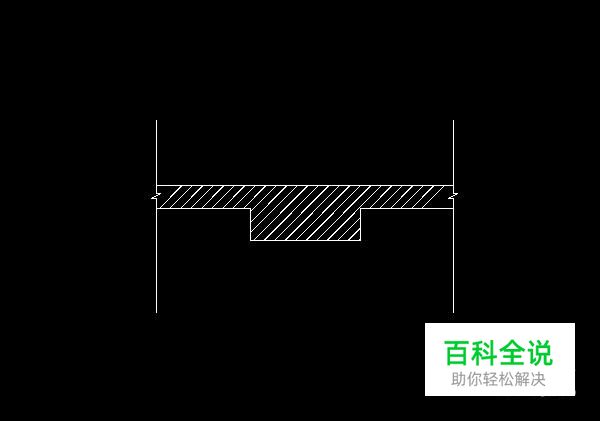

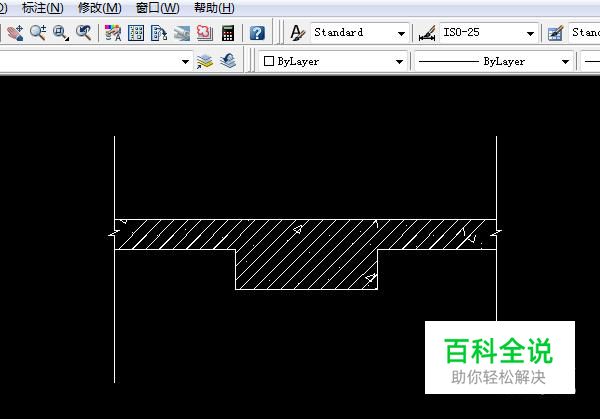

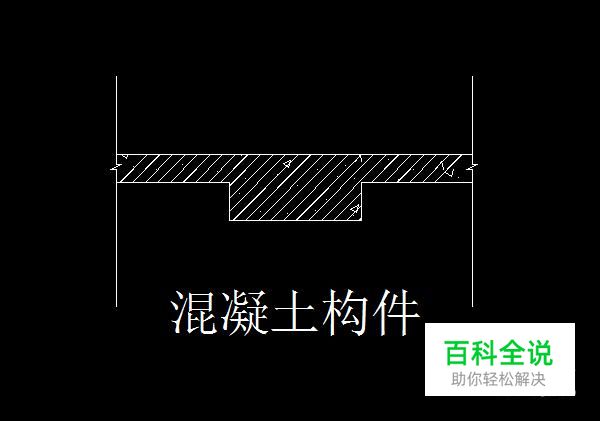

接着再根据步骤7和步骤8的操作后点击确定按键，这样混凝土构件就绘制完成了，如下图所示：
