SolidWorks怎么画一颗心
SolidWork是常用的三维建模软件,除了一些零件,SolidWork也可以画其他的各种各样的模型,怎样用SolidWork画一颗心呢?
操作方法
- 01

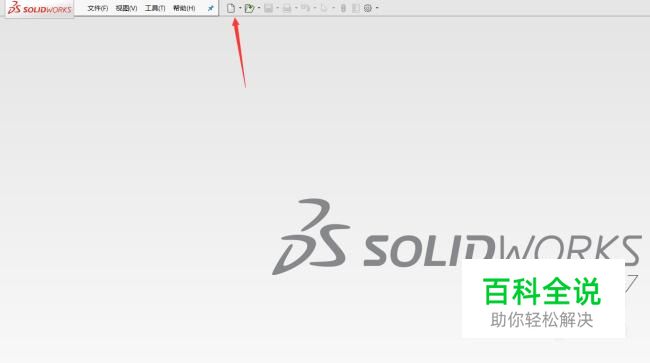

打开SolidWork三维制图软件,然后选择新建。
- 02

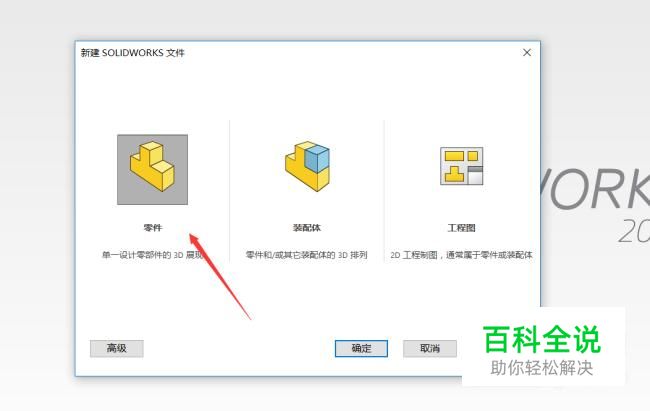

之后选择零件图。
- 03

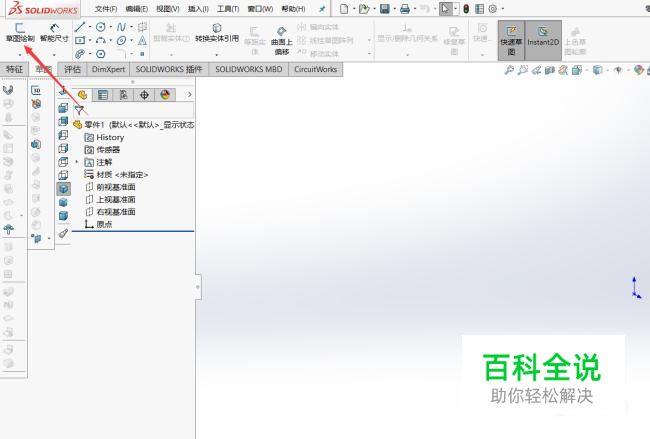

进入到新建 零件图界面之后我们点击草图绘制。
- 04

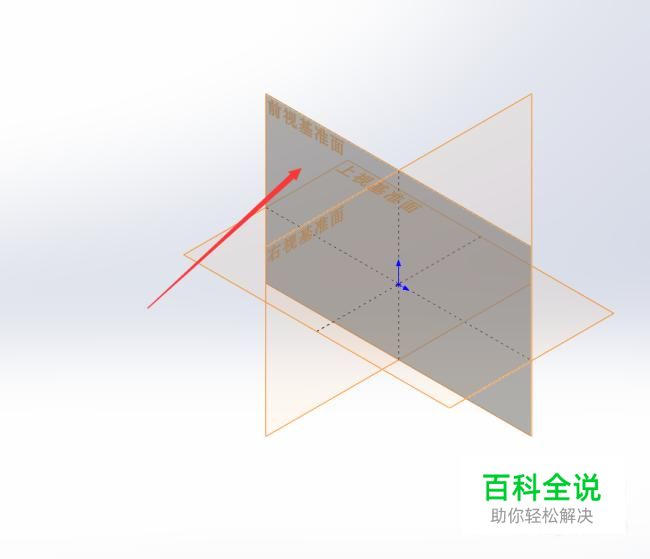

然后选择一个基准面。
- 05

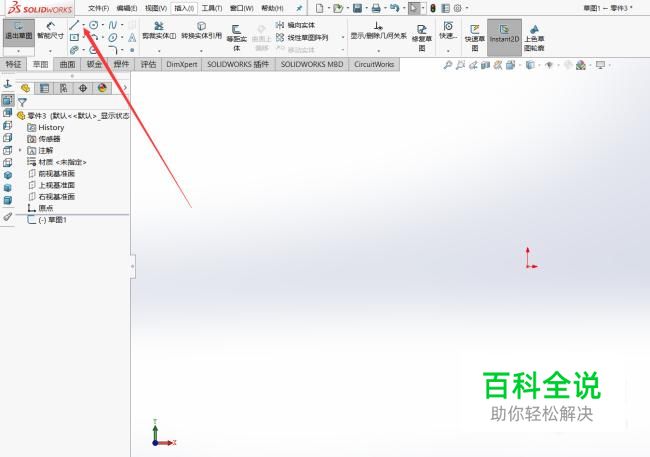

我们这里画心采用的是曲面放样的方法,曲面放样的曲线必须在不同的轮廓中。我们先画一条中心线。
- 06

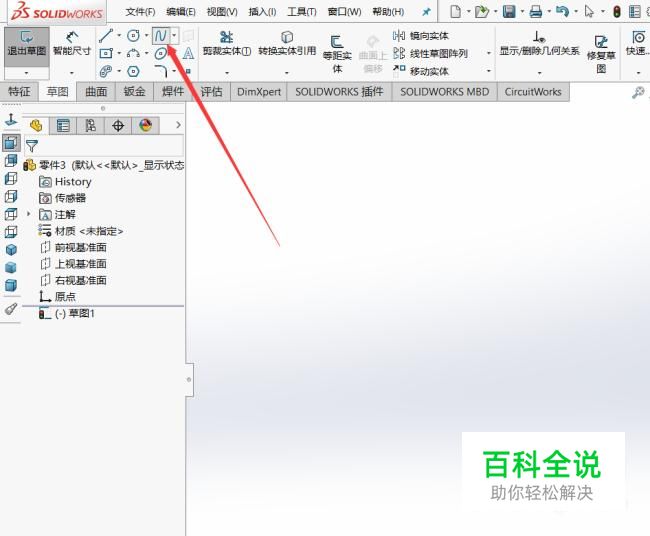

然后选择样条曲线。
- 07

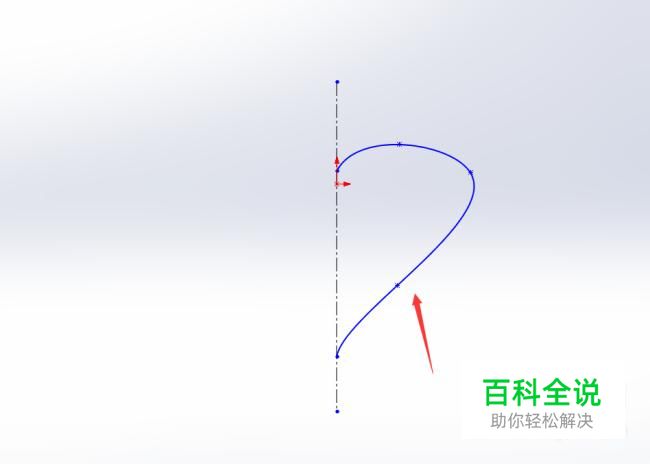

先大概画半颗心出来。
- 08

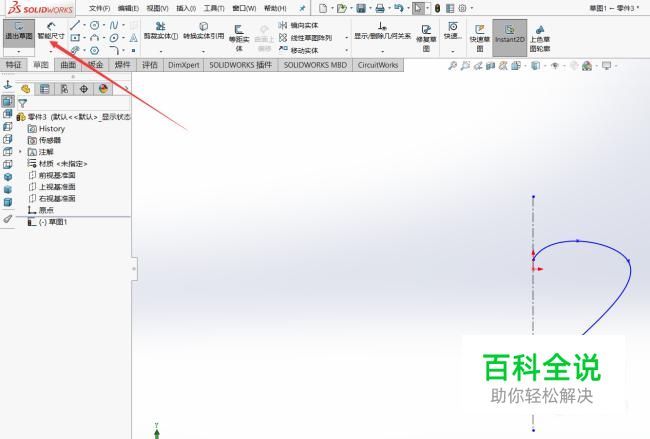

然后选择智能尺寸。
- 09

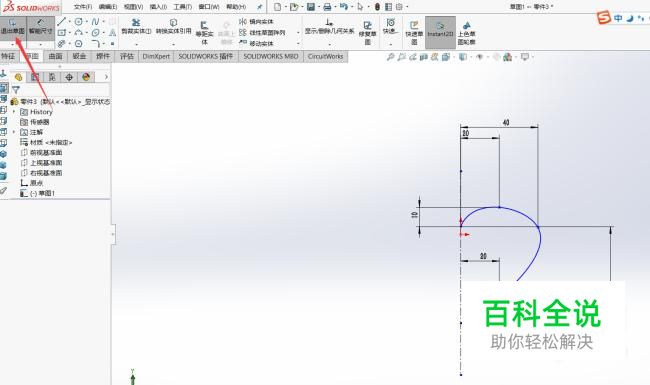

通过修改尺寸将心改变的看上去更像一些。之后退出草图。
- 10

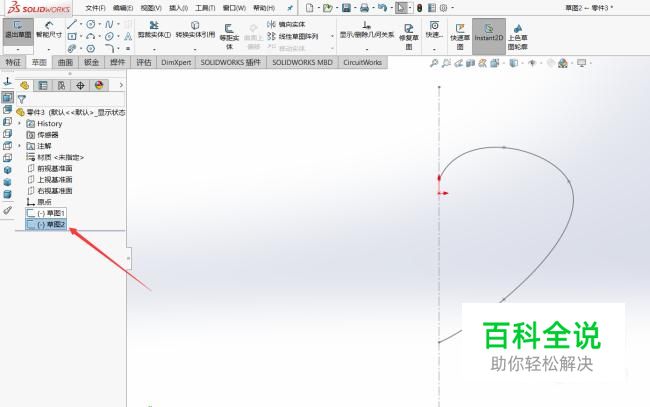

然后在相同的基准面在建一个新草图。
- 11

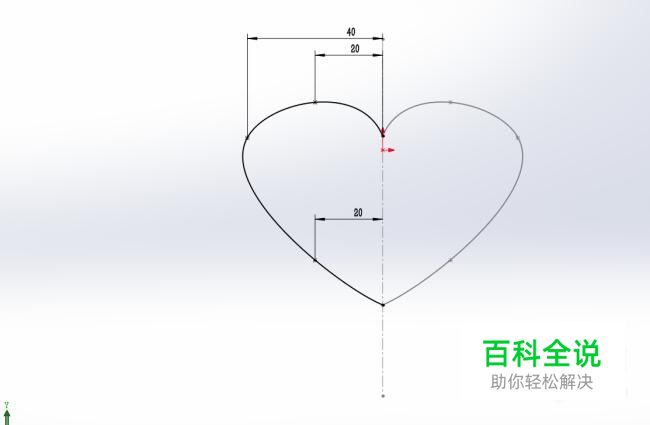

之后通过约束尺寸和点的关系再画一个和之前的一半心对称的一半。
- 12

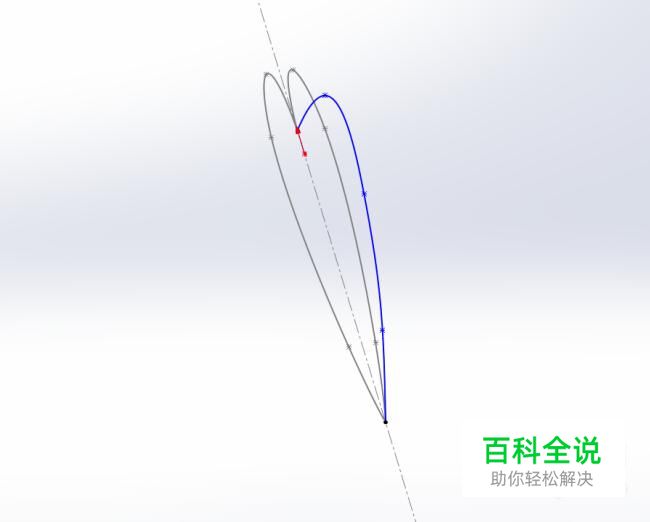

接下来我们需要在垂直于心的草图新建一个草图,画出心的身体曲线出来。
- 13

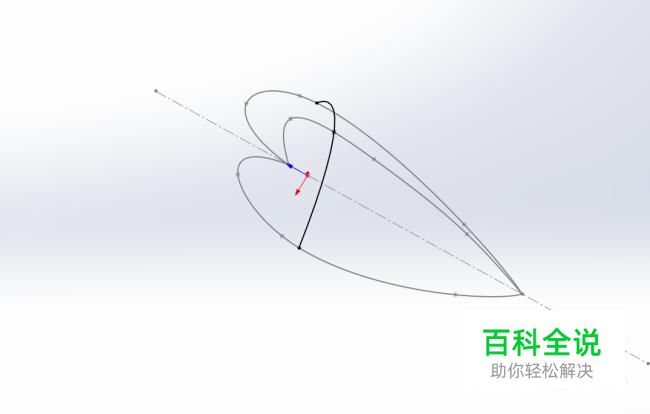

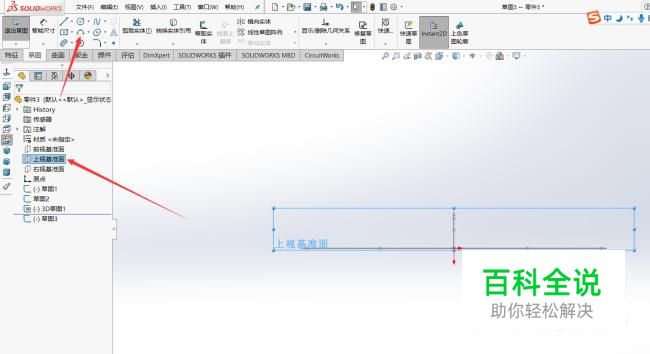

然后我们需要在剩下的基准面在建一张草图,然后画出轮廓线出来。
- 14
画出的轮廓线需要和三条心的曲线都相交。
- 15

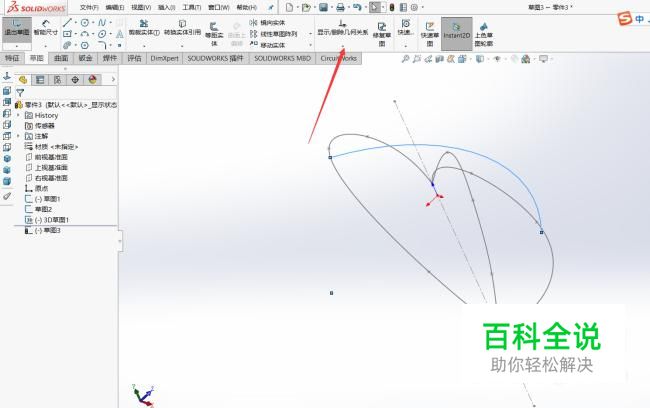

选择添加几何关系。
- 16

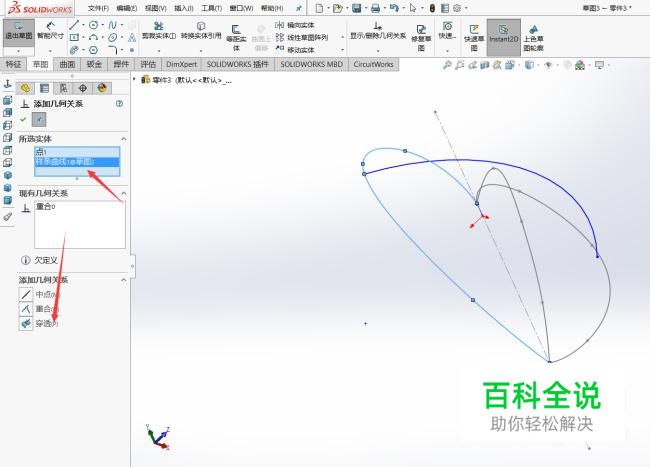

可以通过依次约束轮廓线上的点和心的曲线为穿透关系实现轮廓线和三个草图的曲线相交。
- 17

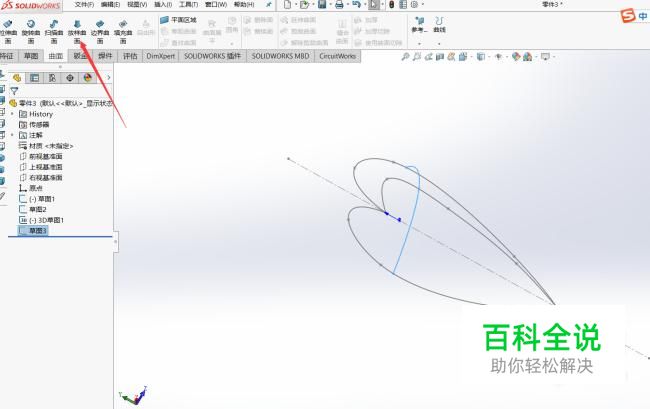

接下来就是退出草图,同时选择曲面放样了,曲面放样一定要注意选择曲线的顺序,按照先后顺序,不要乱选。
- 18

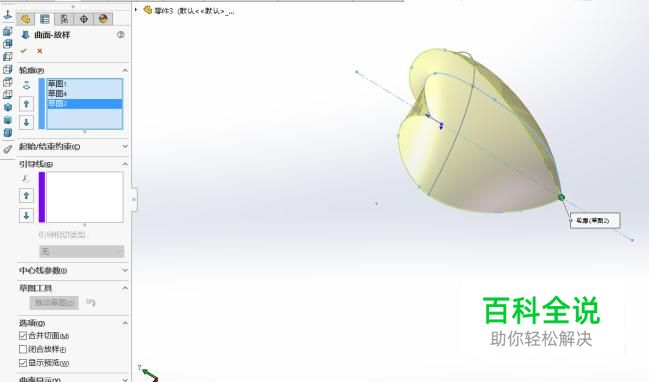

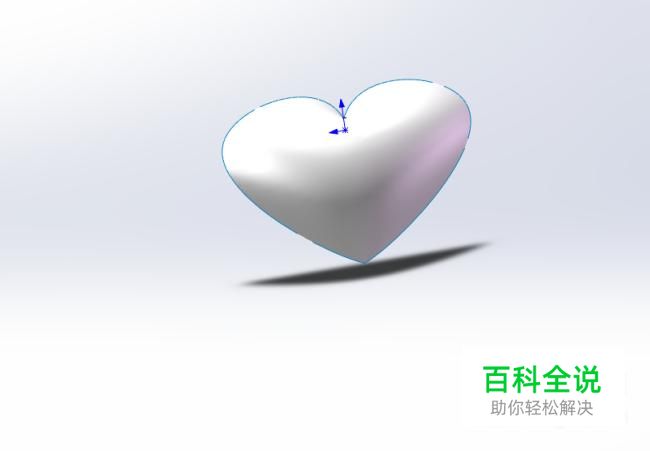

最后就是选择轮廓线,然后确定了,不满意的地方可以修改一下草图的尺寸来改变心的形状。
