努比亚Z17mini如何拆机

4月6号努比亚在北京发布了旗下mini系列新机Z17mini,13号正式开售,仅56秒努比亚Z17mini的销售额就突破了1亿元,可见小屏手机的需求量还是很大的。你有没有入手?我们一起来看下!

操作方法

  • 01

    Z17mini采用全金属一体化设计,整个后盖和边框作为一个整体将机身和屏幕完全包住。相对普通三层设计的手机更加耐摔。

  • 02

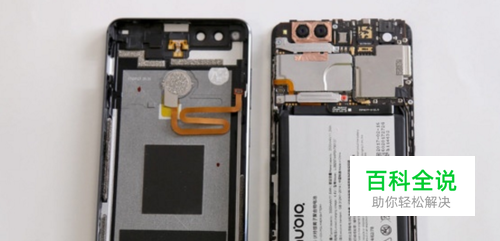

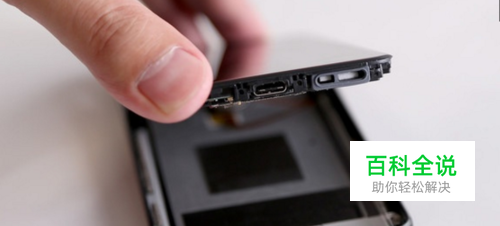

    通过拆除底部螺丝之后,可以慢慢将前面板和后壳分开。分离时注意指纹识别排线,拆下排线卡扣之后再完全分离。

  • 03

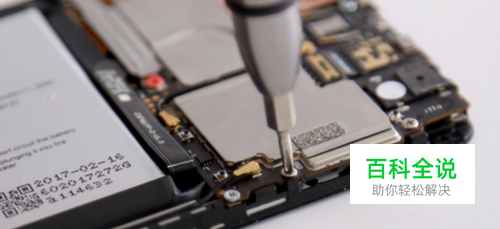

    再拆机过程中一定要先断电,将电池排线取下之后,开始慢慢拆卸主板上的螺丝。

  • 04

    拆下后壳和电池之后的主板

  • 05

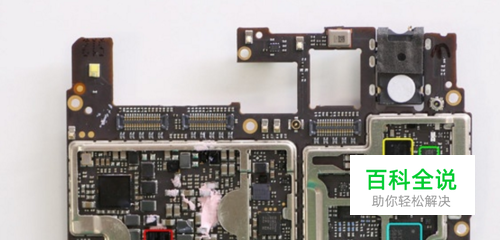

    完全拆下主板之后的样子,红色:高通PM8004电源管理芯片;黄色:WCN36808 WiFi模块;绿色:射频芯片;青色:功率放大芯片。

  • 06

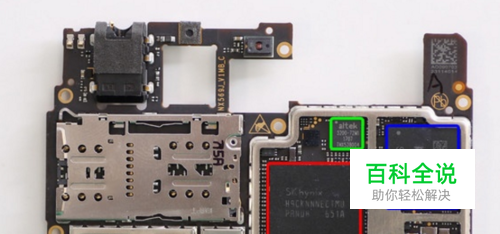

    主板背面的芯片主要是,红色:海力士64GB存储芯片;绿色:ISP图像处理芯片;蓝色:SEC 701(运存和CPU是封装在一起的,CPU:高通653,运存:三星6GB运存)

  • 07

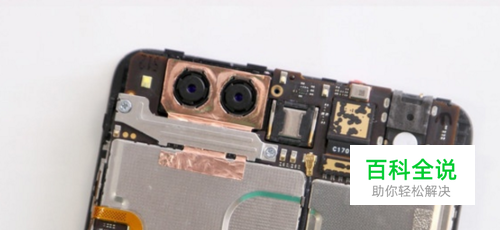

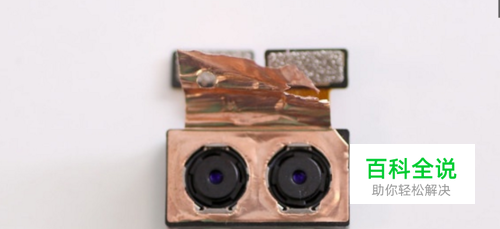

    后置双1300万像素镜头(IMX258 RGB+IMX258 MONO),支持PDAF相位对焦,配备F/2.2光圈、蓝宝石镜片。

  • 08

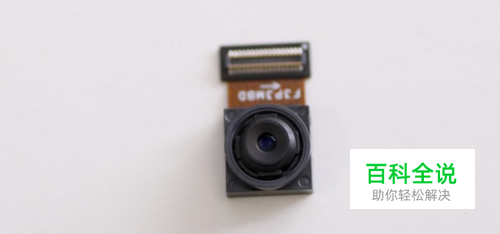

    前置镜头则为1600万像素,拥有80度广角,为堆栈式图像传感器,5片式结构,光圈达到F2.0。

  • 09

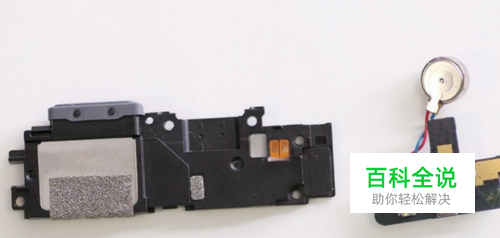

    底部喇叭单元的音腔,保证音质

  • 10

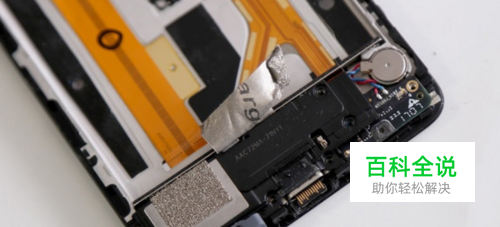

    振动单元和底部副板

  • 11

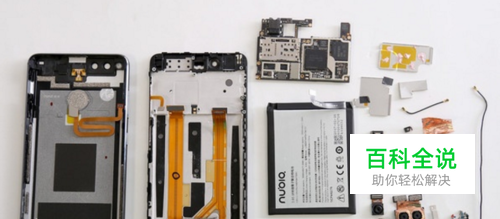

    家福,拆机很容易,装上去就难了,建议大家没有特别需要,拆机需谨慎。

努比亚α努比亚Z17 mini
