如何使用Origin画图

Origin软件是广泛应用于分析数据的绘图软件,大多数专业(物理、化学、材料等)都需要用到。下面就以吾辈公司的电池充电数据(选取部分数据)为例吧。

操作方法

  • 01

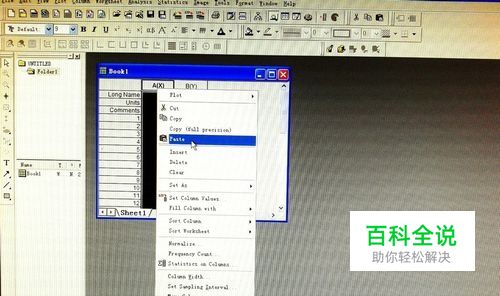

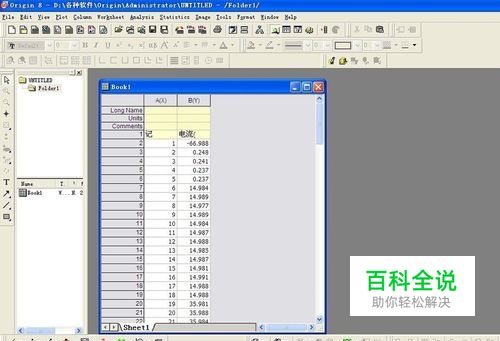

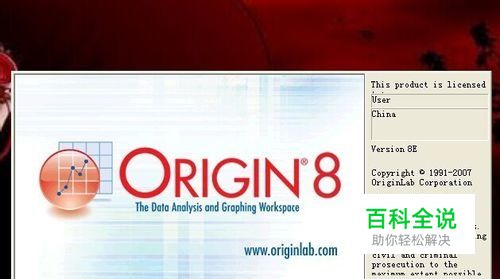

    打开Origin软件、需要处理的数据表格。 打开Origin软件会出来一个如图所示的表格,我们要做的就是在表格中填入相应的数据。 根据需要画得的图形,在数据表格中复制相应的X轴、Y轴数据,粘贴到Origin的表格中。由于吾辈需要制作电流-时间图,则在表格中选取电流数据粘贴到B(Y)格(即Y轴数据);时间与记录顺序等同,所以用记录顺序数作为时间标尺即X轴数据。

  • 02

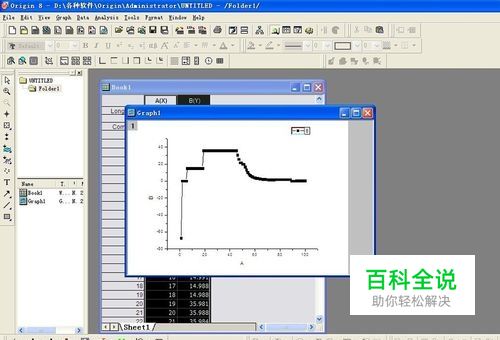

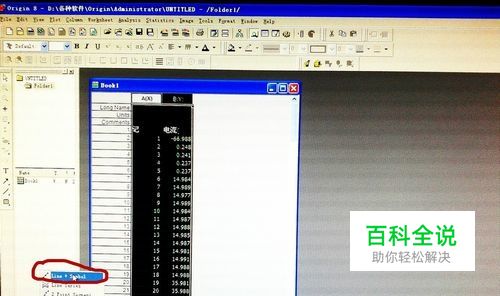

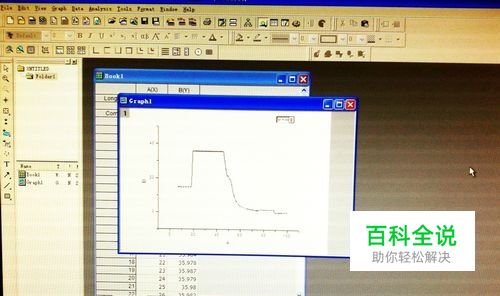

    按住鼠标左键拖拽全选A(X)、B(Y)数据,点击左下角图形选择区选择点-线结合图。得到图形雏形。

  • 03

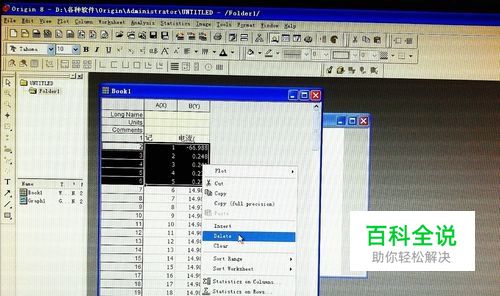

    吾辈发现得到的图形对于自己来说开始的数据是多余的,那么再选中表格中头几个不需要的选中删除,再点击图片就顺眼多了。

  • 04

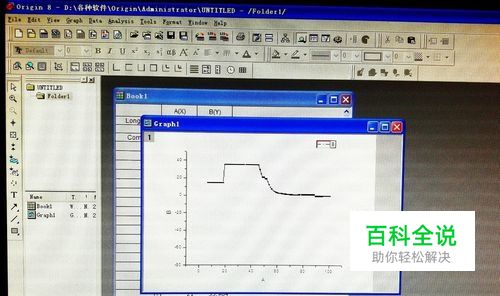

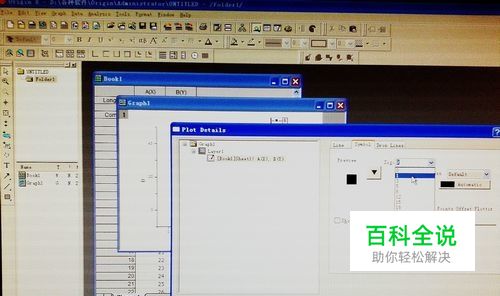

    接下来,由于图形上的点太大,看着十分的不舒服,于是双击右上角的示例,在出来的对话框中选择“点”再选择所需的尺寸,点击“ok”。这样是不是好多了?

  • 05

    修改Y轴数据范围、轴刻度。 Y轴图下部太空有木有!所以呢,双击Y轴轴线,修改Y轴数据始、终点,点击“ok”。在双击轴线出来的对话框中,可以调节轴刻度的间隔大小、朝向等。同理可以调节X轴。

  • 06

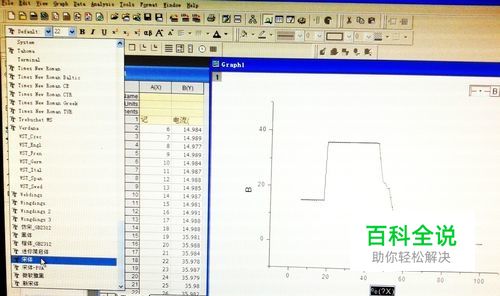

    修改轴名称、标识。 如X轴名称:双击X轴名称“A(X)”,选取(或回删)内容,在左上角调节字体字号,输入名称“时间”。同理更改Y轴名称、图内标识。

  • 07

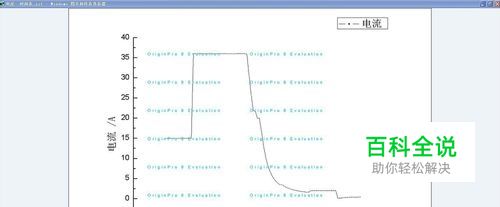

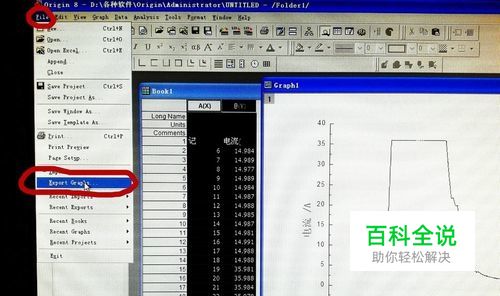

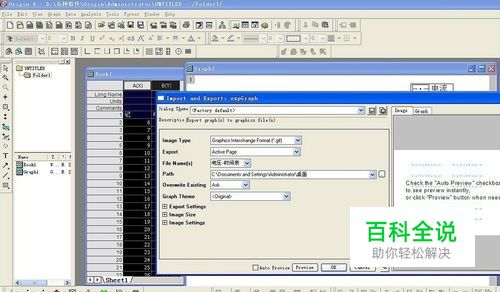

    输出图形。 经过上边的修理,得到了吾辈想要的图形,想要保存为GIF格式。于是单击右上角“文件”,单击“图像输出”,在出来的对话框中选择想要的格式及保存位置,点击“ok”——大功告成——End!!! (由于吾辈使用的公司电脑之前没有安装该软件,胡乱在网上下载,大概所以会有水印,所以装对软件很重要有木有!!!)
