SolidWorks中如何沿着一条曲线方向阵列阵列？
在SolidWorks中，如何沿着一条曲线方向阵列阵列呢？本文为你提供一种方式。
操作方法
- 01

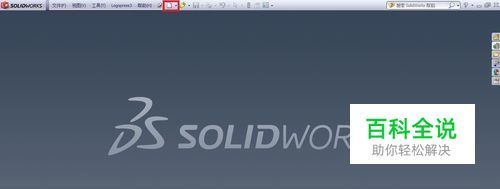

打开SolidWorks软件，并单击“新建”按钮。
- 02

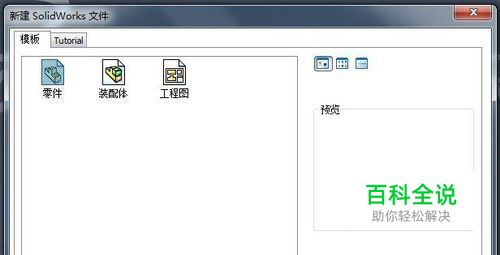

在“新建SolidWorks文件”对话框中，选择“零件”并单击“确定”按钮。
- 03

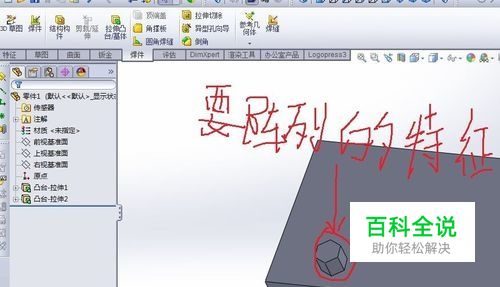

绘制任意一个特征作为基体，并绘制要阵列的特征。
- 04

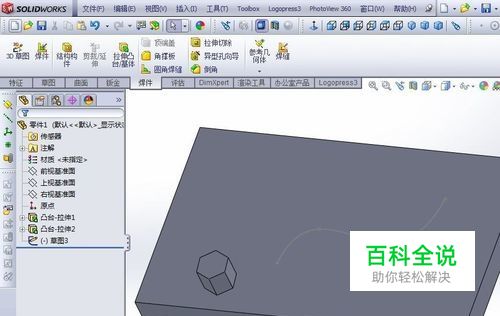

然后，在基体特征上，绘制一条曲线作为阵列方向，完成后退出草图。
- 05

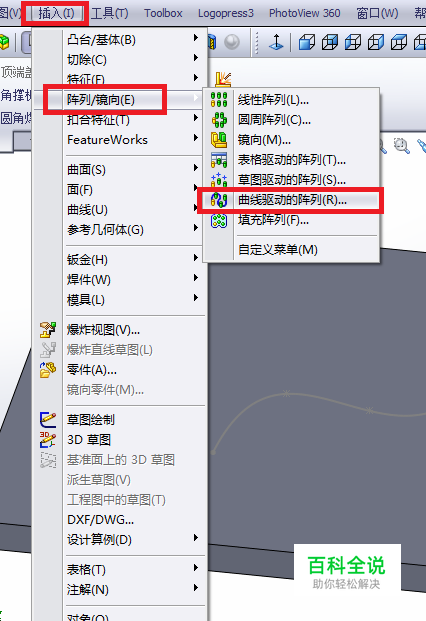

单击“插入”菜单中的“阵列/镜像”，在“阵列/镜像”子菜单中单击“曲线驱动的阵列”。
- 06

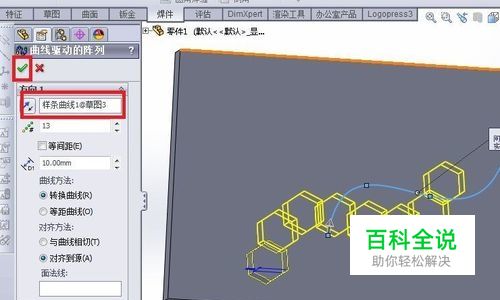

在“方向”中，单击刚才建好的草图，在“要阵列的特征”中，选择要阵列的特征，然后单击“对号”按钮。
- 07
阵列完成。
