SolidWorks如何造一双筷子？
筷子是我们日常生活中必不可少的餐具，
那么，
作为强大的三维软件的SolidWorks可不可以造一双筷子呢？
当然可以，
下面就是具体步骤。
操作方法
- 01

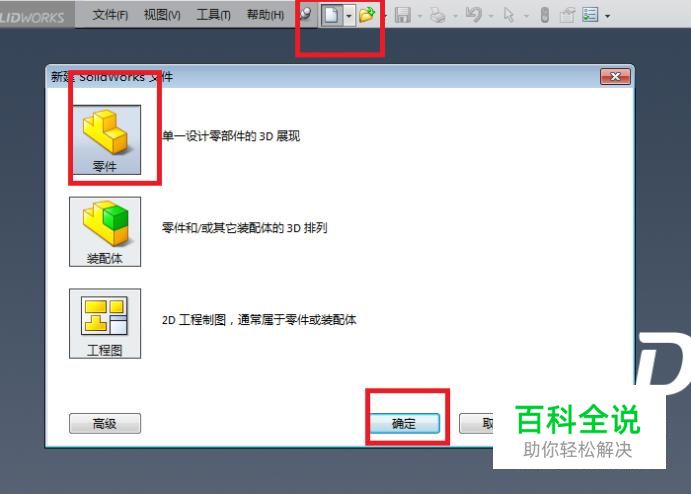

如下图所示， 打开SolidWorks软件， 点击标题栏中的“新建”图标， 在随之出现的“新建SolidWorks文件”对话框中选择“零件”， 并点击“确定”， 至此， 完成一个空白零件文件的创建。
- 02

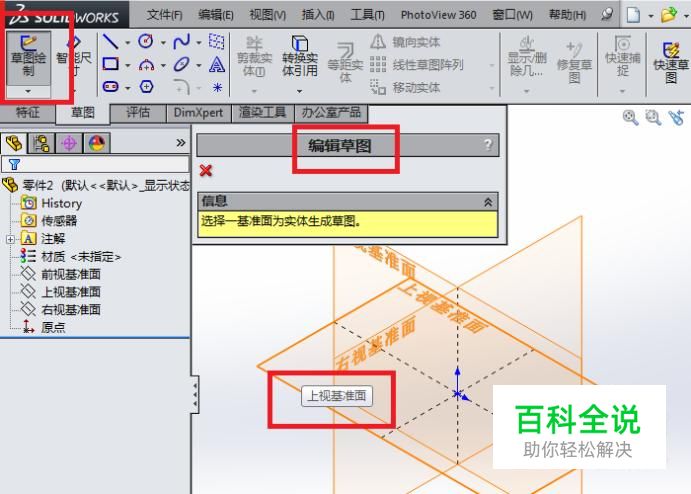

如下图所示， 首先点击工具栏中的“草图绘制”图标， 然后软件就出现一个“编辑草图”对话框和三个基准面， 笔者选择其中的“上视基准面”作为草图平面。
- 03

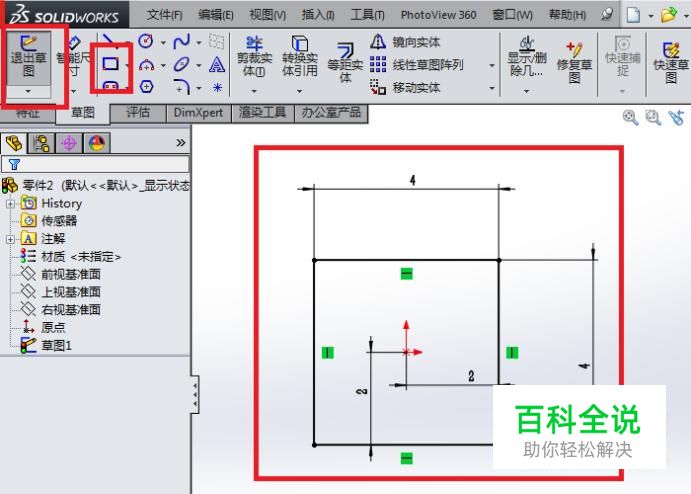

如下图所示， 进入到草图之后， 首先点击工具栏中的“矩形”图标， 然后在草图工作区域中画一个矩形， 然后点击工具栏中的“智能尺寸”图标， 然后标注矩形尺寸：4x4，矩形中心点与坐标原点重合， 然后“退出草图”。
- 04

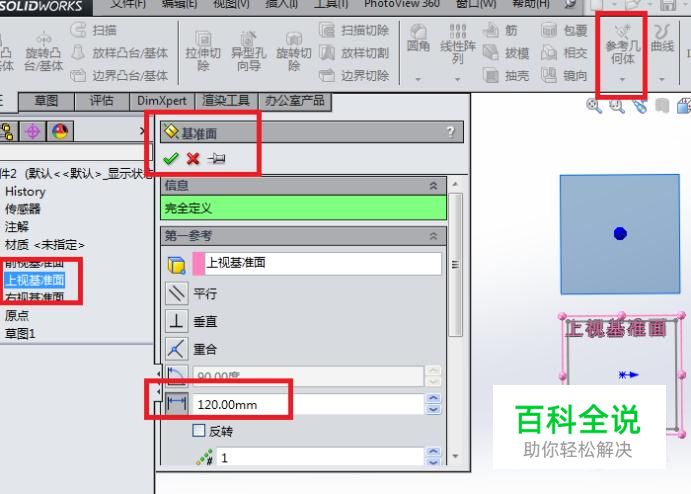

如下图所示， 退出草图之后， 点击工具栏中的“参考几何体”图标下方的三角形， 在其展开的下拉菜单中点击“基准面”， 然后软件就弹出一个“基准面”对话框， 在设计树中选择“上视基准面”作为第一参考， 距离设为120，感觉这个尺寸差不多了， 然后点击√， 完成基准面的新建。
- 05

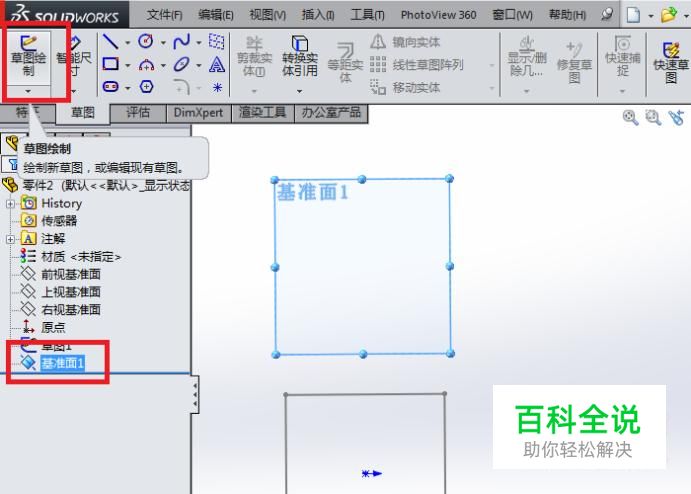

如下图所示， 首先用鼠标左键选中新建的基准面， 然后点击工具栏中的“草图绘制”，新建草图。
- 06

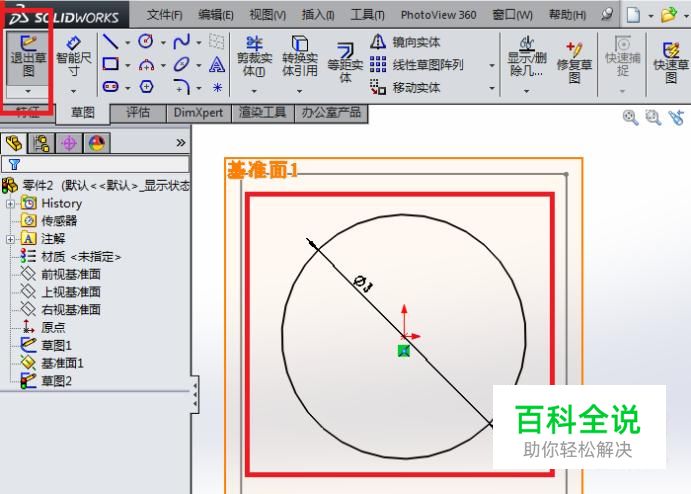

如下图所示， 进入到草图状态， 首先点击工具栏中的“圆”图标， 以坐标原点为圆心画一个圆， 点击工具栏中的“智能尺寸”，标注圆的直径为3， 然后“退出草图”。
- 07

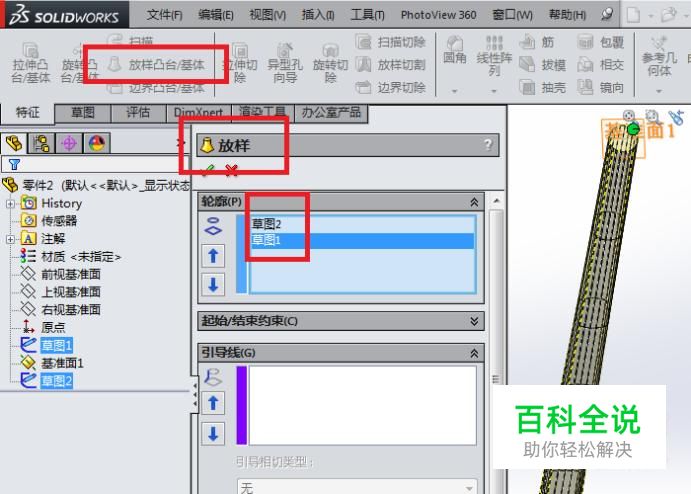

如下图所示， 回到特征工具栏， 点击“放样凸台/基体”图标， 然后出现“放样”对话框， 轮廓一栏选择刚刚画的两个草图，先后顺序无所谓， 看着预览的效果， 最后点击对话框左上角的√。
- 08

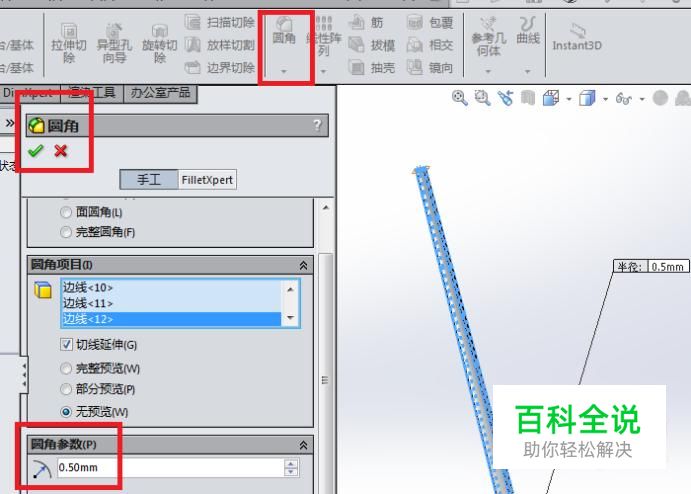

如下图所示， 首先点击工具栏中的“圆角”图标， 出现“圆角”对话框， 圆角参数设置为0.5， 圆角项目选择所有的边线， 之后打√。
- 09

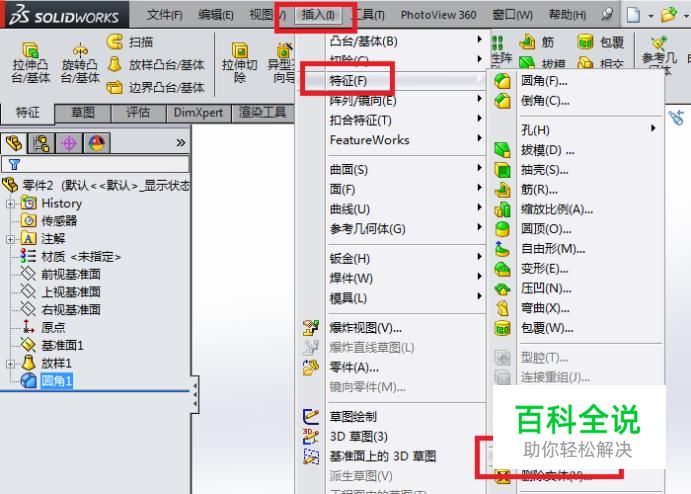

完成以上所有步骤，一根筷子就造好了， 但是， 筷子是成双的，一根筷子是没办法吃饭的， 所以，我们需要将这一根筷子变成一双筷子， 或许有人选择阵列， 但是除了阵列就没别的方法了吗？ 还记得笔者写的“铁链子”吗， “移动/复制”也是可以的。 如下图所示， 执行【插入】【特征】【移动/复制】。
- 10

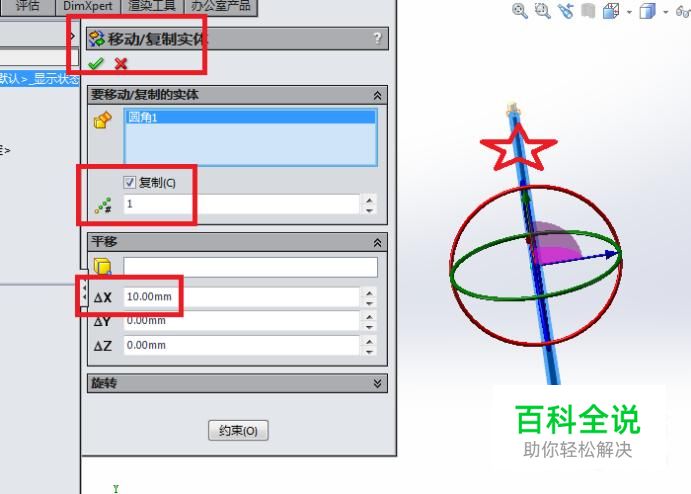

如下图所示， 出现了一个“移动/复制实体”对话框， 要移动/复制的实体一栏只能点击红色五角星处的实体， 不能在设计树中去选择特征，这个要记得，否则选择失败， 然后记得勾选“复制”，数目设置为1， 平移一栏笔者选择将△x设为10，你们也可以设置别的， 最后永远别忘记打√。 至此， 一根筷子就变成了一双筷子了， 还没完呢， 还要给实体上色呢。
- 11

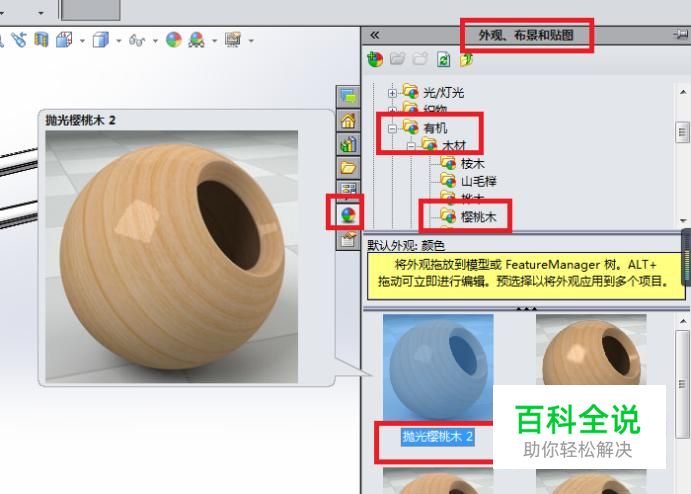

如下图所示， 点击软件右边的“外观”图标， 在弹出的“外观、布景和贴图”对话框中层层【有机-木材-樱桃木】， 然后在“樱桃木”中选择第一个“抛光樱桃木2”， 用鼠标左键将其拖到三维区域的筷子上， 并在随之出现的工具栏中选择整个筷子零件。
- 12

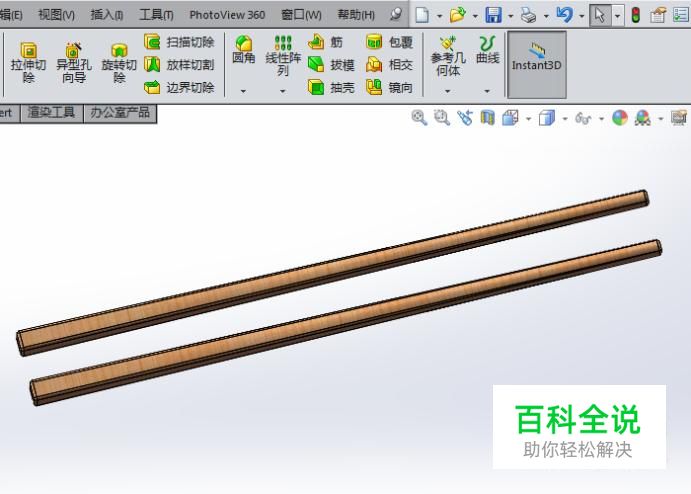

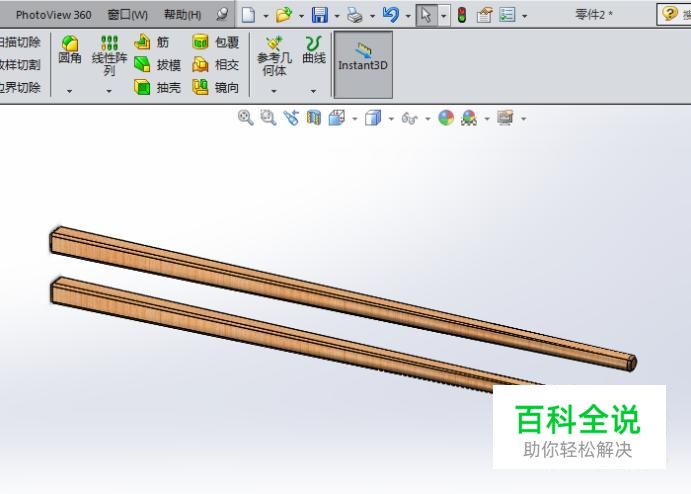

如下图所示， 一个樱桃木的筷子就造好了。
