UG10.0如何造胶囊模型？
胶囊我们平常并不少见，
那么，
UG10.0中如何造一个胶囊模型？
操作方法
- 01

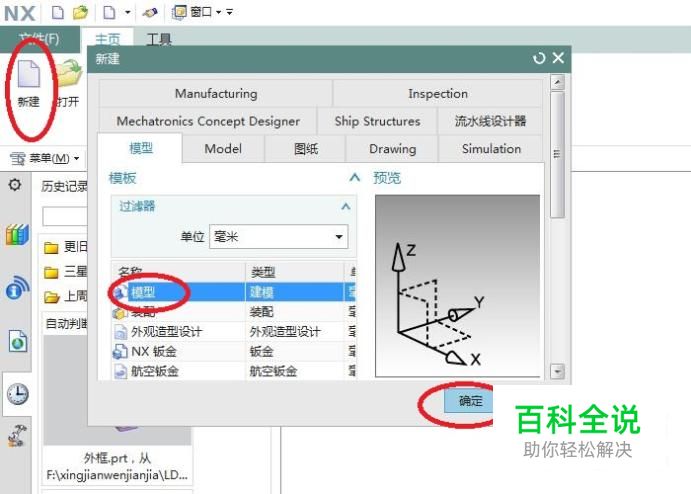

如下图所示， 打开UG10.0软件， 新建一个空白的模型文件。
- 02

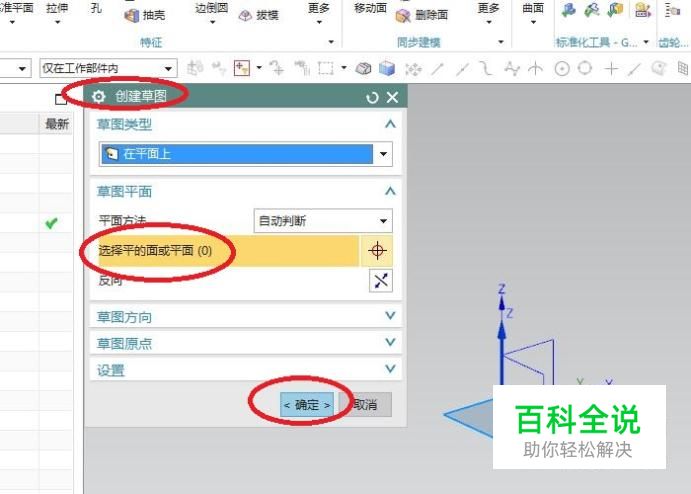

如下图所示， 首选点击工具栏中的“草图”图标， 然后弹出“创建草图”对话框， 接着在基准坐标系中打点击“XY平面”为草图平面， 最后点击“确定”。
- 03
如下图所示， 进入到草图状态， 点击工具栏中的矩形图标，参照下图尺寸画一个矩形， 点击工具栏中的圆图标画一个圆，位置约束参照下图， 点击工具栏中的修剪图标，参照下图进行修剪， 最后“完成草图”。
- 04

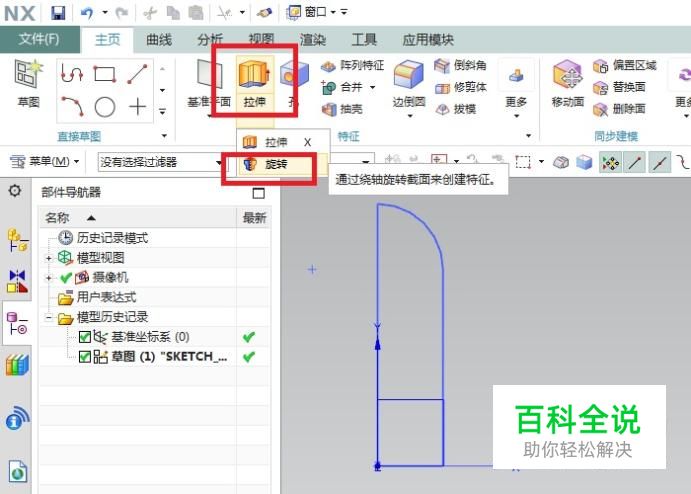

如下图所示， 在工具栏中点击“拉伸”下方的三角形， 在其展开的下拉菜单中点击“旋转”。
- 05

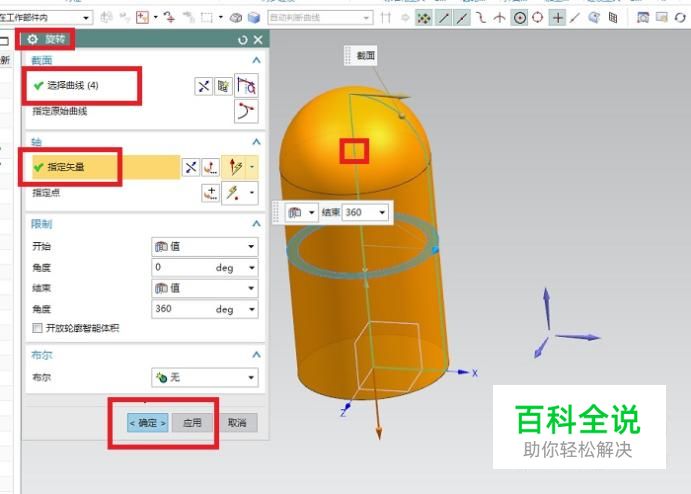

如下图所示， 弹出一个“旋转”对话框， 截面一栏选择刚刚画的草图， 轴一栏选择小红色框选所在的那条直线， 预览效果就出来了， 最后点击“确定”按钮， 至此， 完成了胶囊实体的一半。
- 06

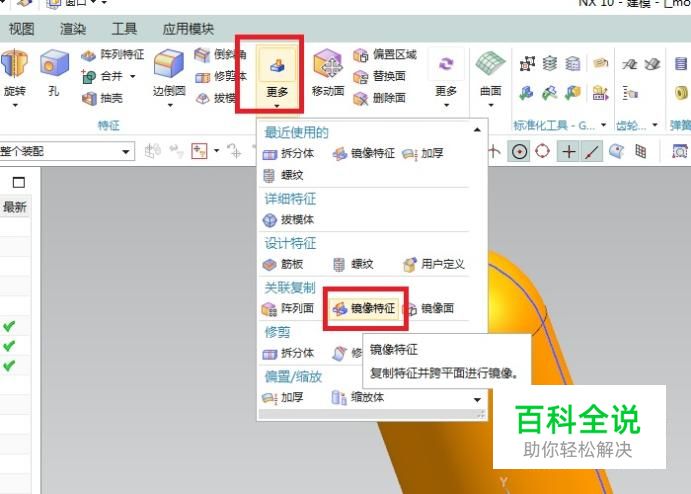

如下图所示， 点击工具栏中的“更多”下方的三角形， 在其展开的下拉菜单中点击“镜像特征”。
- 07

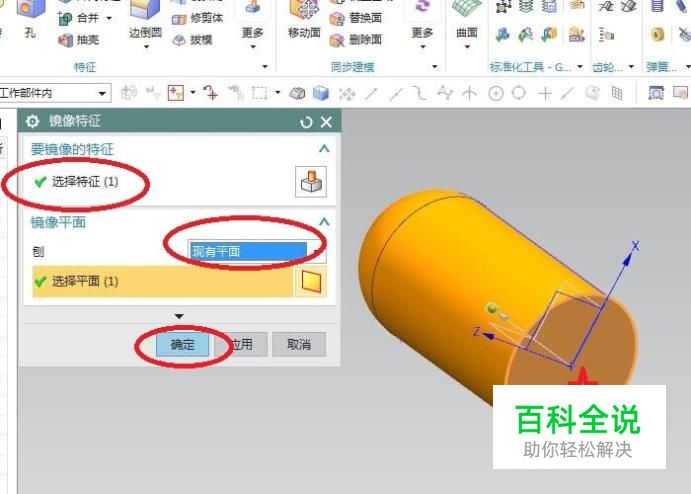

如下图所示， 出现“镜向特征”对话框， 要镜向的特征一栏选择刚刚旋转生成的实体， 镜像平面一栏选择红色五角星所在的平面， 最后别忘了点击“确定”就好。
- 08

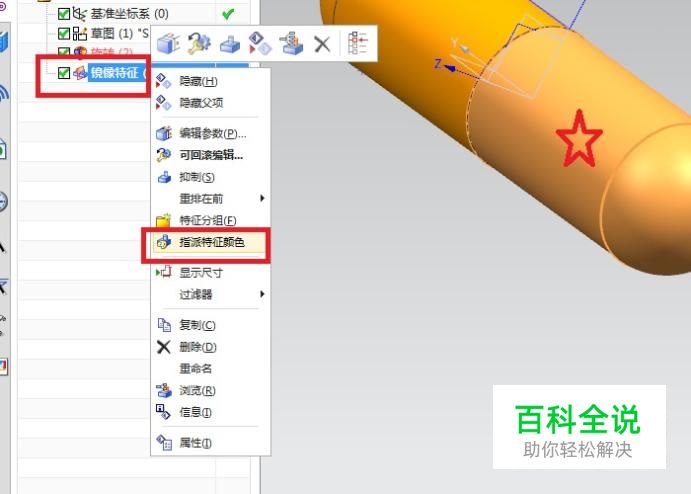

如下图所示， 在设计树中用鼠标左键单击“镜向特征”， 再单击鼠标右键， 再在弹出的下拉菜单中点击“指派特征颜色”。
- 09

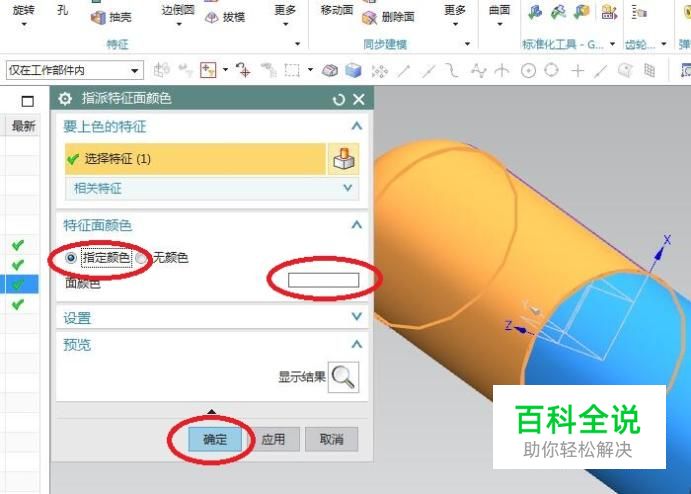

如下图所示， 出现一个“指派特征面颜色”对话框， 在特征面颜色一栏“指定颜色”为青色， 最后点击“确定”。
- 10

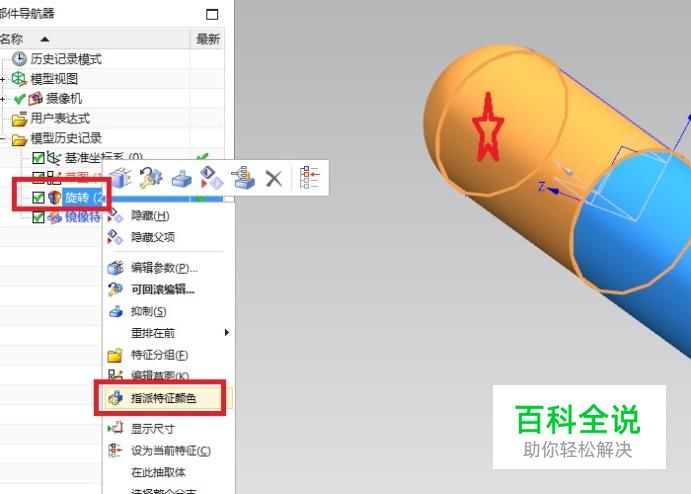

如下图所示，继续指派颜色。 在设计树中鼠标左键单击“旋转”， 再单击鼠标右键， 再在弹出的下拉菜单中点击“指派特征颜色”。
- 11
如下图所示， 有来到了“指派特征面颜色”对话框， 这次指定颜色为白色。
- 12

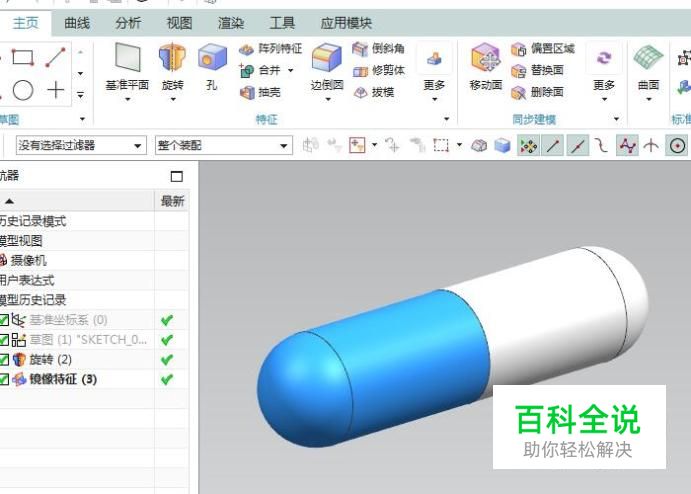

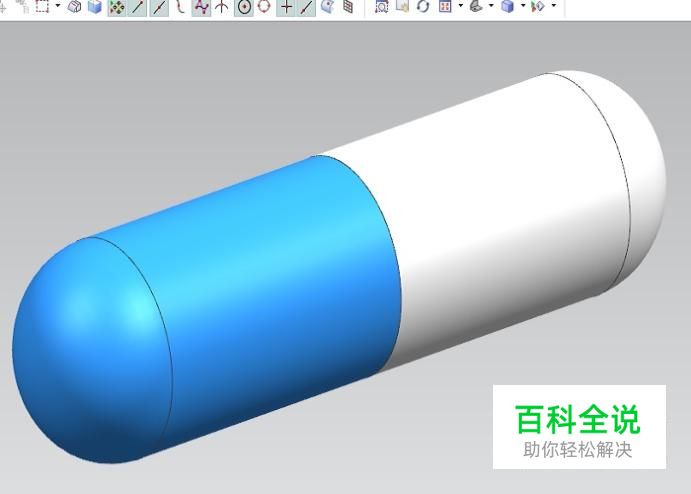

如下图所示， 一个似模似样的胶囊三维模型就出现在UG10.0软件中。
