caxa如何利用设计元素库快速创建立体红色五角星
caxa实体设计是一款功能十分强大的三维设计软件，
其中的设计元素库功能尤为突出，
创建立体五角星是学习三维建模最常见的实训演练，
那么，
在caxa实体设计中如何利用设计元素库快速创建一个立体红色五角星呢？
操作方法
- 01
如下图所示， 打开caxa实体设计2018软件， 新建一个设计文件， 文件名称默认为“设计1”。
- 02

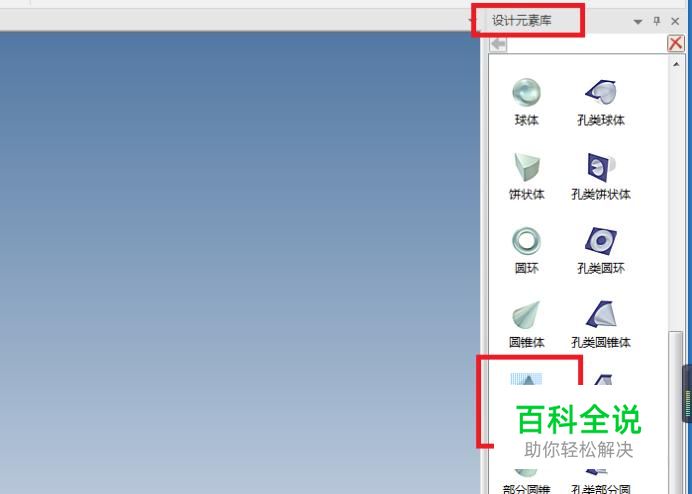

如下图所示， 将我们的视线转移到软件的右边， 那是软件自带的设计元素库（见上面那个红色框选）， 在设计元素库中， 我们找到“棱锥体”（见下面那个红色框选）， 用鼠标左键将它拖动到三维工作区域再放开。
- 03

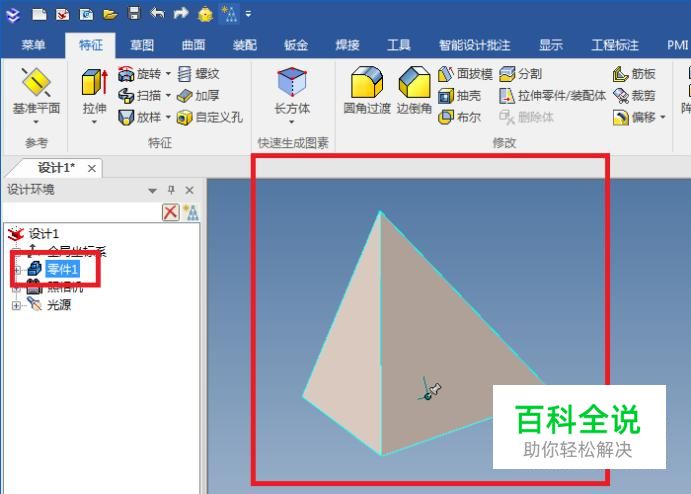

如下图所示， 成功地创建了一个不知尺寸的棱锥体， 在设计树中名称叫“零件1”。
- 04

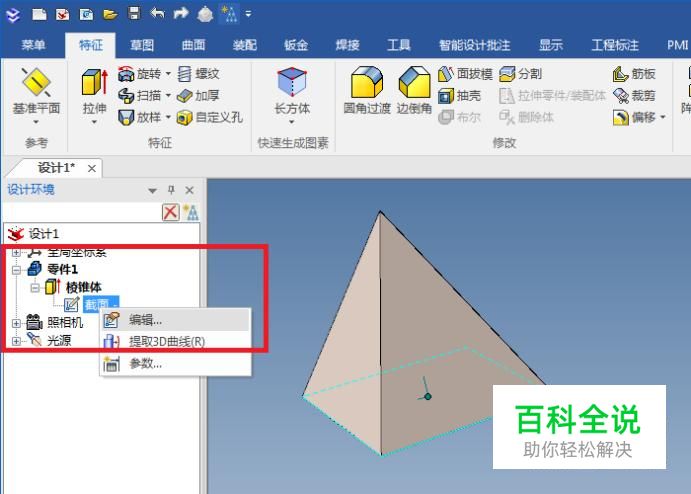

如下图所示， 见红色框选， 在设计树中层层展开零件1， 直到出现“截面”， 然后， 鼠标左键选中“截面”， 单击鼠标右键， 在弹出的下拉菜单中点击“编辑”。
- 05

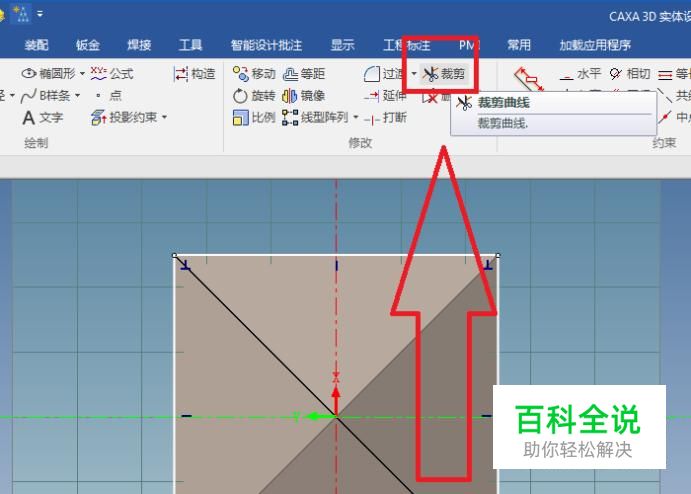

如下图所示， 自动进入到草图界面， 在草图工具栏中点击“裁剪”图标。

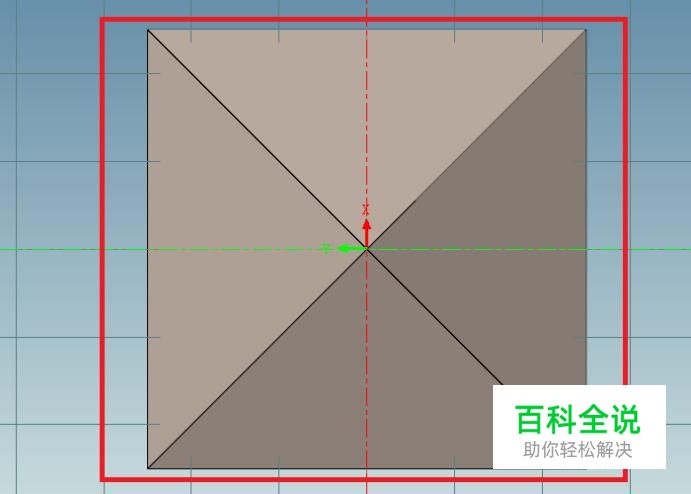

- 06
如下图所示， 将这个棱锥体的截面（也就是正方形）全部“裁剪”掉。
- 07

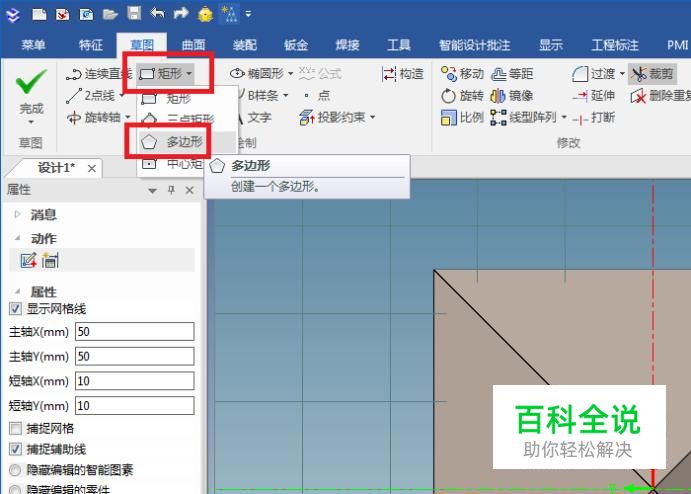

如下图所示， 在草图工具栏中点击“矩形”图标， 然后，在弹出的下拉菜单中点击“多边形”， 至此，激活“多边形”命令。

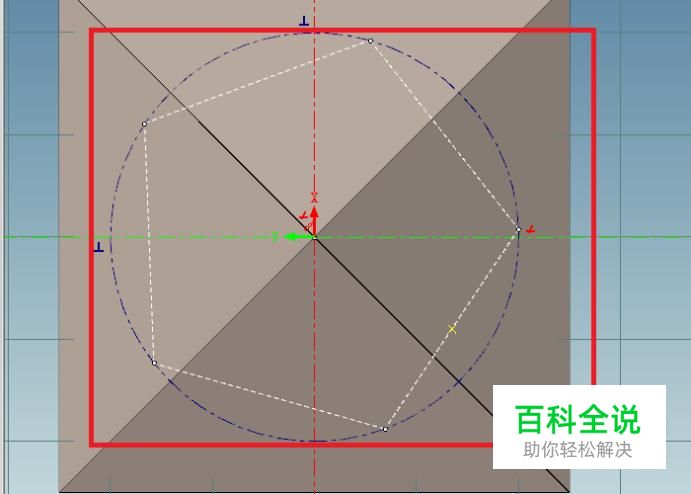

- 08
如下图所示， 以左边原点（0,0）为圆心，画一个正五边形。
- 09

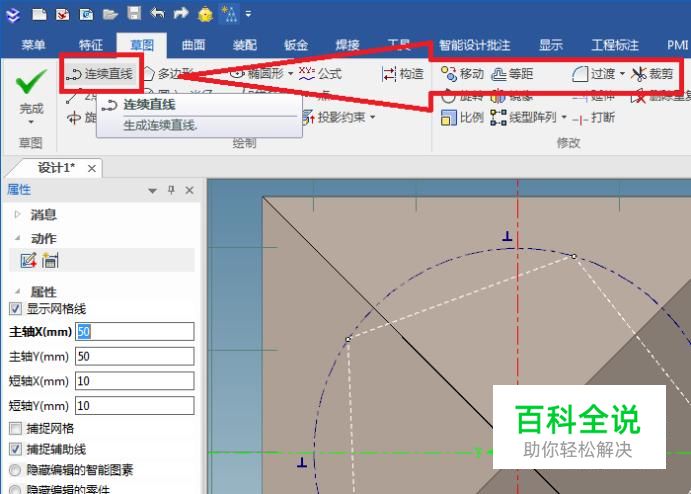

如下图所示， 在草图工具栏中点击“连续直线”图标。

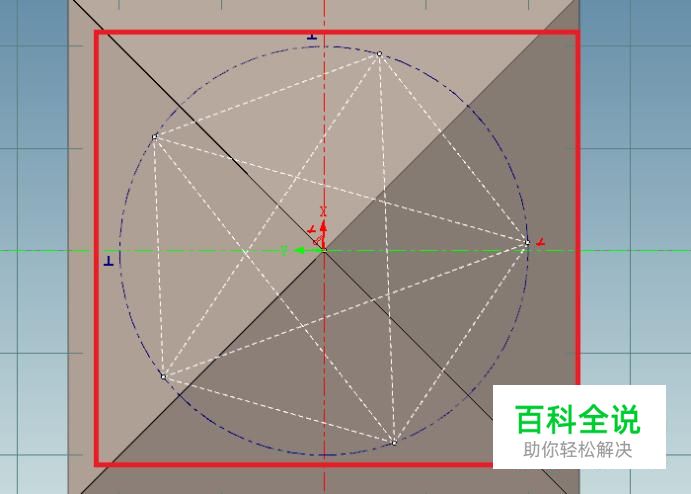

- 10
如下图所示， 将正五边形的每个点都两两相连， 最后成为一个五角星的形状。
- 11

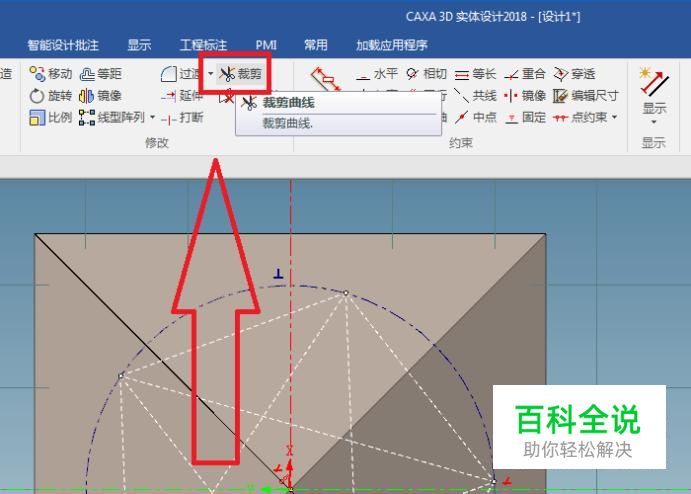

如下图所示， 继续在草图工具栏中点击“裁剪”。
- 12

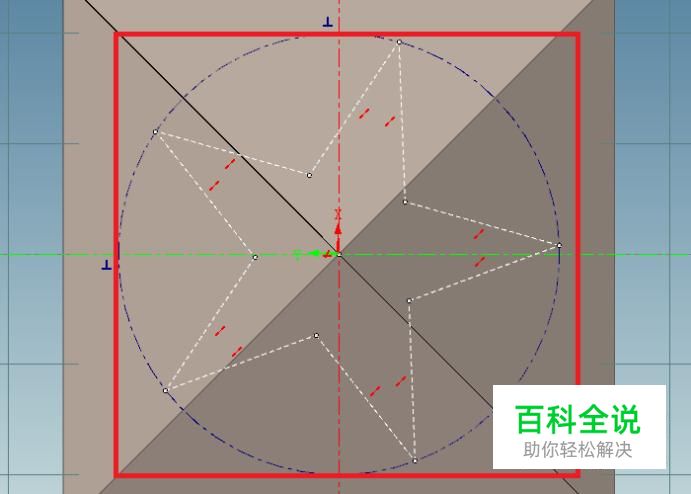

按下图所示， 进行裁剪， 最后只留下如下图所示的五角星形状， 至此， 草图编辑完成。

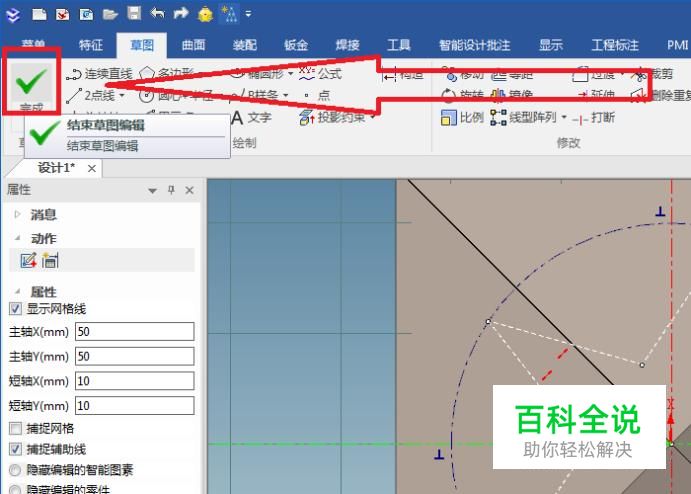

- 13
如下图所示， 点击草图工具栏中的“完成√”， 结束草图编辑。
- 14

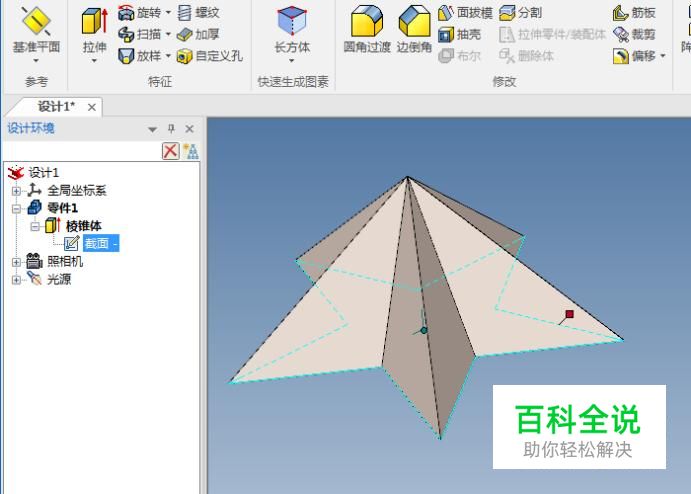

如下图所示， 立体五角星的半边体算是完成了， 只是有点太尖了， 看着不舒服。
- 15

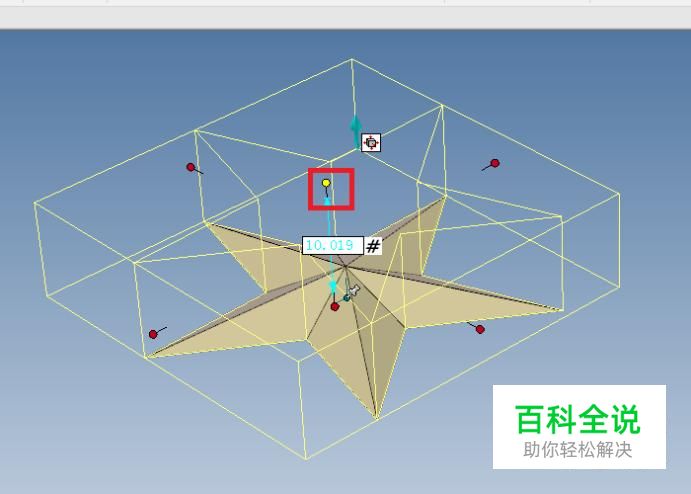

如下图所示， 连续点击这个实体， 直至出现如下图所示的黄色部分（手柄）， 然后用鼠标左键点击红色框选中的手柄， 拖动它， 来调整五角星的高度， 直到看着舒服为止。
- 16

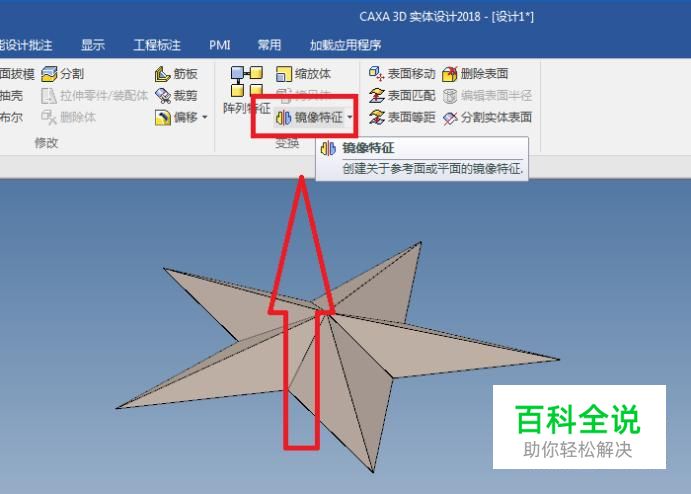

如下图所示， 在“特征”工具栏中的“变换”一块找到“镜像特征”图标， 点击它， 激活“镜像”功能。
- 17

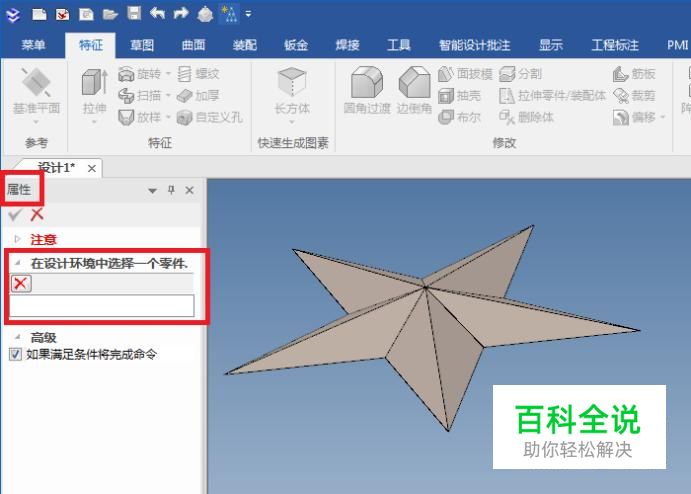

如下图所示， 视线转移到软件的左边“属性”那一块， 看红色框选：在设计环境中选择一个零件， 然后，我们就点击那个半边的五角星。
- 18

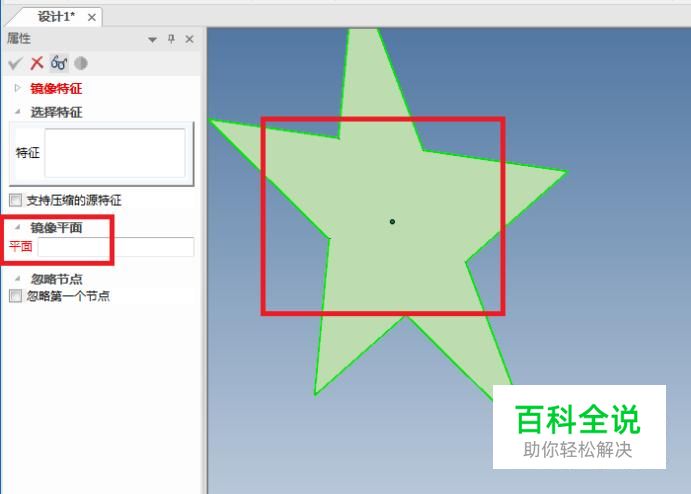

如下图红色框选所示， 这次又让我们选择平面， 然后， 我们就将五角星翻转过来， 选择红色框选中的那个颜色变成绿色的平面。

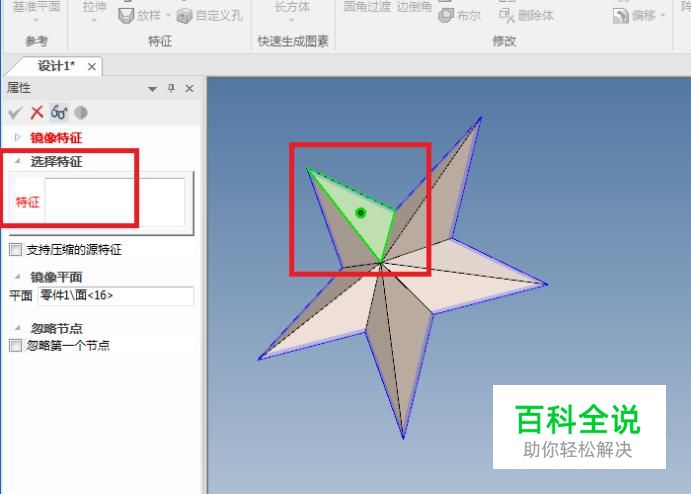

- 19
如下图红色框选所示， 这次又让我们选择特征， 笔者选择了将实体翻转过来再选择那个颜色变成了绿色的部分。

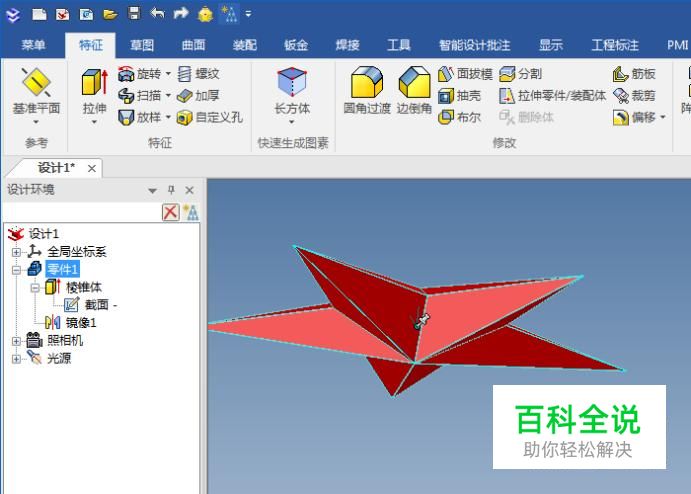

- 20

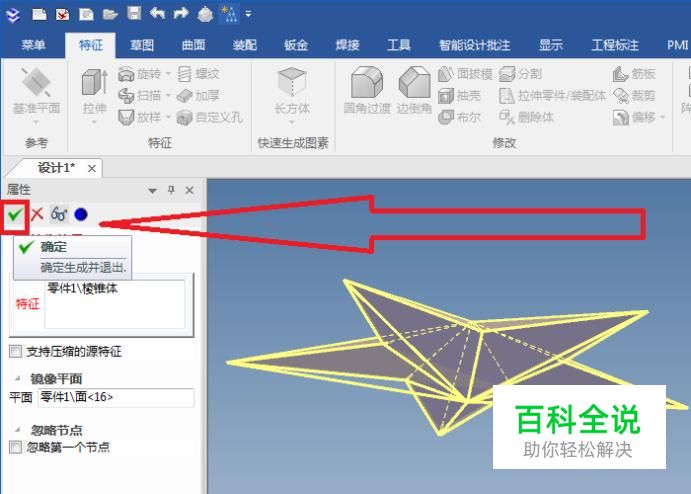

如下图所示， 预览效果明显是可以的， 所以，点击√，（红色箭头所指的红色框选） 完成镜像操作， 至此， 立体五角星是创建完成了。
- 21

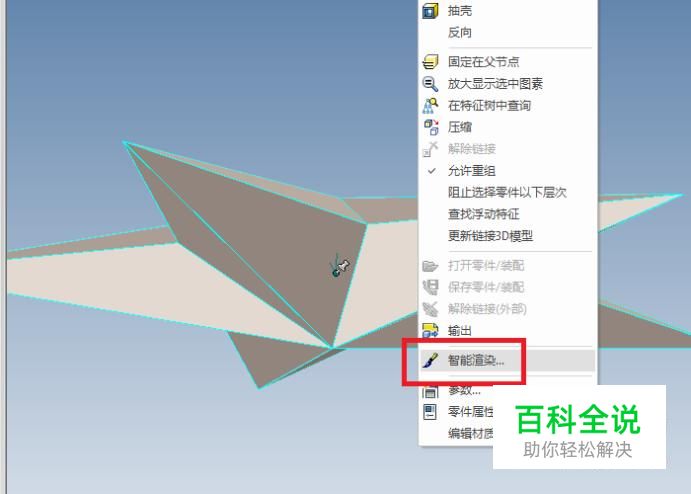

如下图所示， 用鼠标左键选中立体五角星， 然后单击鼠标右键， 然后在弹出的下拉菜单中点击“智能渲染”（见红色框选）。

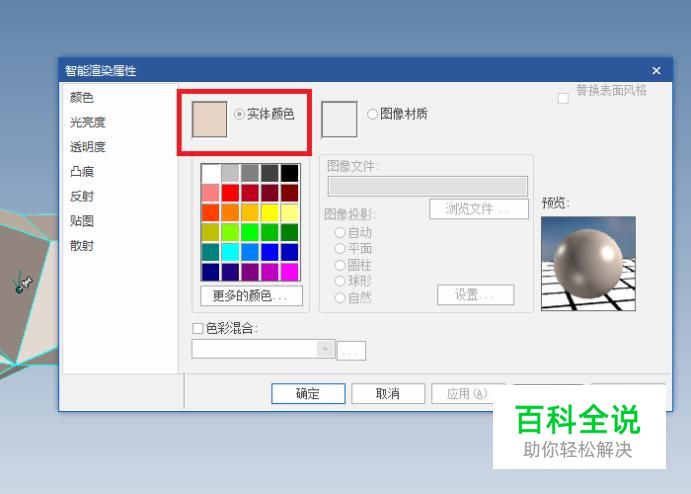

- 22
如下图所示， 弹出一个“只能渲染属性”对话框， 见红色框选， 默认的是实体颜色， 但是颜色不是红色。
- 23

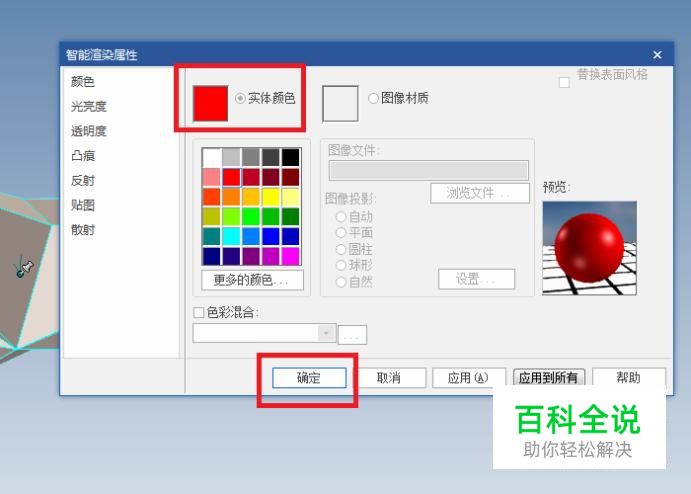

如下图所示， 将实体颜色改成红色之后， 点击“确定”。 至此， 红色立体五角星就在caxa实体设计软件中造出来了。

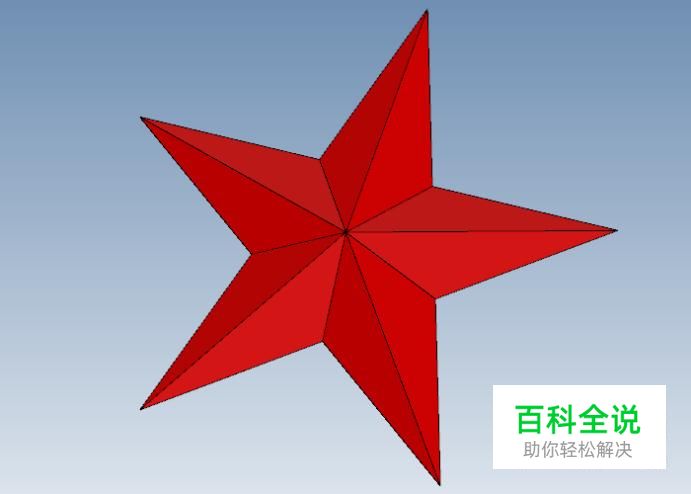

- 24

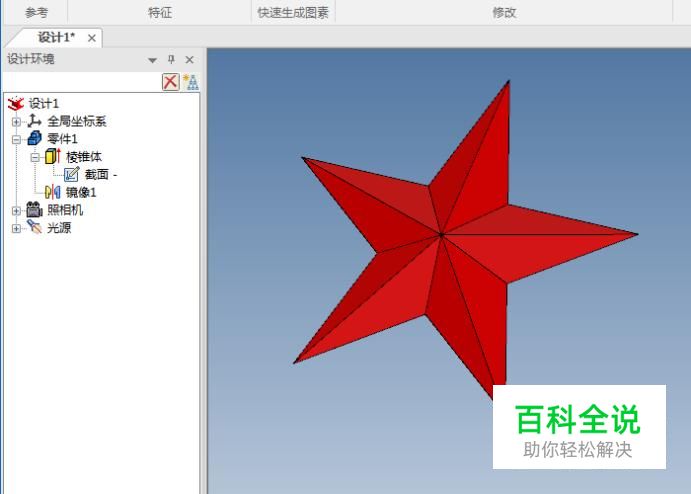

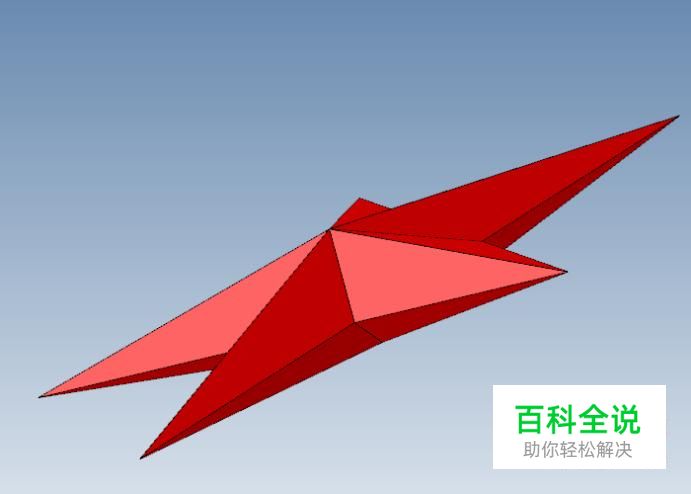

如下图所示， 这就是用caxa实体设计软件创建的立体红色五角星。
