cad动态块制作方法

在cad使用过程中,,动态块的使用会使我们绘图速度大大加快,,以门为例说一下动态块的制作

操作方法

  • 01

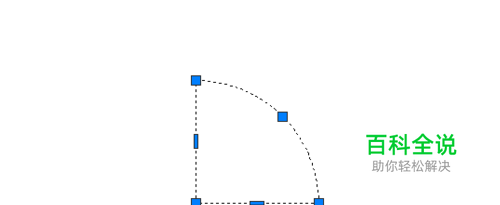

    绘制一个门的图案

  • 02

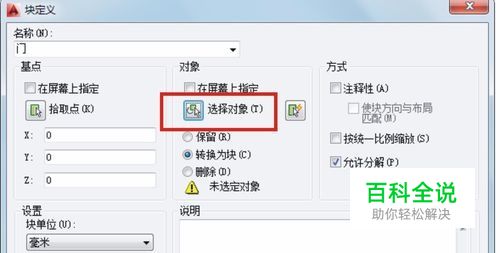

    把这个门这个图案定义为块

  • 03

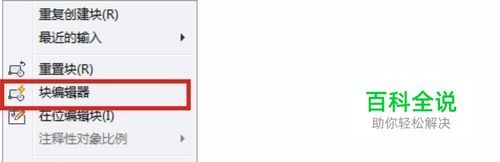

    进入块编辑器

  • 04

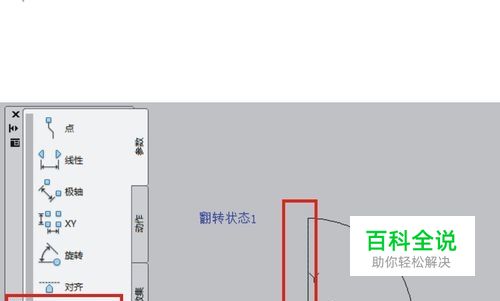

    在块编辑界面,先点击“参数”其次点击“翻转”然后按照提示选择“一条边”

  • 05

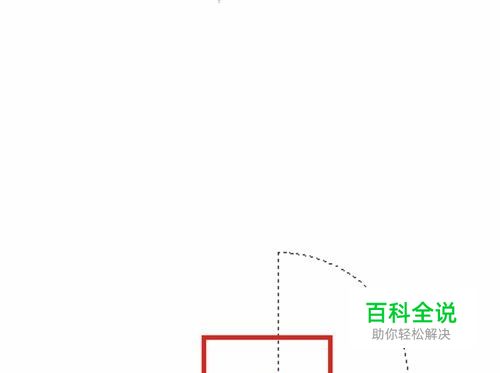

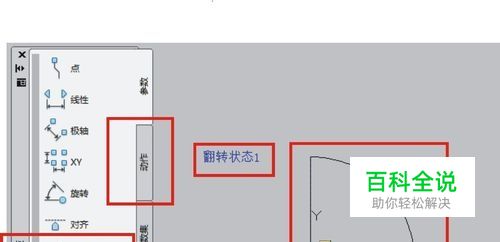

    再选择“动作”——“翻转”,然后根据命令栏的提示,先选择“蓝色的箭头”然后选择图形,最后空格

  • 06

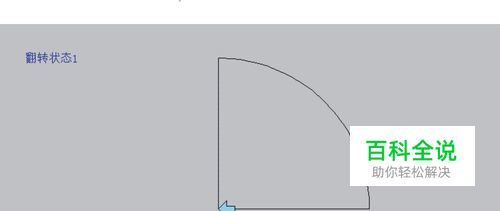

    在图形的下方会出现一个闪电的标示

  • 07

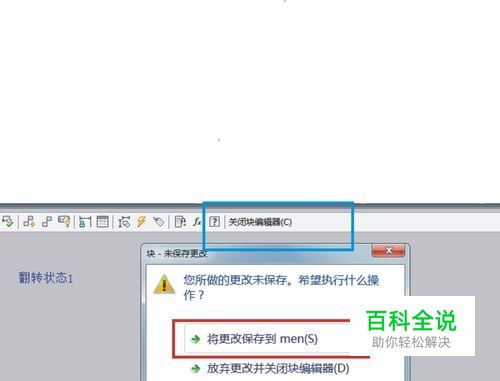

    点击“关闭块编辑器”,接着点击“是保存到块”

  • 08

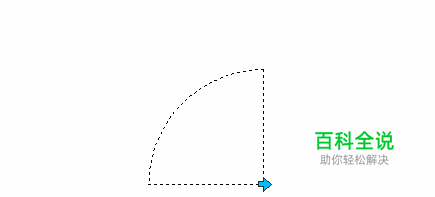

    先选择图形,点击图形上的蓝色箭头,可完成翻转
