微机继电保护检验仪直流试验的操作方法
校验仪采用单片微机技术,由自动同期数字毫秒表,逻辑控制单元,多功能数显单元,高精度数据采集及处理单元,电流、电压输出单元,过载及超量程保护单元等部分组成,自带打印及显示,测试过程全自动,大大提高测量精度及工作效率。
操作方法
- 01

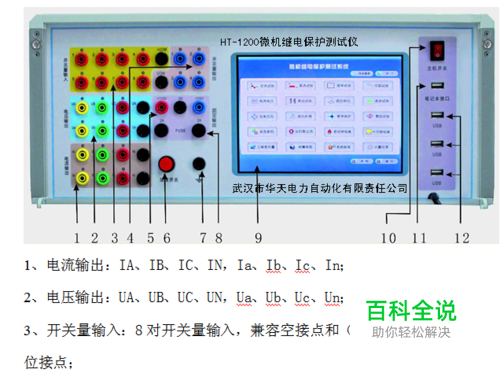

做试验之前,一定要充分掌握校验仪的面板按钮及按钮功能
- 02
动作时间测试 在继电器的电压线圈施加额定直流电压(一般为220V),将继电器的延时动作接点接入测试仪的开入量,设定UA=110V,UB=-110V,将UAB线电压接入继电器的电压线圈,采用【手动试验(动作停止)】方式输出,即可测得时间继电器的动作时间。
- 03
动作电压、返回电压测试 采用单相电压就可完成试验。设UA=50V,选择UA可变,电压步长为1V,将继电器的瞬时动作接点接入测试仪的开入量,采用【自动试验(动作返回)】模式进行试验,程序自动测试动作电压和返回电压,并计算返回系数。一般动作电压为110V左右,返回电压为30V左右。 中间继电器 根据不同类型选择某相电压或某相电流为变量,采取手动或自动的方式进行试验即可。 信号继电器 由于信号继电器动作电流很小,只有几十毫安,测试仪固有的直流偏移量可能使继电器动作,故无法测得继电器的动作电流。通常我们采用施加直流电压的方法,将测得的电压值除以继电器线圈的直流电阻值,即是继电器的动作电流。如:取电压UA,从0V开始手动按步长0.2V逐步递增,直到4V时,继电器动作,设继电器线圈的直流电阻值为150欧姆(可从继电器线圈上读出也可用万用表测量),则继电器动作电流=4/150=26.67mA。
- 04

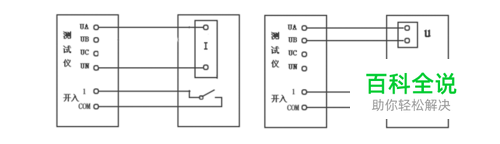

接线方式--如图所示:
