Protel中将LOGO导入PCB的方法

我们自己做的PCB希望能够与别人的有所区别,那最常用的办法就是给它加上我们自己专属的LOGO,下面我就教大家一种将LOGO图片导入PCB中的方法。

步骤/方法

  • 01

    将logo图片转换成单色的BMP 图像。简单的方法是使用Windows自带的画图程序,在将图片另存为时,在文件类型下拉列表中选择单色.bmp即可。我们以Altium为例,如图所示将蓝色logo另存为单色。

  • 02

    打开DXP软件,点击菜单栏上的“DXP”菜单,选择下拉菜单中的“Run Script...”,会弹出一个对话框。此时点击对话框左下角的“Browse”按钮,在弹出的选择对话框中选择如下路径“X(软件安装的分区):\Program Files\Altium Designer 6\Examples\Scripts\Delphiscript Scripts\Pcb\PCB Logo Creator\”中的PCBLogoCreator.PRJSCR文件,点击“打开”按钮。结果如图所示。

  • 03

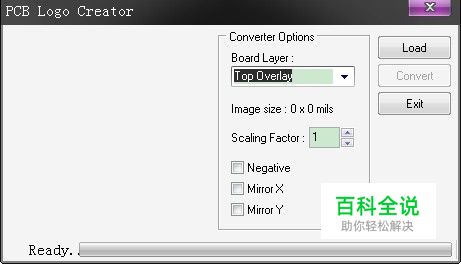

    接下来,点击“OK”按钮,会进入下一个对话框,要求我们导入logo图片,并设置logo导入的层和镜像等信息。此处我们将logo导入到顶层丝印层Top Overlay,如图所示。点击“Load”按钮可以选择我们第一步做好的单色logo图片。

  • 04

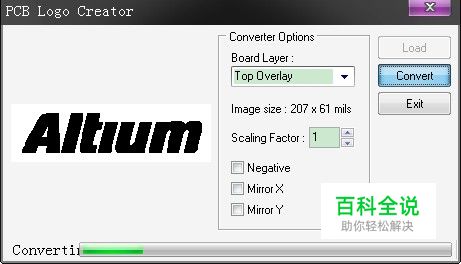

    导入完成后点击“Convert”按钮,软件进行Logo的转换,如果logo比较复杂则转换过程较长。对话框下方时时显示转换进度。

  • 05

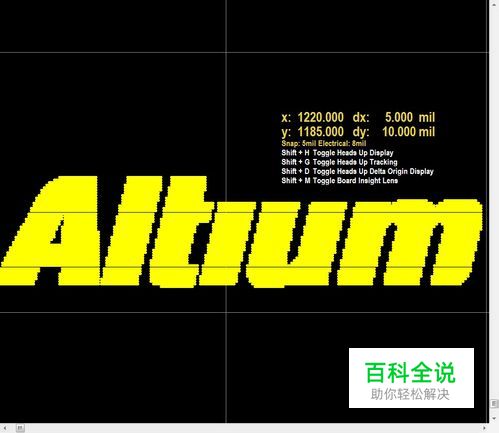

    转换完成后软件会自动打开一个新的PCB文件,将转换后的logo放入其中,效果如图所示。至此,导入logo的步骤完成,大家就可以将此logo复制到自己的PCB上了。
