CAD怎么修改标注样式?

CAD图纸标注,怎么修改标注样式?
我们在标注时,总会有不满意的标注而需要修改的时候,现在小编就带你一起来操作。

操作方法

  • 01

    打开要修改标注样式的图纸。

  • 02

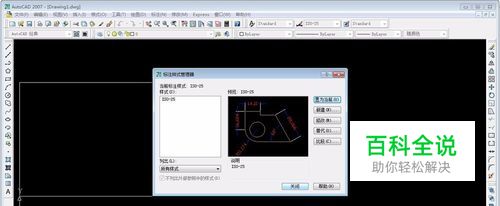

    打开标注样式管理页面。

  • 03

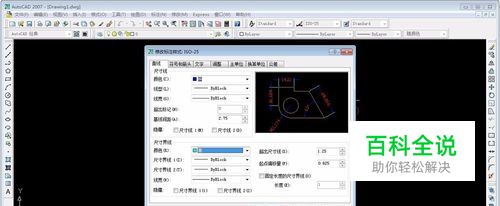

    点”修改“,进入修改标注样式画面。

  • 04

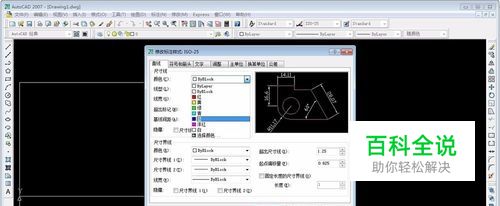

    先修改”直线“。 点选所要的尺寸线颜色,以及尺寸界线颜色。

  • 05

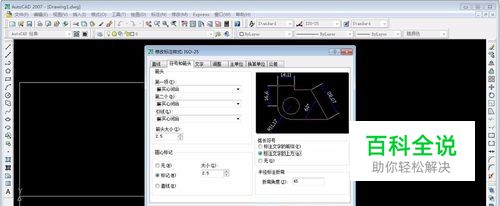

    再修改”符号和箭头“。 点选所需要改成的箭头样式,箭头大小,及其他所需要项。

  • 06

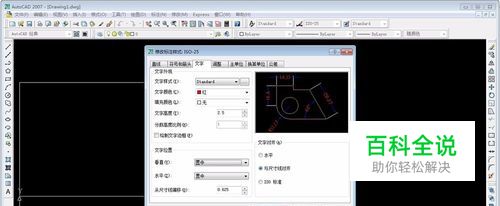

    再修改"文字”。 选择文字样式,文字颜色色,及放置位置等,自己满意为止。

  • 07

    再修改主单位。修改数字的精度。

  • 08

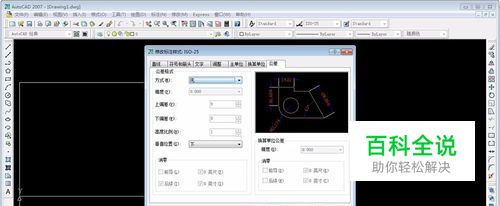

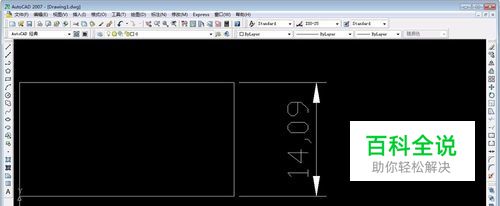

    最后修改公差。点确认回到样式管理画面。点确认来看看修改后的尺寸样式。
