PROE工程图转CAD文件后如何让比例为1:1

PROE工程图转CAD文件后如何让比例为1:1

操作方法

  • 01

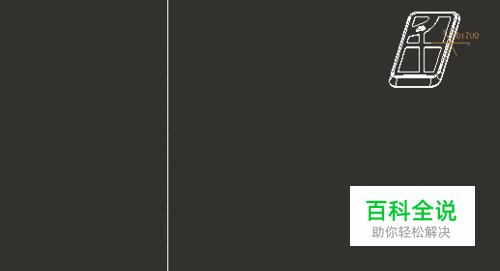

    建立好Pro/E三维文件后,生成了工程图,要将工程图转成CAD格式的话,可按如下方法做: 首先新建“绘图”后,进入绘图对话框。建议第一步先在屏幕任一处点右键(约按住1-2秒),就会出现

  • 02

    然后点“属性”,就会看到。这个。然后点“绘图选项”

  • 03

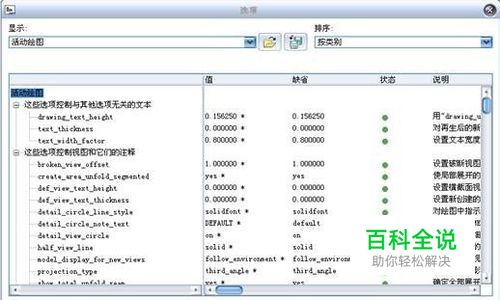

    就会看到以下框

  • 04

    然后把“选项”中改成“drawing_units”(其实只要把“awing_”面的删去,按一个“u”,就会自动出现“units”)

  • 05

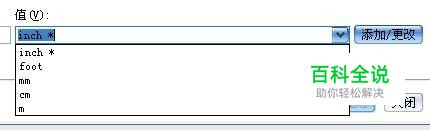

    然后依次按照下图步骤

  • 06

    就这样,你所标注的尺寸在CAD里就不会是英寸的了。但还要注意比例的大小。在PROE绘图区左下角有个。第一个蓝色的,就是图形比例。当你加入一个图形后

  • 07

    比例会自动变小。这个时候你可以调比例大小(双基就可以调了)。就例如我调到0.2,当转入CAD后,就要在尺寸比例中设为“5”,因为你在PROE中已经是缩小到了0.2。换而言之,当比例调到2,CAD里的就要缩小0.5。 其实如果一个原图好大,本人建议先在PROE里的比例设为“1”(当然是在把工程图出好了之后),再适当地调下放大后图形的位置,再转入CAD里。因为这样可以自己根据CAD图框的大小来设置图形合适的比例。这样就可以更自由地缩放。 当,万一你在PROE里忘记把英寸inch改成毫米mm,但工程图也出好了,也已经转入了CAD。那就用CAD打开出好的图,全选整个图后,用缩放命令(sc),输入25.4这个值。因为英转毫的互换值是这个。换成后,就OK啦。
