UG中回转命令如何使用

回转命令,作为建模中常用的一个命令,常用于旋转体类型的绘制,本教程就旋转命令进行一个初步的讲解。

操作方法

  • 01

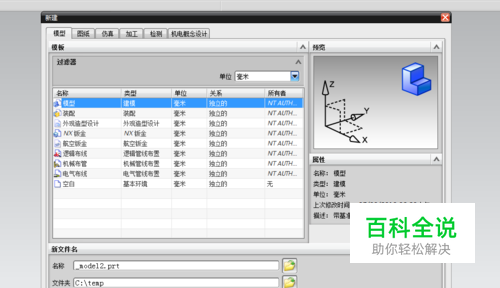

    我这里用到的是8.0版本的UG,首先,我们新建一个part文件,快捷键的话可以使用ctrl+n来完成操作。

  • 02

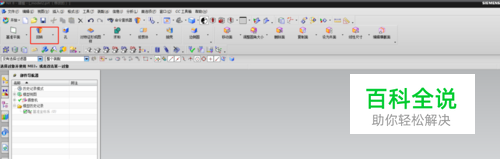

    找到【回转】命令,并点击,找不到的话确认是不是在建模模块下面进行的,可以通过Ctrl+M来切换到建模模块。

  • 03

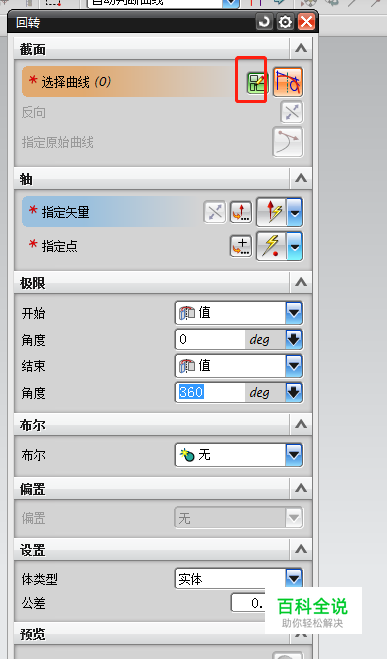

    在弹窗中点击绘制草图,进入草图完成草图绘制。

  • 04

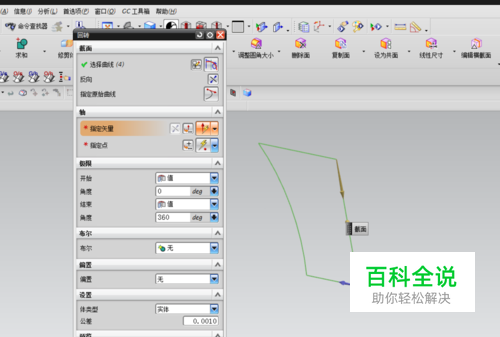

    绘制好草图后,点击完成草图退出。旋转命令有两个要素:轮廓和旋转轴,这里轮廓我们已经绘制好了,然后选择中间的一条边作为旋转轴即可。

  • 05

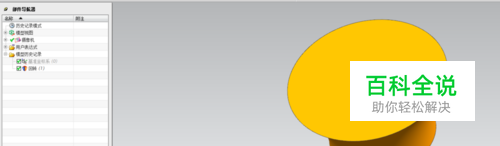

    旋转360度后就完成了旋转体的绘制,根据需要也可以旋转180度等。
