Origin绘图后,复制到Word中,图形尺寸变化

Origin画图的优势很多,其图形美观易于操作。对我而言,Origin最大的优点就是与Word兼容,在Origin操作界面空白处直接使用右键CopyPage命令,然后在Word中使用粘贴命令即可插入图片。插入的图片双击后可打开,并且修改Workbook中的数据后Origin和Word的中的图形可立即改变。但是偶尔会遇到一个小问题:

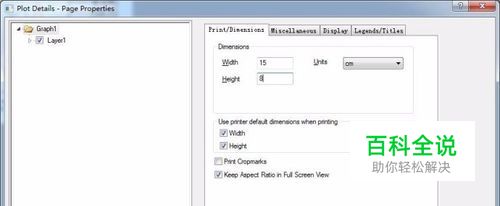

使用CopyPage命令插入图片在Word中调整比例为100%后,与Origin中设置的大小(如图1)不一致,导致图片中字体大小与Word中字体标准不一样。

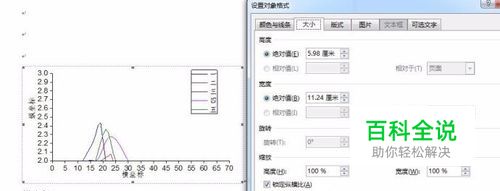

图2为Word中图片和字体信息,图片在Origin中设置为宽15cm,高8cm,但是在Word中(缩放调整为100%)粘贴后原始尺寸已经变化。Origin图中“横坐标”字体为14磅,Word中字体为四号(等于14磅),设置的大小一致但显示为Word大于图。

操作方法

  • 01

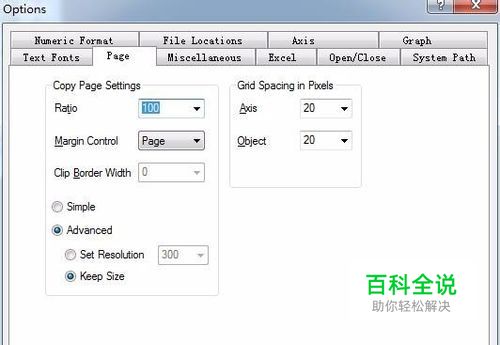

    Tool——>Options中设置如下几个变量 Page——>在Copy Page Setting下的Ratio选择100,Margin Control选择Page,Advance:选择Keep Size,如图3所示。

  • 02

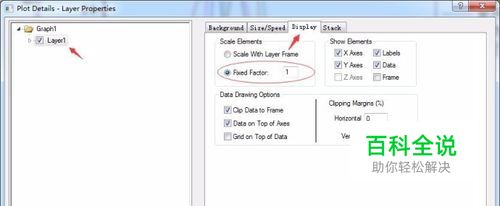

    在图中空白处双击左键Layer-Display中保持Fixed Factor=1,如图4所示。

  • 03

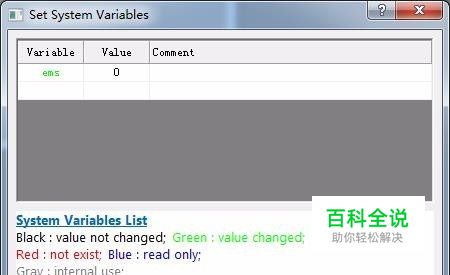

    Tool——>System Variables中设置ems变量值为0,如图5所示。

  • 04

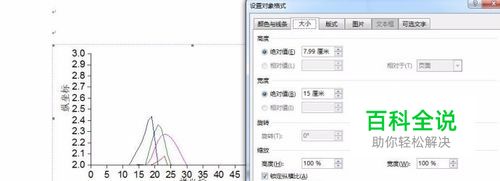

    以管理员身份重新运行Origin 使用CopyPage命令复制到Word中的图片当比例为100%时,其具体宽高值和Origin中设置的一致(Origin中Page大小宽15cm高8cm,可能有0.01cm左右的差别),此时图片中字体和Word中字体标准一致,显示的大小一致,如图6所示。
