[SketchUp]：模型交错怎么用
模型交错其实就是三维的布尔运算。对两个及以上相交的物体执行模型交错命令，其相交部分会生成相交线，擦除不要的部分，能够得到特殊的形体。下面就来演示一下模型交错的运用。
操作方法
- 01

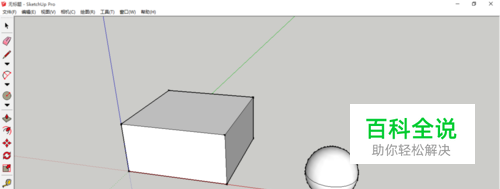

先画出两个体块。
- 02
将物体移动到适当位置，使两个体块相交。
- 03

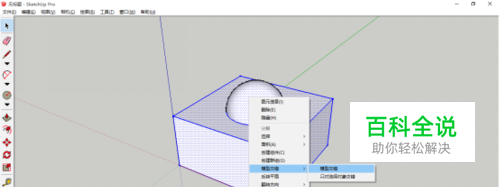

选中所有对象，右键执行“模型交错”命令。
- 04

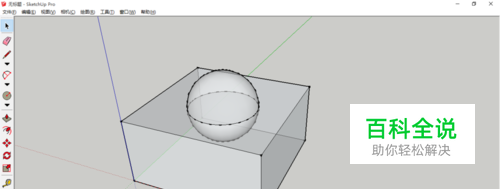

采用“X光透视模式”的显示模式，可以看到执行模型交错命令后，物体相交部分生成了相交线。
- 05

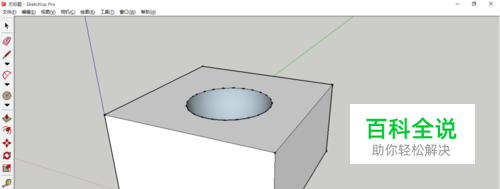

删除不需要的部分，就可以得到特殊的形体。
- 06

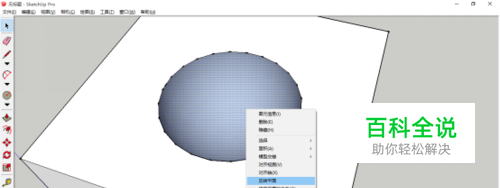

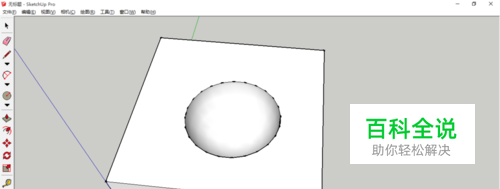

完成后，要把相交面原来的反面反转为正面，右键点击“反转平面”。不然，后期处理的时候容易出错。
