二维CAD中如何画螺纹比较形象好认
在机械制图中螺纹的画法其实是有规定的，但是那种画法并不怎么形象，有些知识不够的人根本就认不出来，那么怎么画螺纹比较形象了，下面笔者就和大家分享一下如何画螺纹比较形象。
操作方法
- 01

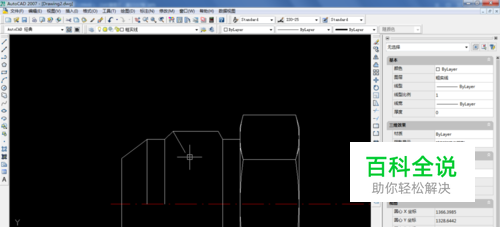

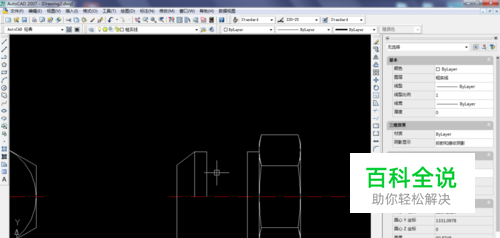

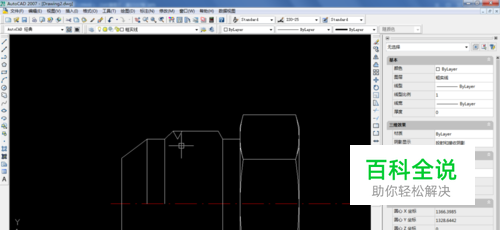

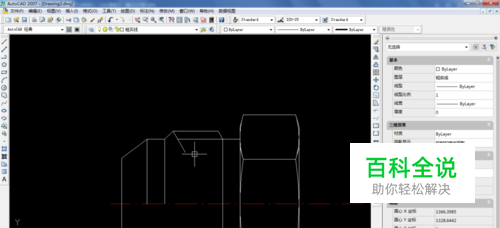

打开画了一部分的图纸，可以看到下图中的图纸就差螺纹了。
- 02

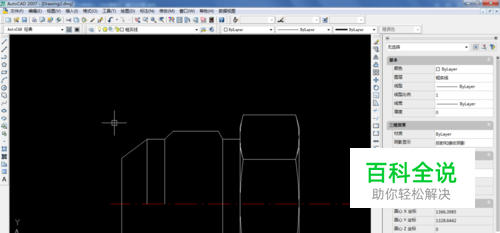

按下图，画一条45°斜线和一条120°斜线
- 03

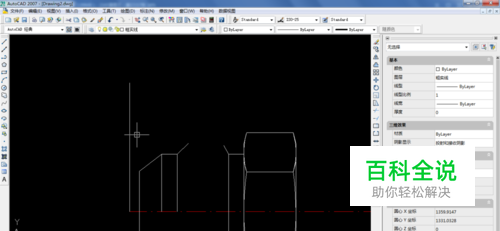

以中心线为起点，向上画一条长26.944的线段，因为笔者画的是美制12#螺纹，所以26.944是该螺纹的大径，所以大家就不要去按照笔者的尺寸来画，要根据你自己所画的实际螺纹尺寸来画。
- 04

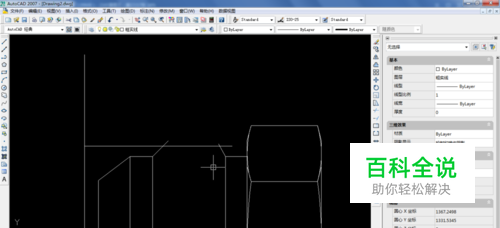

以26.944线段的中点为起点，向右画一条直线。
- 05

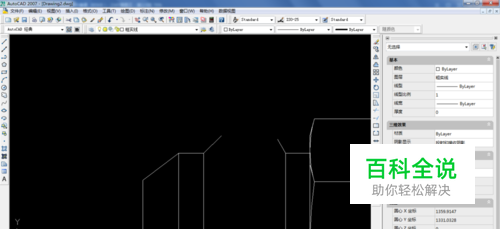

按照下图中的形状来修剪删除多余的线段。
- 06
画一条60°角的斜线
- 07
延长右边的短线，使其与60°斜向相交。
- 08
修剪
- 09
镜像。 将短线进行镜像操作，两条短线成V形。
- 10

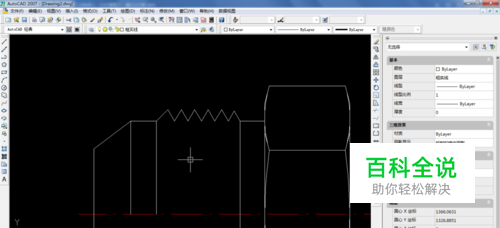

将两条短线组成的V线段继续向右镜像，直至和下图一样。
- 11

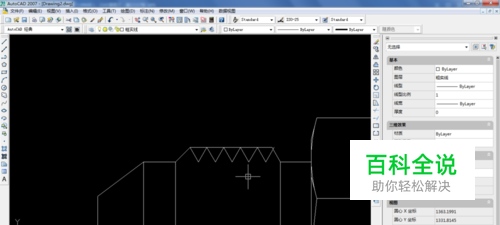

再一次修剪删除，螺纹就画好了一般。
- 12
以中心线为轴镜像，
- 13

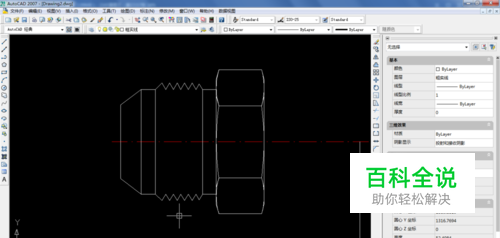

用直线将V形相错连接，这样螺纹就画好了。这样是不是一眼就能看出是个螺纹了？
