如何用SolidWorks画瓶盖
希望我的分享能够提升大家的建模兴趣
操作方法
- 01

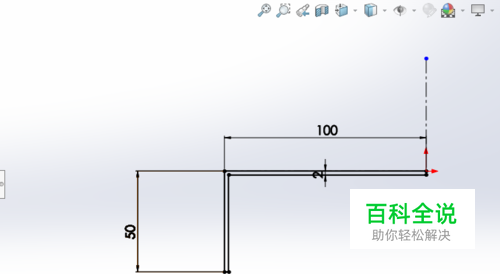

绘制草图，准备对瓶盖的整体建模。
- 02

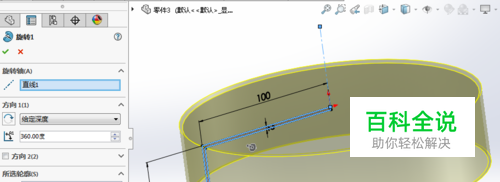

进行旋转拉伸，得到瓶盖的基本模型。
- 03

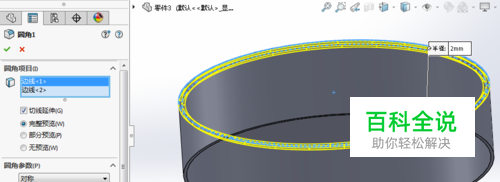

使用倒圆角命令，对瓶盖的内外边线分别倒圆角。
- 04

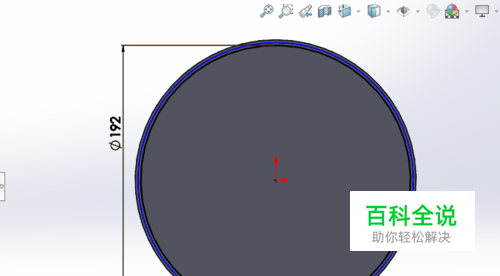

在瓶盖底端绘制一个圆形草图。
- 05
使用螺旋线命令，建立螺旋线草图，参数设置如下。
- 06
在瓶盖底端再次绘制圆，该圆的直径应该略小于之前的圆。
- 07
再次使用螺旋线命令，建立另一个螺旋线草图，参数设置如下。
- 08

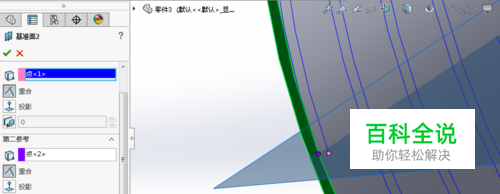

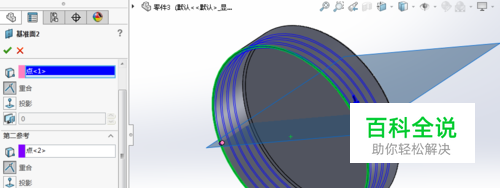

接下来建立新的基准面。新的基准面与两条螺旋线的端点重合且平行于瓶盖底端端面。
- 09

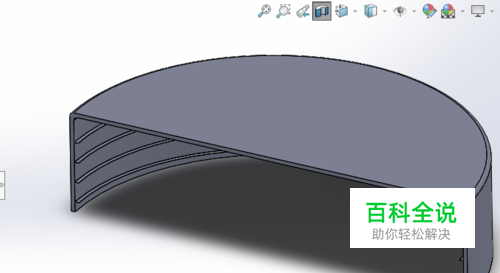

在该基准面上绘制草图如下。
- 10

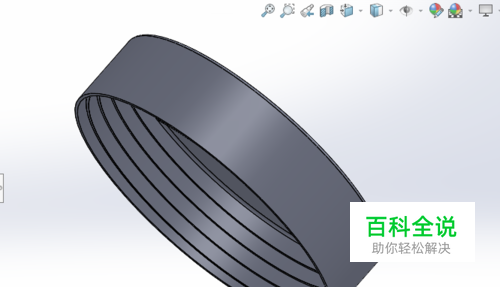

好了，瓶盖的建模完成了。
- 11

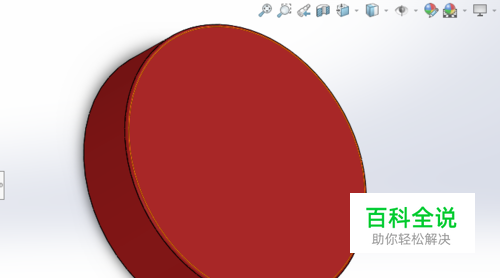

进行上色处理，结果如下。
