如何用Altium Designer绘制原理图
我们现在,想要用软件绘制原理图时,必须掌握一些步骤,不然,绘制出的原理图可能不是正确的。
操作方法
- 01

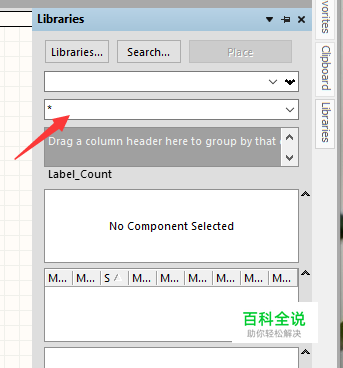

我们打开Altium Designer这个软件。建立一个工程文件,再在这个工程文件下,建立一个原理图文件。 找到右边的菜单栏,进行添加元器件。找到后,进行双击就可以把元器件拖到编辑区域啦。
- 02
如果,库里没有要找的元器件,那么久在导入其他事先准备好的元器件库啦。
- 03

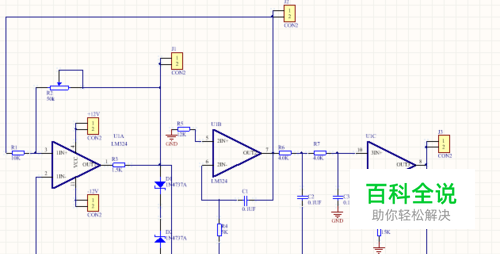

导入好之后,在上方的菜单栏里,找到画线标志进行画线啦。
- 04
画好之后,就要进行保存啦。找到左上方的File。
- 05
找到之后,先要保存工程文件,然后再保存原理图文件,这样就好啦。
