cad创建轴标号图块

2024-04-16 04:29:30

本详细的介绍了从创建图块到插入图块的整个过程，让读者熟练地掌握创建图块和插入图块的各种方法，从面提高autocad的绘图效率。

操作方法

01

正常启动autocad 2013软件，系统自动创建一个空白文件，执行圆命令（C），绘制一个半径为100mm的圆。
02

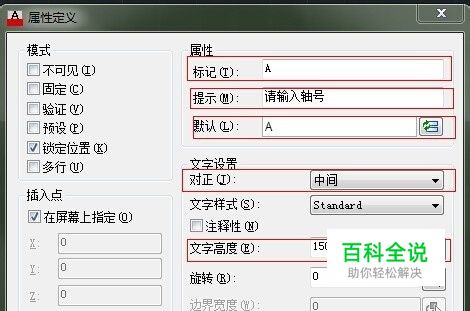

执行“创建属性”命令（ATT），系统将弹出“属性定义”对话框，在“标记”文本框中输入“A”，在“提示”文本框中输入“请输入轴号”，在“默认”文本框中输入“A”，“对正”选项选择“中间”项，将“文字高度”改为150。
03

设置相关属性后，单击“确定”按钮，然后根据提示选择圆的中心点作为文字起点，并单击鼠标左键确定，即可得到轴标号效果。
04

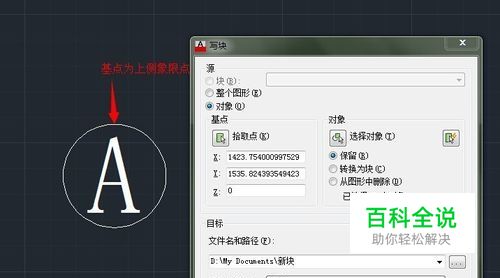

执行“写块”命令（w）,系统将弹出“写块”对话框，单击“选择对象”按钮，根据命令行提示，全部选中轴标号，单击“拾取点”按钮，选择轴标号上侧象限点作为“基点”。并按空格键确定返回。
05

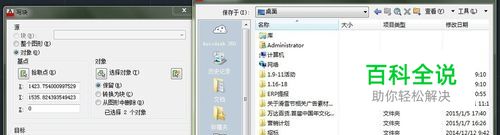

单击“文件名和路径”后面的三点按钮，选择存储路径，名称为轴标号，然后单击“确定”按钮，即可将轴标号图块保存在指定的位置。
06

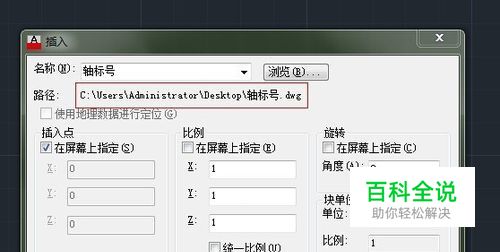

执行“插入块”命令（I），选择“案例\轴标号”，最后单击“确定”按钮。
07

执行上述设置后，系统将提示指定插入点，在视图中找到需要插入轴标号的点，然后单击鼠标左键，系统弹出“请输入轴号”提示，用户只需依次输入下面的A、B等编号，按【enter】键确定即可。
08

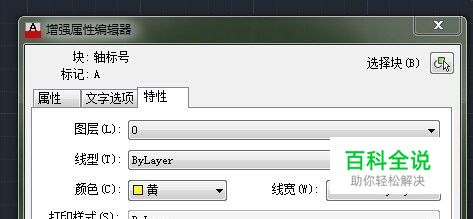

使用鼠标双击所插入的属性块对象，将弹出“增强属性编辑器”对话框。
