机械制图中按规定螺纹连接怎么画

以剖视图表示螺纹连接时，其旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。
今天笔者就和大家分享一下按规定如何绘制螺纹连接图，还是以M18x1.5为例。

操作方法

  • 01

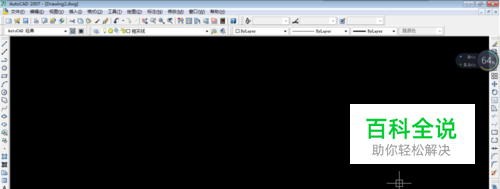

    打开CAD，新建一个空白文件，设置好粗细线型图层。

  • 02

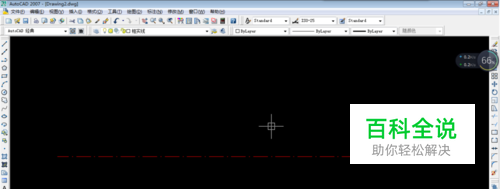

    画一条中心线。

  • 03

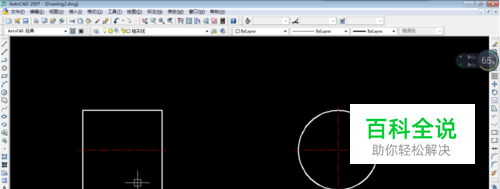

    画一个矩形和一个圆，尺寸40x40。 矩形是因为圆柱的主视图为矩形。 圆是因为圆柱的左视图为圆。

  • 04

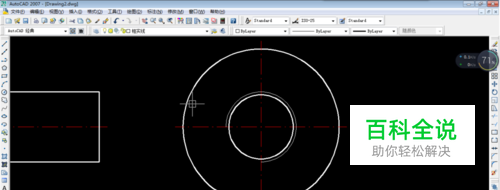

    按下图所示，偏移、修剪、添加中心线。 1、将矩形左边线段向左偏移2mm 2、将矩形右边线段向右偏移2mm 3、将圆向外偏移2mm 4、修剪中心线 5、给圆添加中心线

  • 05

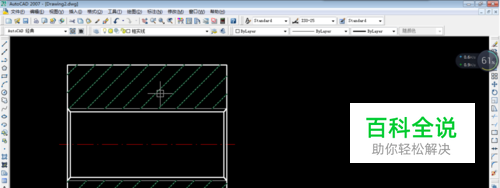

    画连接件孔内螺纹的主视剖视图

  • 06

    画连接件实心杆件的外螺纹主视图。 以剖视图表示螺纹连接时，其旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。 如下图所示，螺纹连接的主视图就画好了

  • 07

    画螺纹连接的左视图。如下所示。

  • 08

    主视图和左视图都画好了。这就是一个完整的螺纹连接的画法。
