千兆网线的制作方法

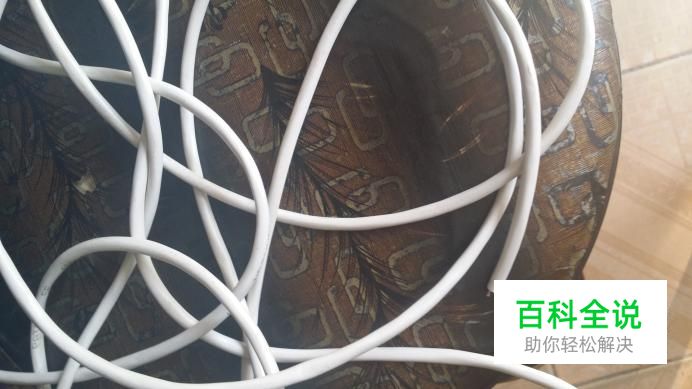

千兆网线又叫超五类双绞线，是现在最常用的网线，下面我来说一下它的制作方法。
操作方法
- 01

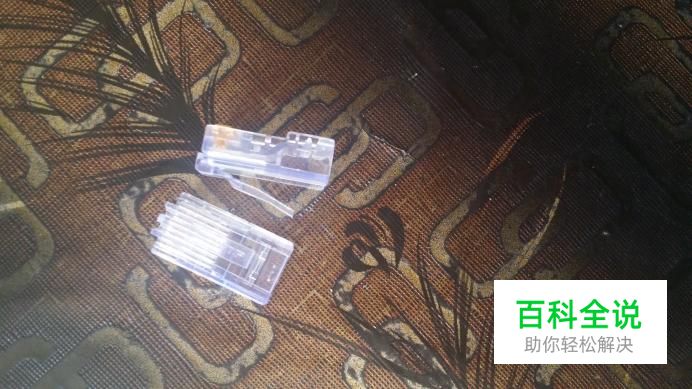

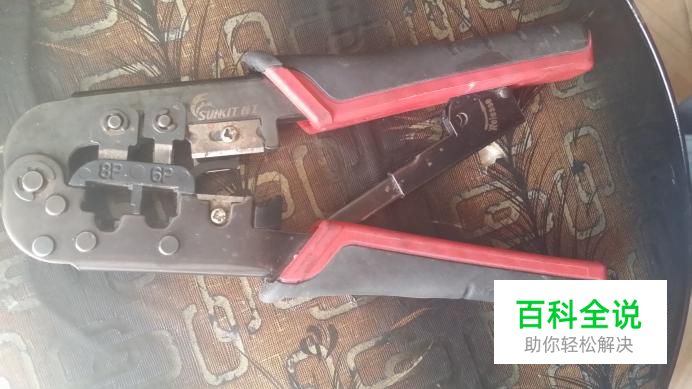

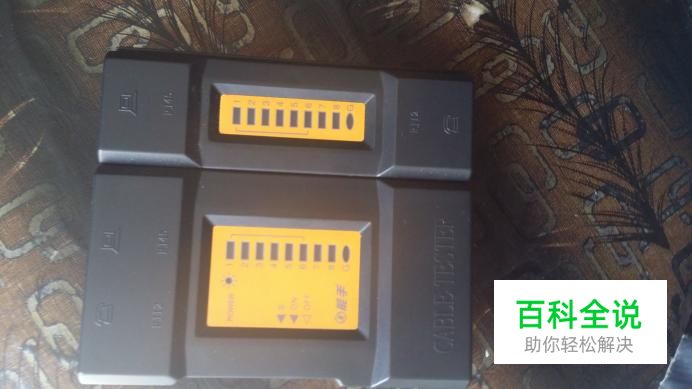

先看一下需要准备的工具，网线钳，我这个是两用的，标着“8P”的是压网线水晶头的，“6P”的是压电话线水晶头的。测线仪，是用来测做好的网线通断的。水晶头尽量用质量好的，触点不易氧化
- 02

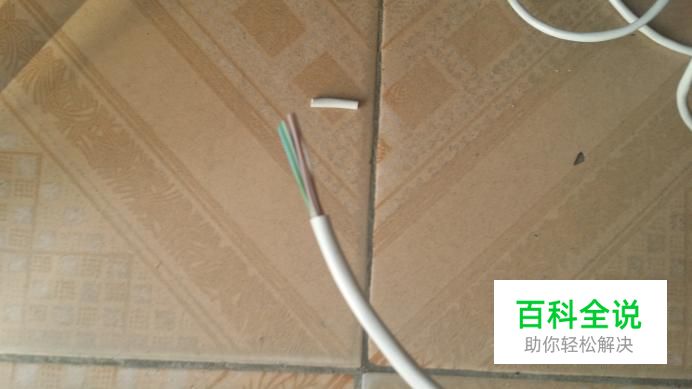

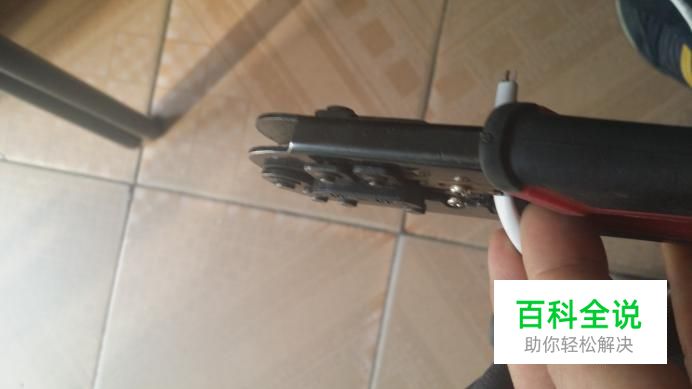

先把网线的一端进来一寸左右放进网线钳的割线刀口，如图，把网线钳压下，用手转动这一端的网线，就可以把网线外皮割下，可以看到里面有八根不同颜色的铜芯线（便宜的网线都是铝芯的）。
- 03

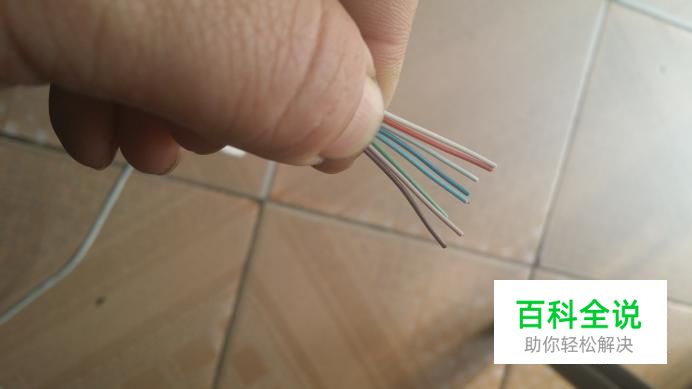

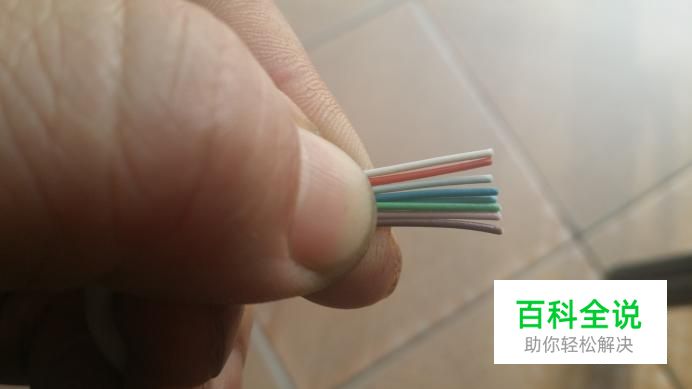

把八根铜线从左到右按橙白，橙，绿白，蓝，蓝白，绿，棕白，棕的顺序排好（还有一种顺序是绿白，绿，橙白，蓝，蓝白，橙，棕白，棕 ），然后用网线钳的铡刀切整齐（留下一公分到一公分半）。
- 04

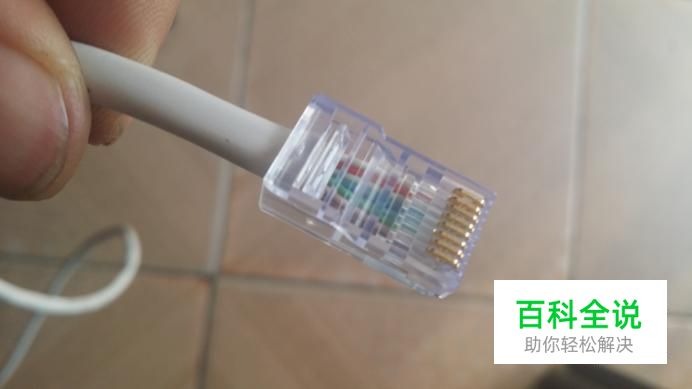

小心平稳地把手中切整齐的线送进水晶头（水晶头卡扣向下），注意不要插反，推到底。
- 05

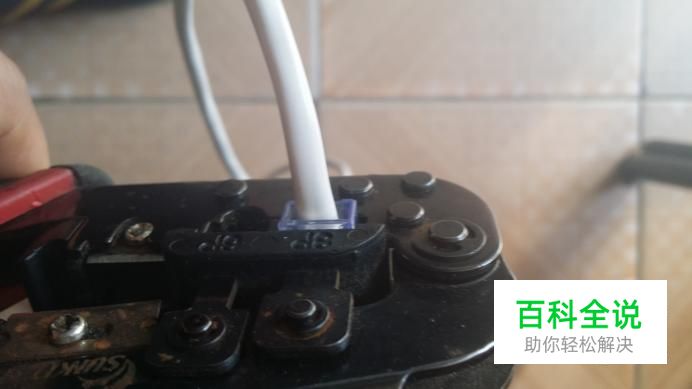

再把网线头插入网线前的8P口，不要插反，要插到底，过程中注意不要使线头脱离水晶头，然后用力压下网线钳，保险起见再放进去压一遍。
- 06

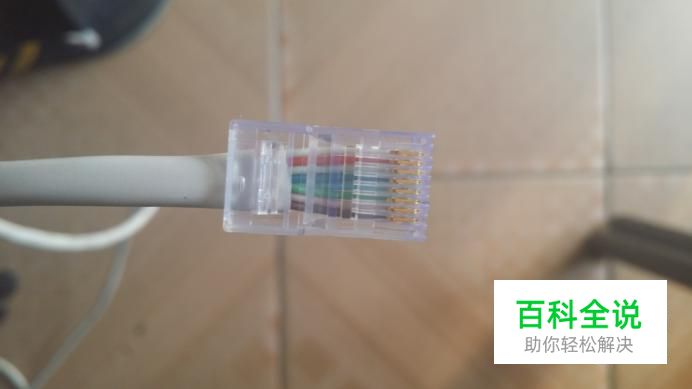

这是压好的样子。用同样的方法在做好另一端的水晶头。
- 07

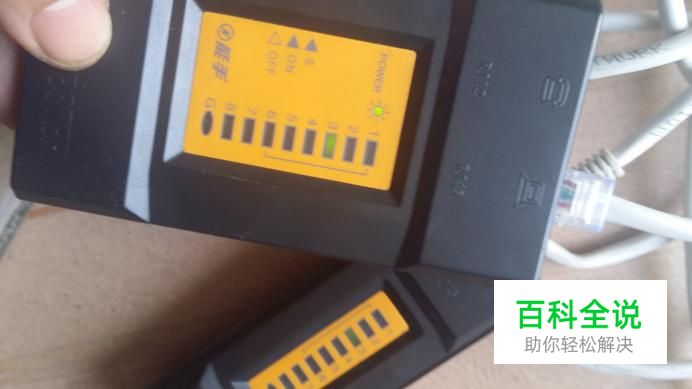

两边的水晶头都做好后，要用测线仪测一下通断，把两个水晶头插入测线仪的两个检测口，打开开关，如果八个灯依次亮起，说明没问题，如果有的灯不亮或两边灯亮的顺序不一样，都要重做水晶头。
