如何使用CAD墙倒角功能？【百科全说】

操作方法

01

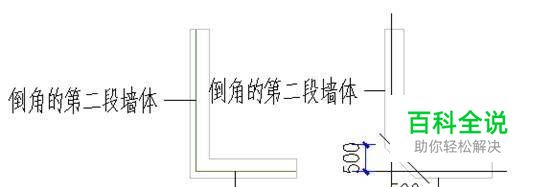

设计过程中常常要处理两端不平行的墙体的端头交角。我们在使用CAD软件进行绘制过程中也经常遇到不进行倒角操作，但又不知道是何原因。本文的CAD教程就以建筑软件为例来给你解密建筑软件之墙倒角和墙倒斜角。一、倒墙角(DQJ) 菜单位置：[建筑设计]->[墙体]->[倒墙角] 功能说明：本命令功能与AutoCAD 的圆角(Fillet)命令相似，专门用于处理两段不平行的墙体的端头交角，使两段墙以指定圆角半径进行连接，圆角半径按墙中线计算，注意如下几点：当圆角半径不为0，两段墙体的类型、总宽和左右宽(两段墙偏心)必须相同，否则不进行倒角操作; 当圆角半径为0时，自动延长两段墙体进行连接，此时两墙段的厚度和材料可以不同，当参与倒角两段墙平行时，系统自动以墙间距为直径加弧墙连接。在同一位置不应反复进行半径不为0的圆角操作，在再次圆角前应先把上次圆角时创建的圆弧墙删除。操作步骤：请选择第一段墙或[设圆角半径(R),当前=0]<退出>:输入 R 设定圆角半径请输入圆角半径<0>：500 键入圆角的半径如500 请选择第一段墙或[设圆角半径(R),当前=500]<退出>:选择圆角的第一段墙体请选择另一段墙<退出>:选择圆角的第二段墙体，命令立即完成。二、倒斜角(DXJ) 菜单位置：[建筑设计]->[墙体]->[倒斜角] 功能说明：本命令功能与AutoCAD 的倒角(Chamfer)命令相似，专门用于处理两段不平行的墙体的端头交角，使两段墙以指定倒角长度进行连接，倒角距离按墙中线计算，如下图所示。操作步骤：点取菜单命令后，命令行提示; 请选择第一段直墙或[设距离(D),当前距离1=0，距离2=0]<退出>:D 选择倒角的第一段墙体，或输入D 设定倒角的长度; 请指定第一个倒角距离<0>:500 键入倒角的第一段长度如500; 请指定第二个倒角距离<0>:500 键入倒角的第一段长度如500; 请选择第一段直墙或[设距离(D),当前距离1=500，距离2=500]<退出>: 选择倒角的第一段墙体; 请选择另一段直墙<退出>: 选择倒角的第二段墙体; 应用实例：
