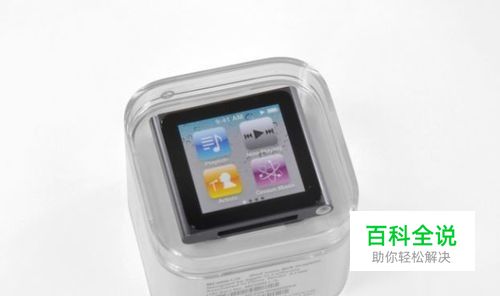

iPod nano 6 详细拆解图文教程

iPod nano 6 基本参数：
产品类型: 纯音频MP3
存储介质: 闪存
存储容量: 8GB
操作方式: 触摸式
传输接口: USB2.0
电池类型: 锂电池
续航时间: 音频24小时
充电性能 快速充电：1.5小时充至80%
完整充电：约3小时
屏幕参数
屏幕尺寸: 1.54英寸
屏幕分辨率: 240×240像素
屏幕材质:TFT
音频性能
音频格式: 支持AAC，AAC，HE-AAC，MP3，Audible，Apple Lossless，AIFF，WAV ，M4A格式
频率响应范围: 20-20000Hz
其它音频特点: 歌曲，专辑和艺术家信息的播放，支持保加利亚语，塞尔维亚语，斯洛文尼亚语，乌克兰语和越南语
耳机响应频率范围：20-20000Hz
耳机抗阻：32Ω

操作方法

  • 01

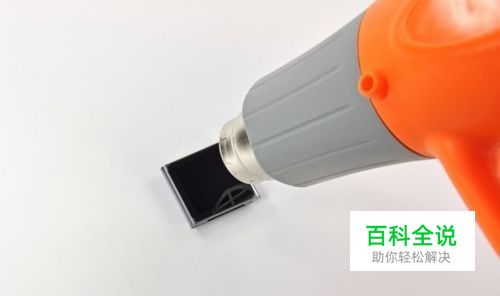

    从著名拆机网站 iFixit 转一组第六代苹果 iPod nano 拆机图，看看新 nano 的内部构造和零件。 第六代苹果 iPod nano 外没有一颗螺丝，要用热风枪吹化粘结剂

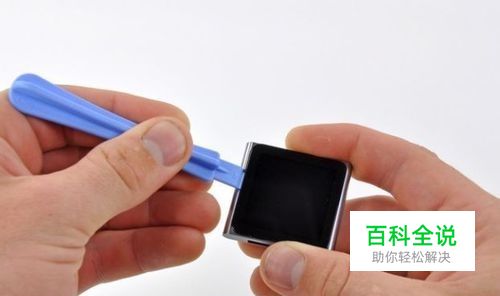

  • 02

    撬开第六代苹果 iPod nano 屏幕

  • 03

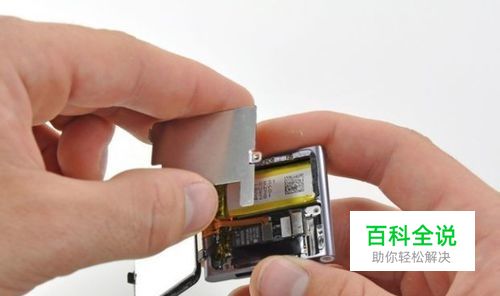

    撬开第六代苹果 iPod nano 屏幕会看到金属屏蔽层

  • 04

    去掉屏蔽层，就能看到第六代苹果 iPod nano 的主板和电池

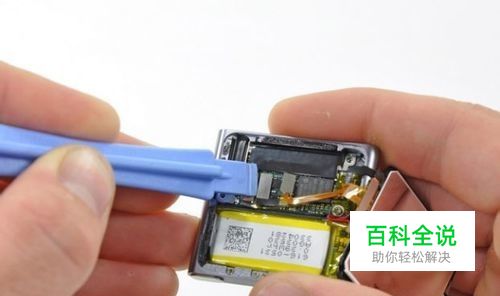

  • 05

    断开第六代苹果 iPod nano 的屏幕排线

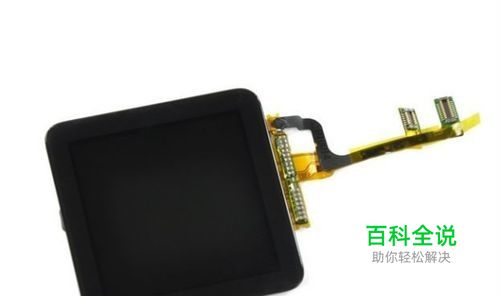

  • 06

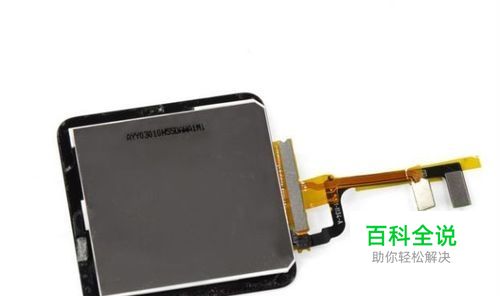

    第六代苹果 iPod nano 的 1.54 寸多点触摸液晶屏幕，240x240 分辨率，显示精度达到220ppi，比 132 ppi 的 iPad 屏幕还细腻，仅次于 326 ppi 的 iPhone 4 / iPod touch 4 屏幕

  • 07

    第六代苹果 iPod nano 的屏幕，2.27毫米厚（iPhone 4 和 iPod touch 4 的屏幕厚度分别为 3.05 和 2.93 毫米

  • 08

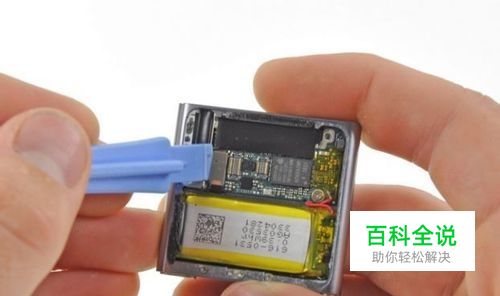

    断开第六代苹果 iPod nano 的按键、耳机与主板的接口

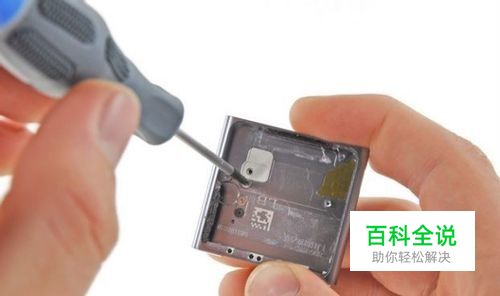

  • 09

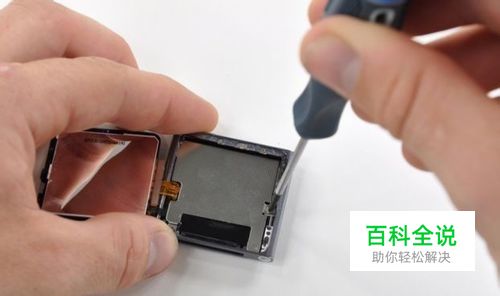

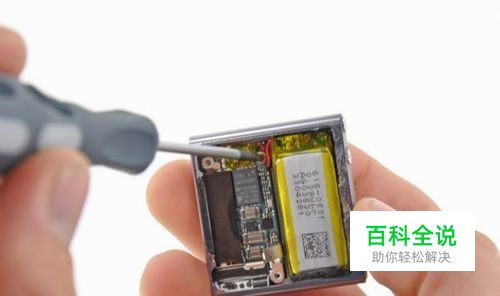

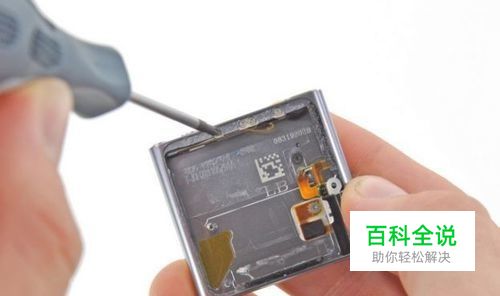

    卸下第六代苹果 iPod nano 的主板固定螺丝（只有一颗）

  • 10

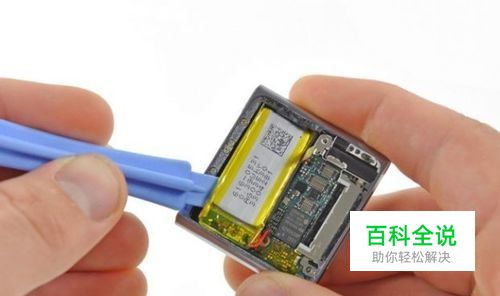

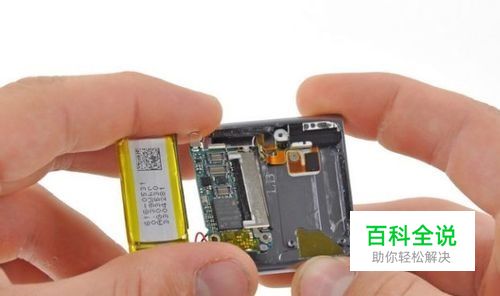

    撬下第六代苹果 iPod nano 的锂离子电池：3.7V 0.39Whr，可支持24小时音乐播放。

  • 11

    第六代苹果 iPod nano 的电池和主板用2根电线焊在一起，以前各代 iPod 还有第三根线做温度探测，但由于新 nano 电池很小发热量少，该设备被取消。

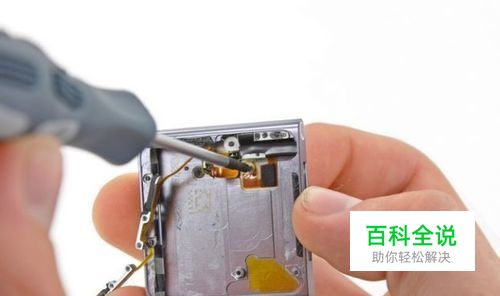

  • 12

    第六代苹果 iPod nano 的耳机与按键间的排线，贴着机身内壁布置，要拆下5颗螺丝才能卸下

  • 13

    随着螺丝一个个卸下，排线逐步脱离 iPod 机身了

  • 14

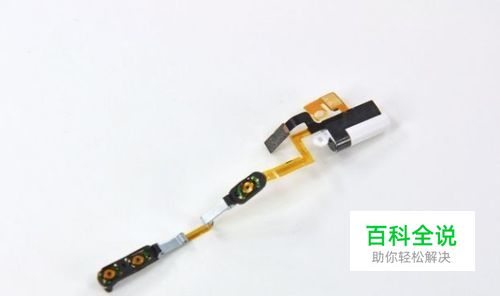

    整个排线卸下，包括电源、音量按键触点以及耳机接口，还充当 FM 收音机天线

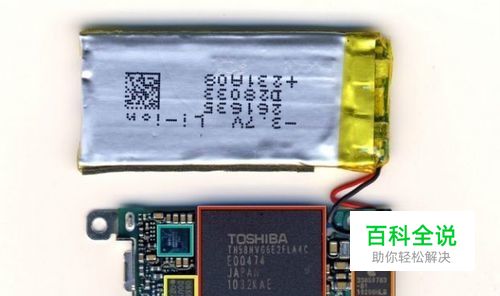

  • 15

    第六代苹果 iPod nano 的主板芯片▼ 东芝 TH58NVG6E2FLA4C 8GB NAND 闪存、编号33850859 C0E111022 的苹果标志芯片、编号338S0783-B1 10298HLS 的苹果标志芯片、编号0650 D0UY 027 的未知芯片。

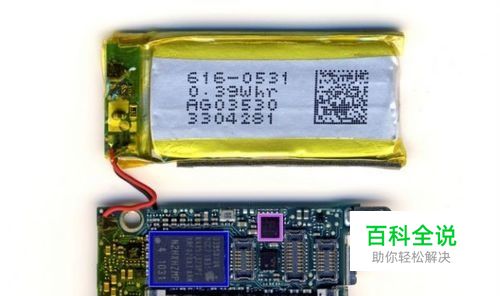

  • 16

    第六代苹果 iPod nano 主板背面的芯片▼ 编号339S0104 YGC7 1031 K4X51323P1 YRF 020A3 ARM N2HXHZMP 4 1031 的苹果芯片，编号35758907 1025 A 04 629749 的未知芯片。

  • 17

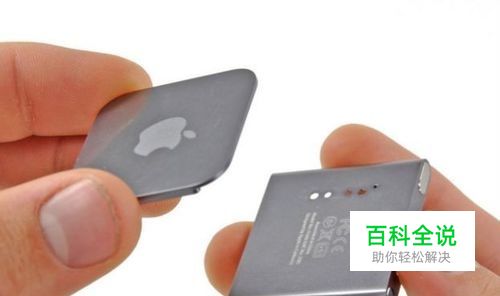

    拆下第六代苹果 iPod nano 的夹子，与机身靠螺丝连接

  • 18

    第六代苹果 iPod nano 的夹子与机身分离

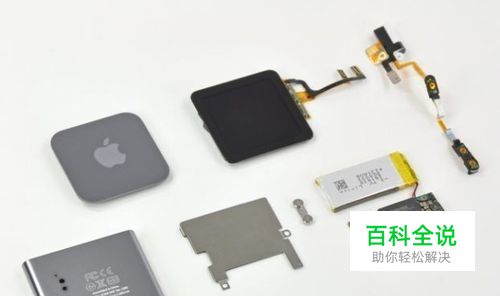

  • 19

    第六代苹果 iPod nano 的所有零件
