如何通过su建地形，生成等高线

很多建筑/规划/景观设计师朋友们在做项目过程中，总会遇到甲方资料不全，没有地形等问题，但是项目还催的很急，这个时候就需要借助软件生成地形及等高线了

操作方法

  • 01

    首先搜狗搜索Su2018下载今年最新的sketchup，并成功安装这里安装过程省略。注意不是最新的无法尝试

  • 02

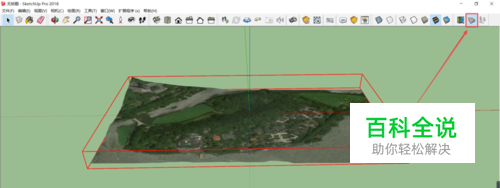

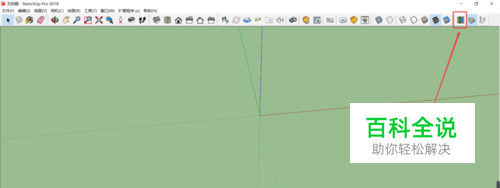

    打开su2018,点击地理位置图标

  • 03

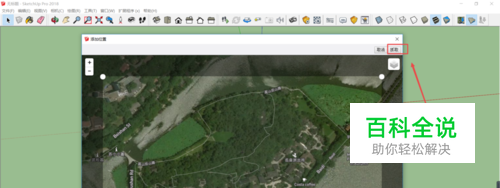

    在地图上找到项目位置，这里以西湖孤山为例

  • 04

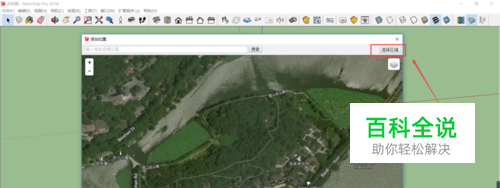

    点击选择区域进行抓取

  • 05

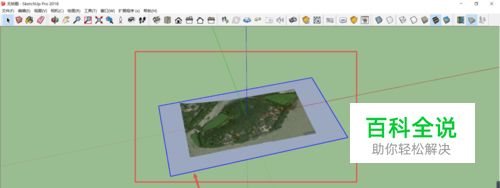

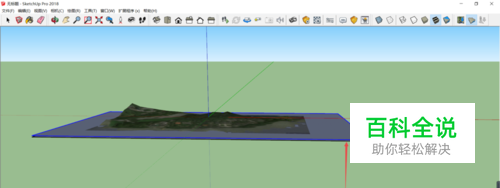

    这样就得到地形模型，该地形即可进行模型制作。如果仍然为平面，则点击切换地形图标

  • 06

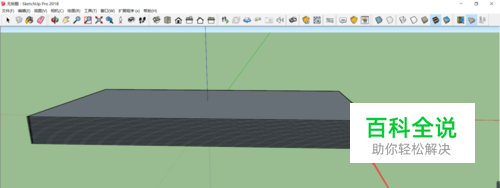

    如果需要生成等高线，则需要进一步操作，先在模型下面画一个长方形的面，此面要大于地形

  • 07

    将面按照5米（这里制作5米等高线）一个沿z轴阵列（如20）

  • 08

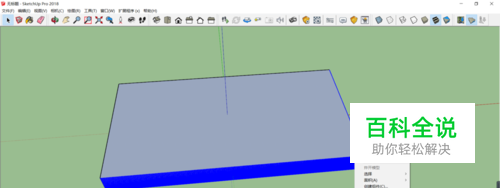

    然后选择所有面，右键模型交错

  • 09

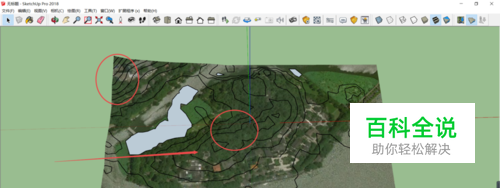

    接着删除所有面，即可得到等高线

  • 10

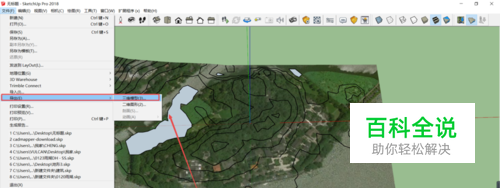

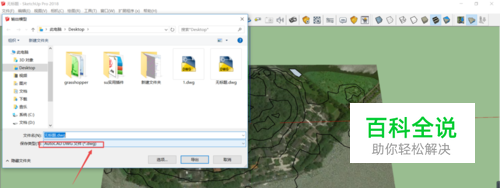

    最后导出三维模型，选择DWG格式，即可导出CAD等高线
