如何用proteus软件仿真电路图

在我们学习单片机的时候，经常会用到proteus软件进行电路仿真。今天小编就来说说， 如何用proteus软件仿真电路图。

操作方法

  • 01

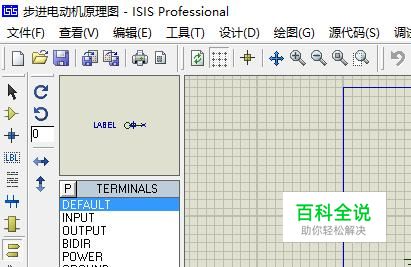

    首先我们打开电脑，找到proteus图标，鼠标左键双击，将软件打开，其界面如图所示。

  • 02

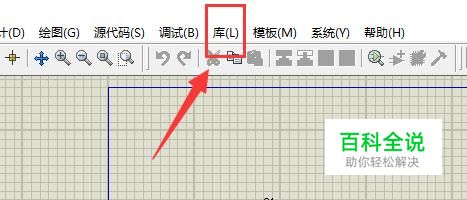

    然后我们点击界面上方的"库"，在弹出来的选项中选择第一个"拾取元件"，然后进入库中搜索电路图需要的元件，选中元件后点击界面右下角的"确定"，就可以将该元件添加到软件界面里。

  • 03

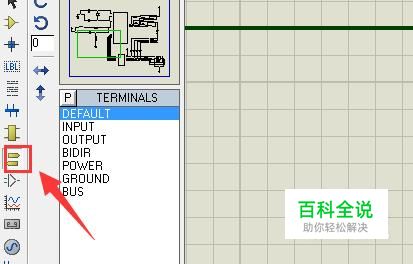

    点击界面左边，红色方框里面的图标，就可以选中电源、接地等基础元件。

  • 04

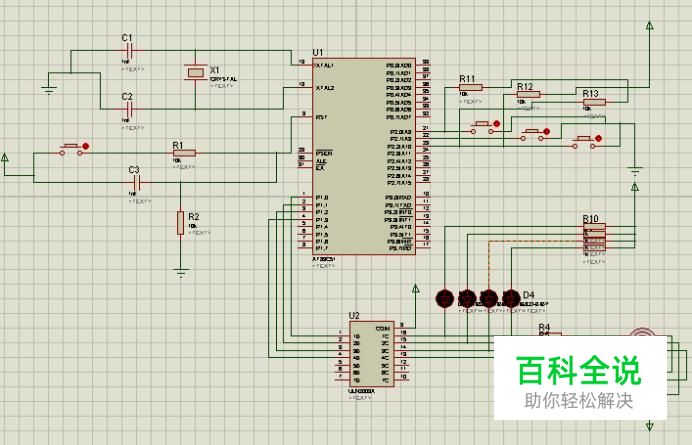

    按照电路图，对元件进行布局和连线，就可以完成电路图了。画好电路图后，烧入单片机程序，然后点击界面左下角的"开始"按钮，便可以进行电路仿真。
