ANSYS17.0 划分网格MESH时如何凸显局部单元尺寸

ANSYS有限元分析划分网格细节

操作方法

  • 01

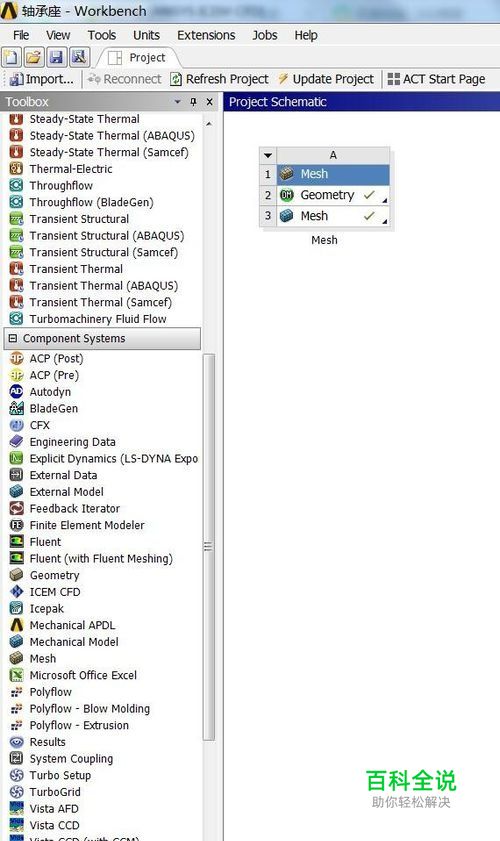

    打开ANSYS Workbench17.0

  • 02

    点击Mesh,右键单击Geometry选择Browser选择已建模好文件(如果用其他软件建模需要与ANSYS17.0关联好)

  • 03

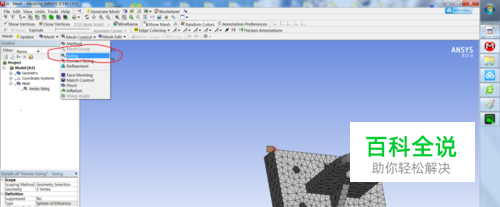

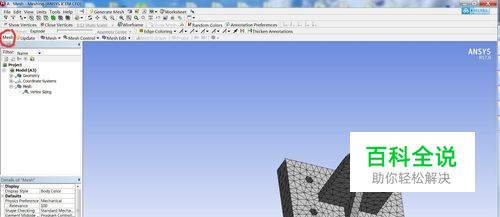

    点击MESh简单建立网格,并在右侧工具栏点击Mesh contro>Sizng

  • 04

    在图中选择一点,在细节窗口Geometry中单击APPlY按钮,此时Sizing名称变为Vertex Sizing。

  • 05

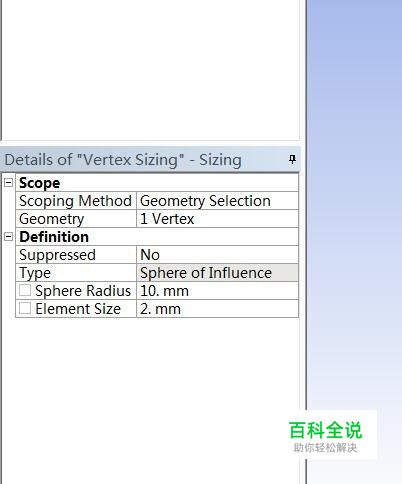

    修改对象中的细节窗口Splere Radius为10mm如上图所示

    方法/步骤6

    • 01

      最后得到局部单元尺寸
