远程监控西门子1200PLC
针对广泛应用于工控领域的西门子 S7-1200 PLC,提供实现物联网远程监控
S7-1200从站建立
- 01

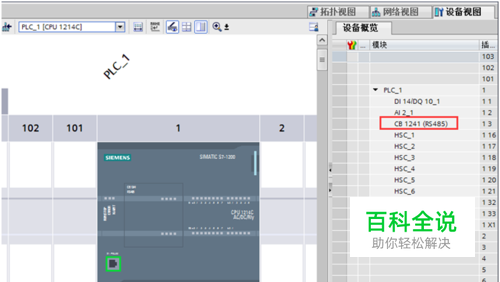

CB 1241模块插入S7-1200 PLC插槽,并在博途软件中进行设备组态,使能CB1241的RS485串口功能
- 02

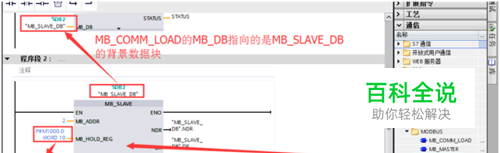

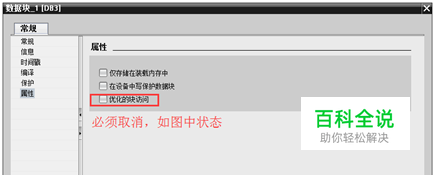

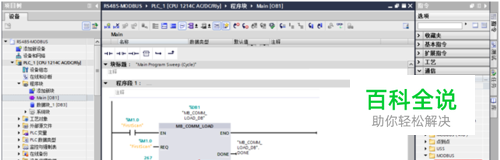

调用博途软件中的西门子S7-1200的MODBUS从站功能块,并设置采集数据指向的M区地址(或DB数据块地址),注意,指向DB数据块必须取消优化排序功能
- 03
将程序下载到PLC并复位
物联网平台配置
- 01

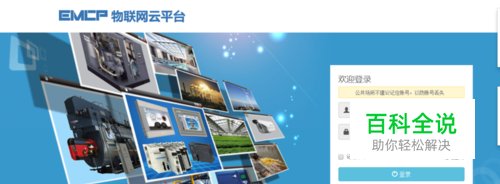

从PC浏览器进入平台登录页,通过管理员账号密码登录平台。
- 02

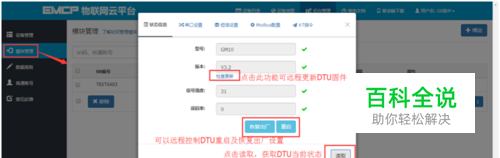

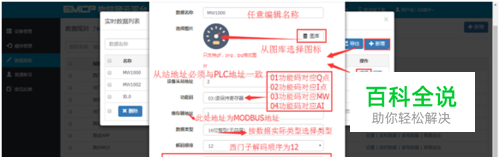

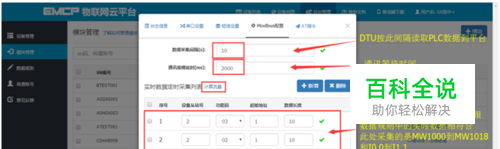

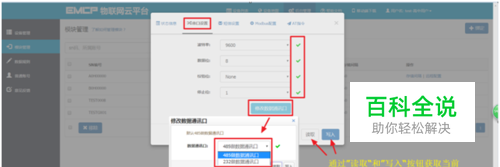

通过平台后台管理的模块管理,配置GM10-DTU的通讯参数,使平台能够与S7-1200进行数据交互
- 03

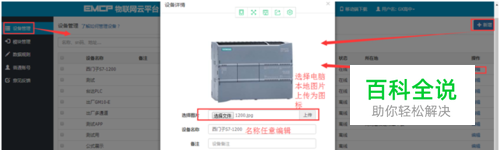

添加个性化展示设备
- 04

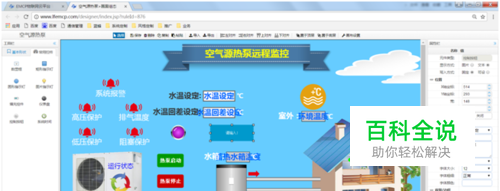

进行数据解析设置以及组态画面编辑(此处组态页面图为举例)
- 05

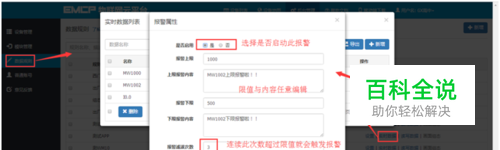

设置数据报警推送消息
电脑/手机APP或微信远程监控S7-1200
- 01

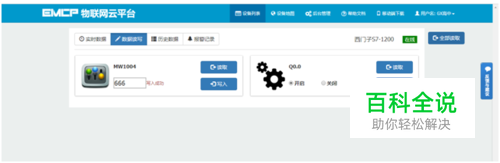

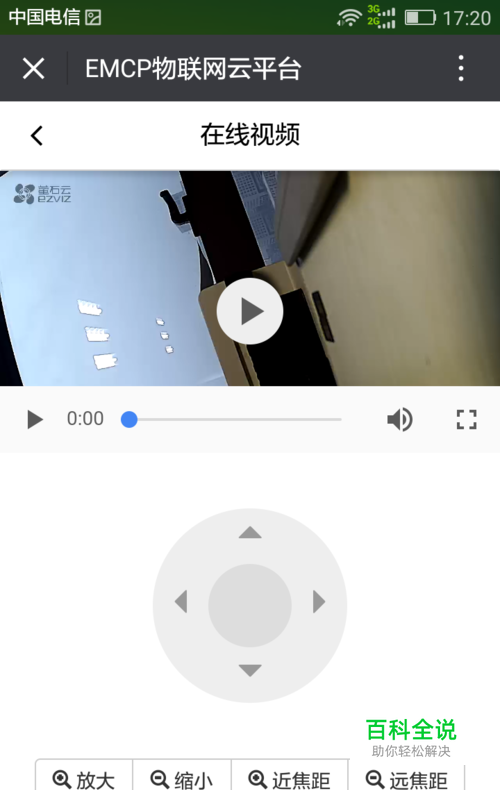

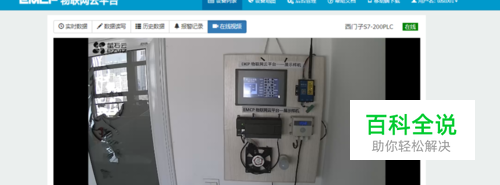

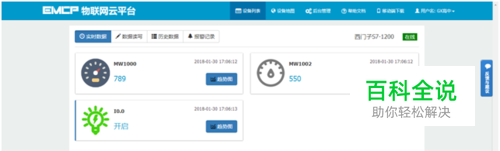

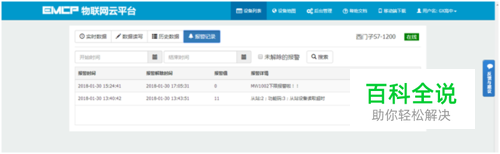

电脑端直接在平台的设备列表选择对应设备,浏览实时数据、进行数据的读写、浏览历史数据、查看数据历史曲线以及查看报警记录等等。如果进行了摄像头设置也可以查看摄像头视频。如果绘制了组态图,手机就可以直接浏览和操控组态图。(图中组态页面为举例)。
- 02

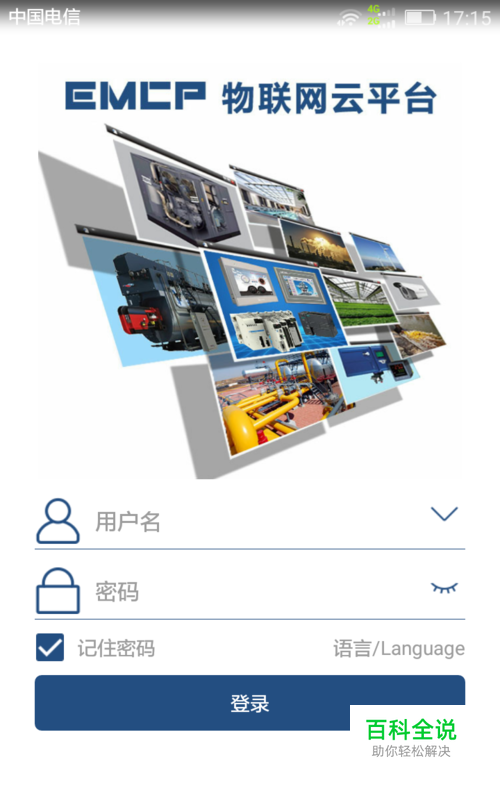

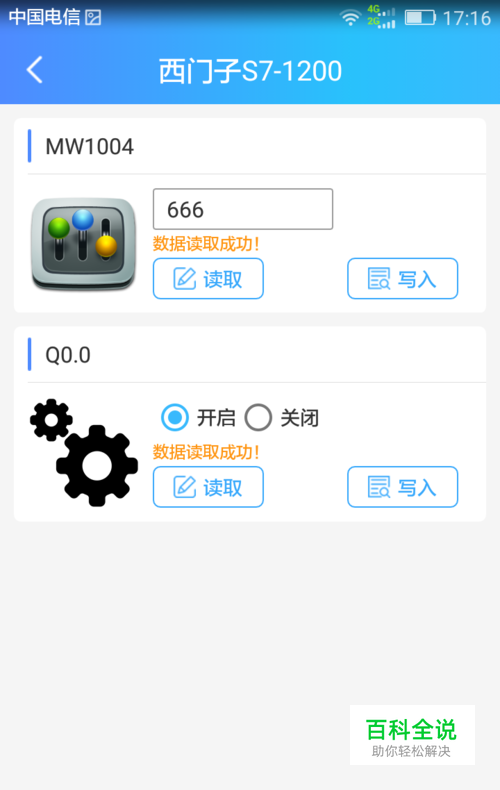

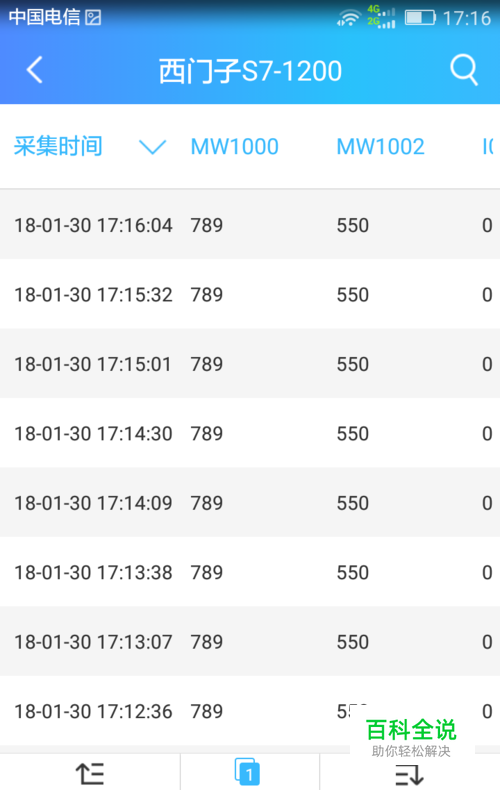

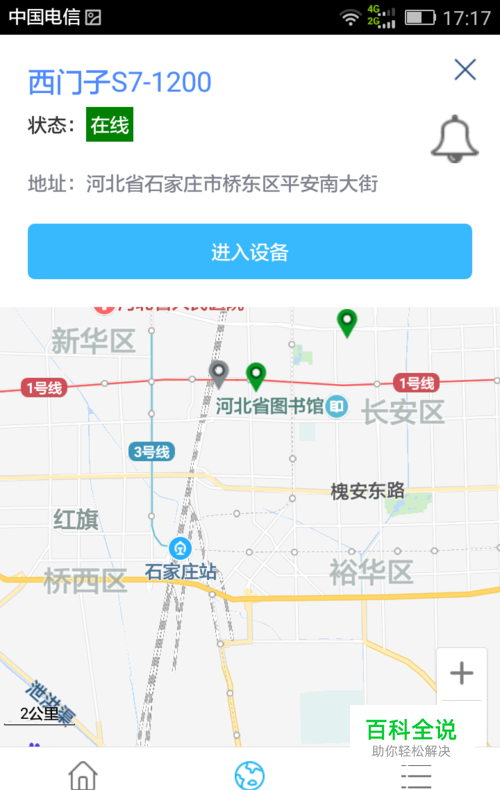

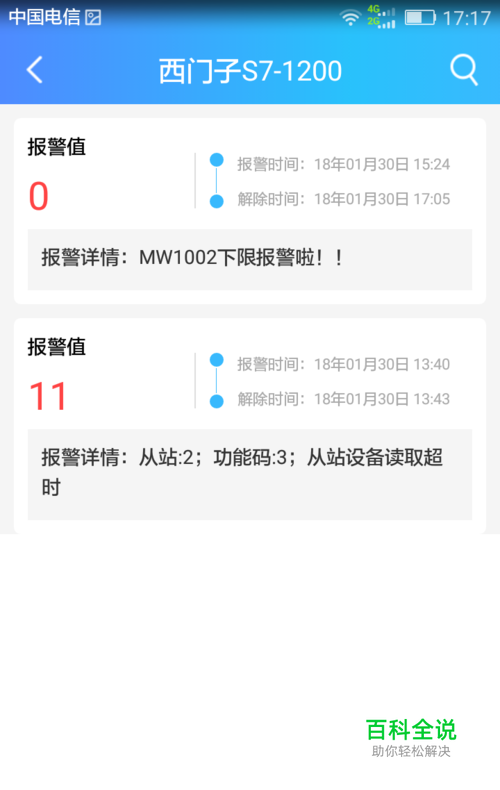

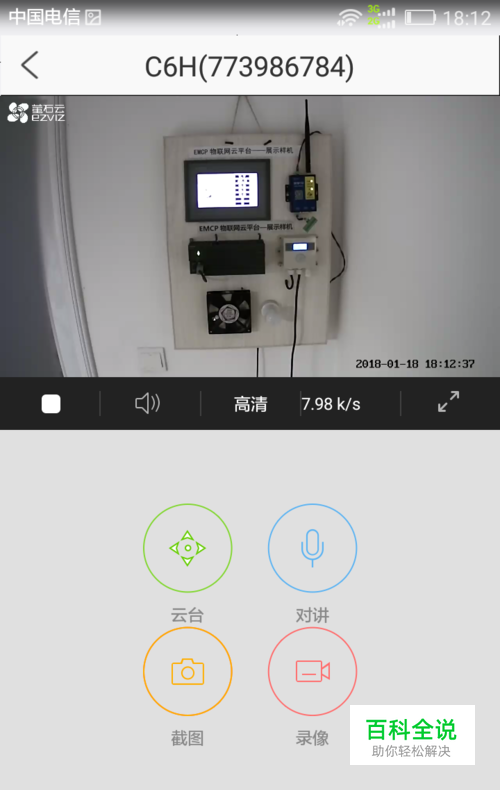

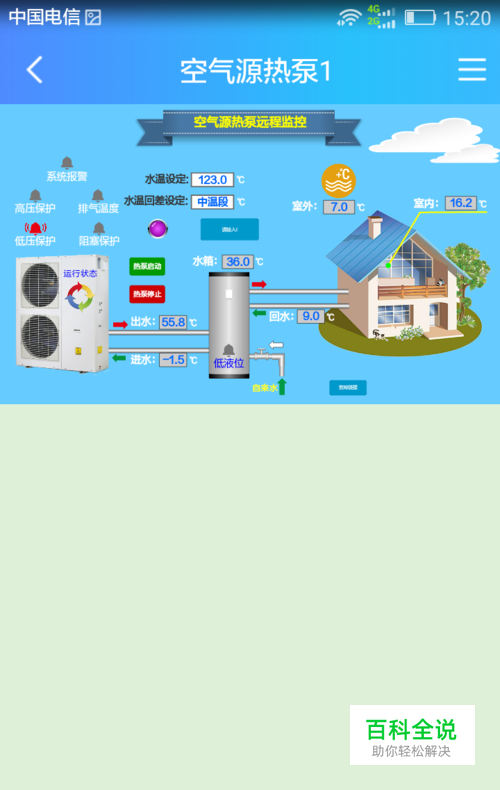

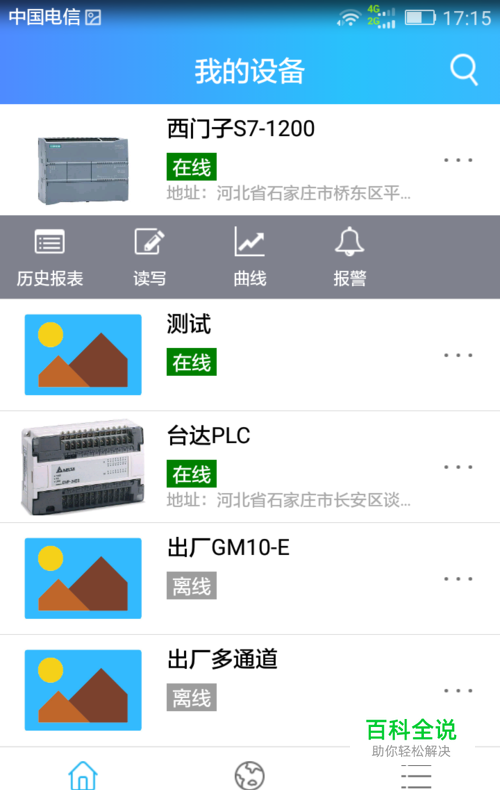

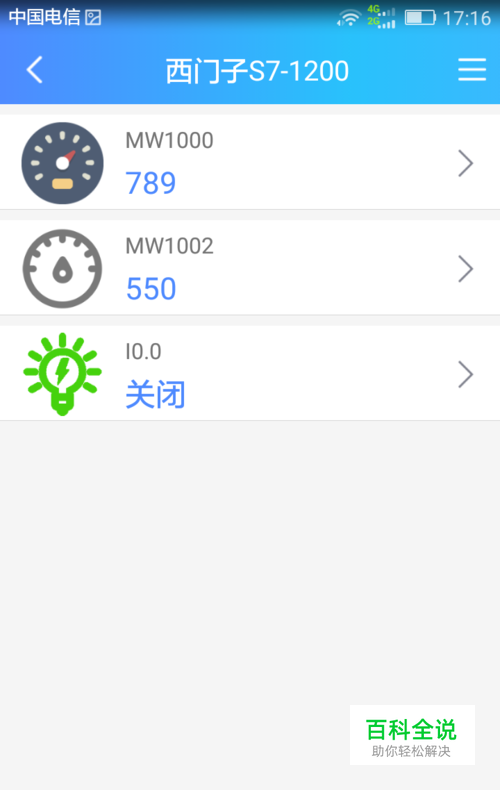

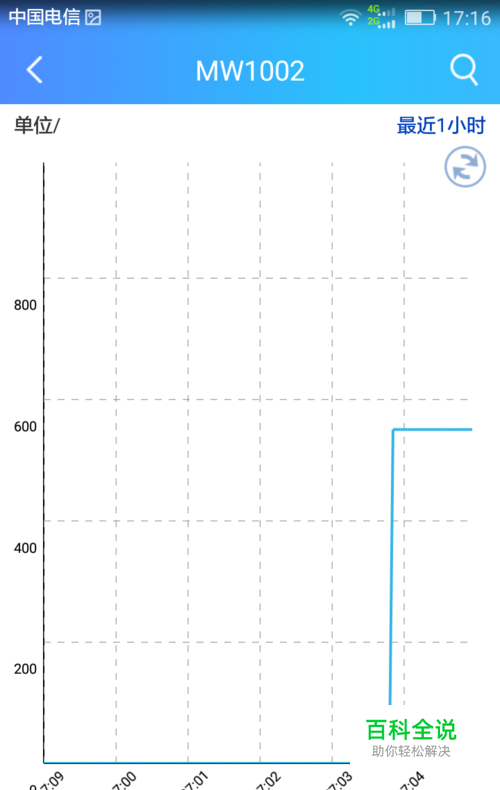

手机端下载平台对应APP,可以直接通过手机监控数据,读写数据,查看历史数据,查看历史曲线,查看报警记录,查看摄像头视频等功能。同时,当PLC内的数据超过报警值后,手机会接收到报警推送消息。如果绘制了组态图,手机就可以直接浏览和操控组态图。(图中组态页面为举例)。
- 03
手机微信关注平台公众号,通过公众号认证平台账号后,就可以从微信免登陆直接进入平台来监控PLC数据,读写PLC数据,查看历史数据,查看历史曲线,查看报警记录,查看摄像头视频等功能。同时当出现数据报警时,会推送消息到微信。
