ZigBee产品在无线远程灯监控中应用【百科全说】

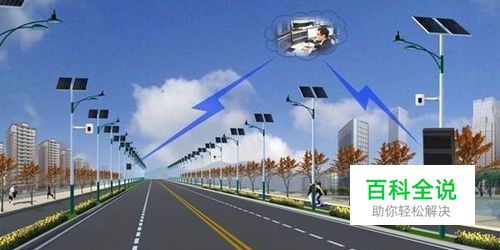

在城市路灯照明面临的诸多问题中，节能问题是一个迫切需要解决的问题。它不仅涉及到降低城市路灯照明经费的问题，还涉及到电力能源问题，特别是在电力能紧张的背景下，通过智能照明控制装置，合理调整照明时间，不仅可以节省照明系统20％以上的用电量，而且照明灯具的使用寿命也得到了极大的延长。

操作方法

01

一、应用背景 ZigBee技术是一种新兴的短距离、低速率无线网络技术。目前已经广泛应用于无线网络监控行业，并取得了较好的效果。提出了基于ZigBee技术的无线网络的通讯系统。在降低成本的同时能够克服电力线载波通讯中不能换相的问题，另外使用Mesh网络进行通讯保障了无线通讯的可靠性。
02

二、系统组成 1.路灯控制终端路灯采集控制终端由一级终端路灯控制监控柜和二级终端组成，监控柜包括工控机、电能测量单片机、多路控制板、监控板；二级终端安装在每盏灯里，包括电力载波模块（EPCW）和输入输出接口板；路灯控制终端可实时监控每盏路灯的亮灭情况、电能负荷状态、灯杆损坏报警，漏电报警等功能。
03

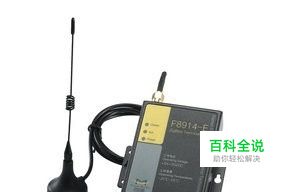

二、系统组成无线传输设备前端采用四信F8914 ZigBee模块，通过232/485（端子接口）和路灯监控终端内的PLC相连，Zigbee作为一种无线连接,可工作在2. 14 GHz(全球流行) 、868 MHz (欧洲流行)和915 MHz (美国流行) 3个频段上,分别具有最高至250 kbit/ s、20 kbit/ s、40 kbit/ s的传输速率。该型号设备一般为终端节点，互相之间不能通讯，完成信息的发送和接收。
04

二、系统组成数据管理中心 1）遥控：主站计算机按设定好的经纬时间曲线自动控制全市路灯的开/关状态，也可在主站手动控制任意的一级终端和二级终端的开/关状态。 2）遥测：自动巡测或随机检测各个终端亮灯率、电压、电流、功率因数、有功和频率等工作参数，在自动运行时只要终端有变化，它便立即将变化数据向主站传输，无须主站巡检。 3）遥信：对各个终端开/关状态、故障和报警等信息的获取，保证系统有效正常地运行。
05

三、总结路灯远程监控系统已经得到了广泛的应用，也获得了很好的效果，不仅对路灯控制进行了优化，而且实现了节电节能，给智慧城市添了一把力。四信通信在智慧城市的建设中也在不断的做着自己应该做的事情，而且在其他的很多领域例如移动POS终端、金融、供应链自动化、智能化运输、工业自动化、智能建筑、智能家居、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、电力、煤矿、石化等行业都不错的表现，相信四信在物联网的浪潮中会发挥更大的作用。
