CAD三维并集命令

使用并集命令将两个实体图形合并在一起得到一个整体

操作方法

  • 01

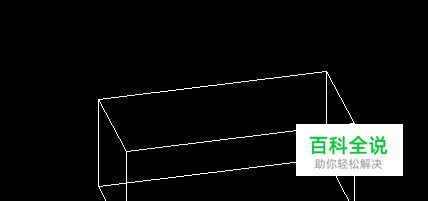

    首先,我们先绘制一个矩形,使用拉伸命令将矩形拉伸得到一个长方体实体图形。

  • 02

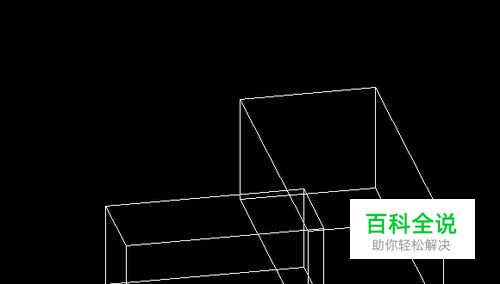

    然后,我们在旁边同样画一个长方体,并且这两个长方体有交集。如图所示两个长方体。

  • 03

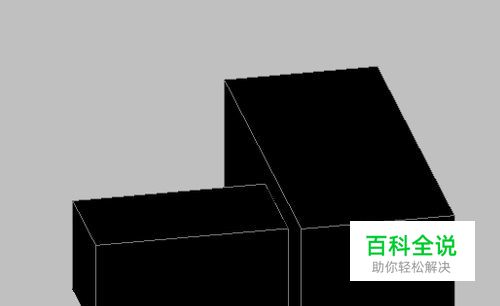

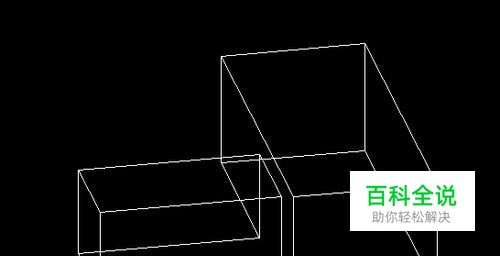

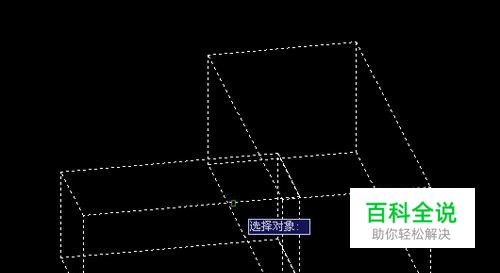

    大家可以看到,两个长方体有交集,我们现在对这两个长方体使用并集处理。我们点击并集命令按钮,然后,我们点击两个图形后回车,这样就得到并集后的实体图形。下面是线框模式和真实模式中显示。
