ANSYS经典版本中提取图片的方法

2024-04-13 14:55:10

ANSYS经典版本的背景色为黑色，由于其自身设计特点，可供选择的背景色较少，使大家使用过程中，尤其是提取计算结果图片过程中遇到一定困扰，本文将简要分析截图方法及改变背景色截图方法的不足，并在此给大家提供一种快速的计算结果白色背景图片提取方法。

操作方法

01

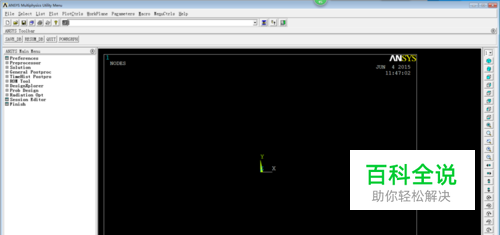

1.运行ANSYS经典版本，界面如下图所示，背景黑色。
02

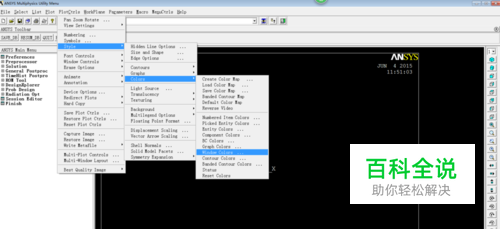

调整背景色的方法。菜单路径：plotctrls>style>colors>windows colors
03

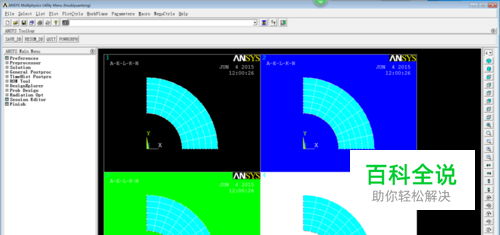

对比不同颜色的背景。我们为了方便对比将窗口设置为四个，对比不同颜色的背景。注：本步骤进行的目的是为了分析ANSYS软件对于背景色的设计不足，及对提取图片造成的难度。
04

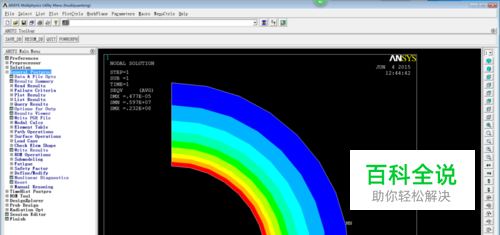

接下来进行建模分析，该部分不是本文重点，不做阐述。我们直接进入到结果分析界面准备进行图片提取。
05

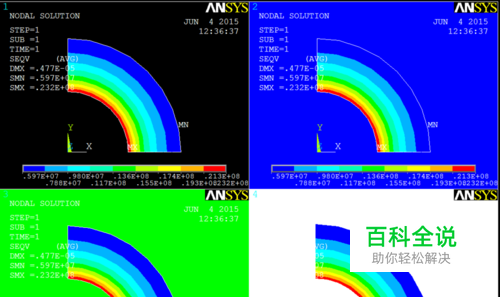

提取图片方法：直接利用截图软件截图，为了对比方便依然采用四个窗口并列的方式截图。可以看出只有黑色的相对显示的比较清楚，其它背景色的显示都存在不完整情况，同时考虑后期打印效果，图中四种背景色都不够立项。所以该方法不可行。
06

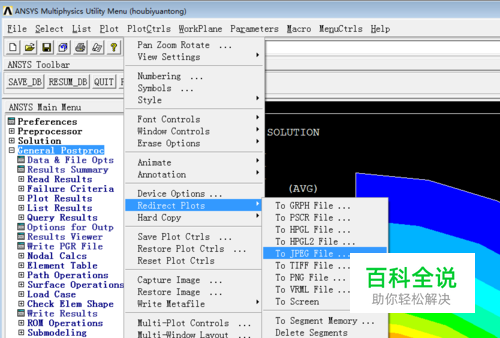

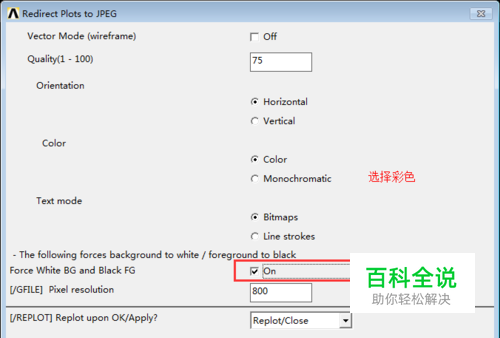

本文推荐的提取方法菜单路径：plotctrls>redirect plots>to jpeg files 打开redirect plots to jpeg files窗口，设置如图所示，即可拷贝出清洗的白色背景图片。
07

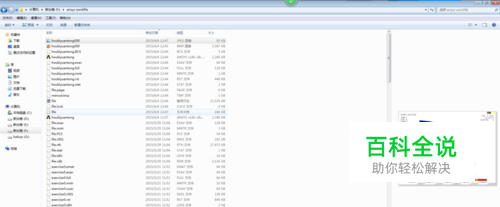

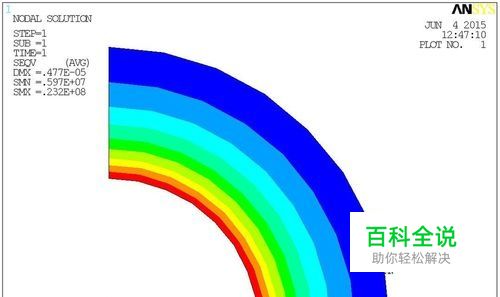

上一步拷贝出的图片目录存放在ansys的工作目录下，比如我的工作目录在F:\ansys workfile。获取的图片如下图所示，清晰并适合打印。
