solidworks中如何画螺纹

运用solidworks进行建模时,很多时候需要建螺栓、螺钉等具有螺纹的模型,如果按照螺纹参数进行切除,那非常麻烦,又废时。这里笔者提供一种非常简便的方法。

操作方法

  • 01

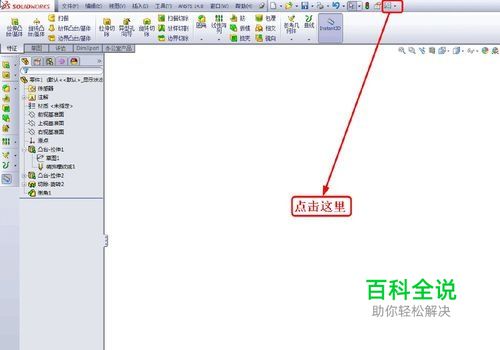

    首先:点击这里,如图

  • 02

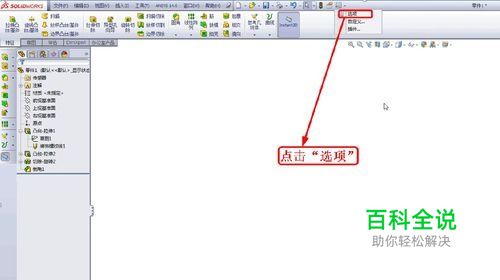

    点击“选项”

  • 03

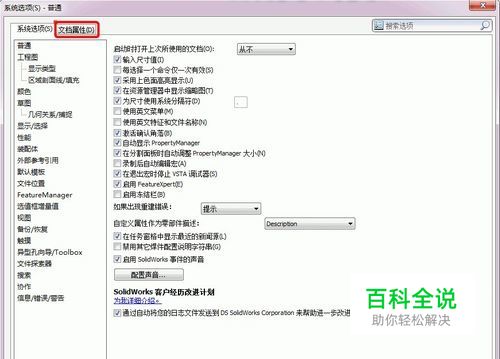

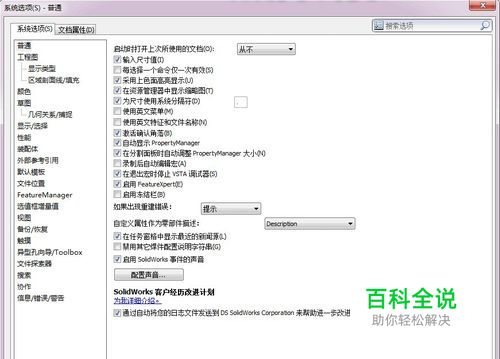

    进入此页面,如图

  • 04

    点击“文档属性”,如图

  • 05

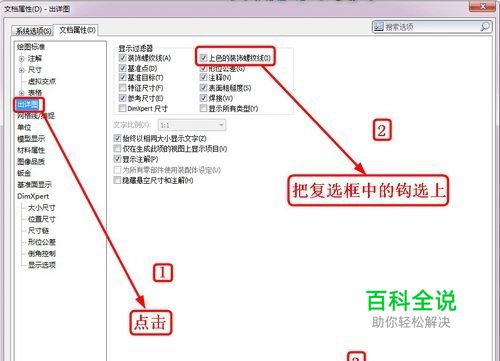

    选择“出详图”,然后把“上色的装饰螺纹线”前面复选框中的钩选上,最后确定。如下图,以上步骤就把设置设好了

  • 06

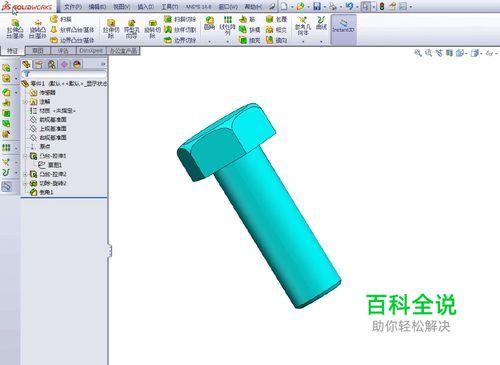

    下面就准备画螺纹,我这里先建了一个螺栓(这个简单的过程我就不介绍了),如图,螺栓已经画好

  • 07

    “插入”-“注释”—“装饰螺纹线”,如下图

  • 08

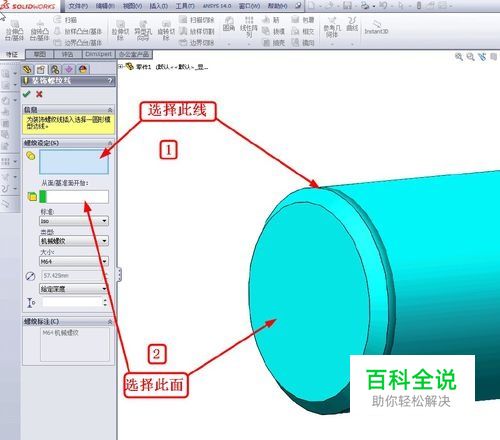

    选择线及面,如图

  • 09

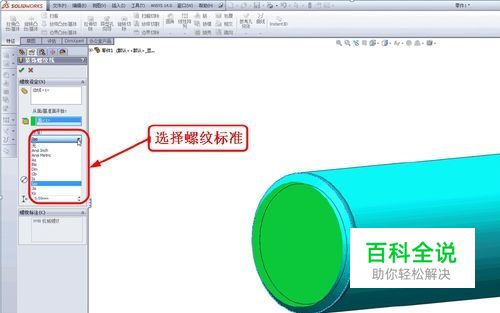

    选择螺纹标准,如图

  • 10

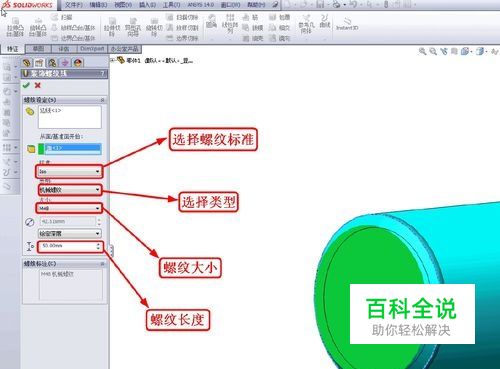

    选择螺纹大小、深度,类型,如图

  • 11

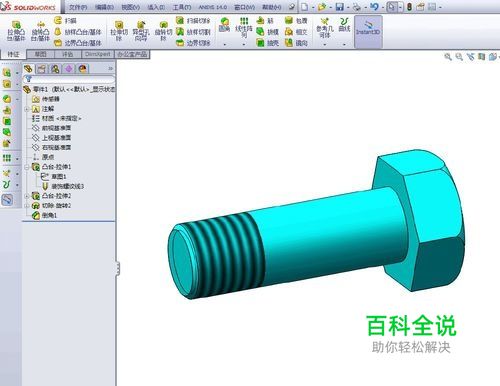

    确定,之后,螺纹就出现了,如图
