如何用visio绘制并联电路图？
visio是一个强大的绘图软件，很多word中无法绘制的图形在visio中都可以绘制出来。比如电路图，在word中是很难绘制出来的，但是在visio中则方便了很多。下面，我就给大家讲讲如何用visio绘制并联电路图。
visio
- 01

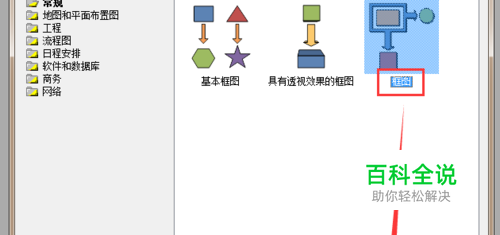

首先，新建一个“ 框图”的文件工程，如图所示。
- 02

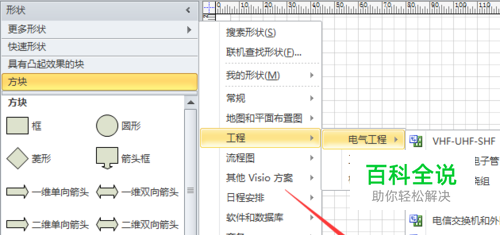

在软件中的 左侧有形状栏中，我们点击“ 更多形状”-“ 工程”-“ 电气工程”-“ 基本项”选项，添加基本“ 电路形状”。
- 03

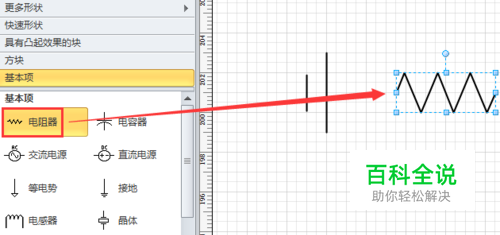

接着从左侧找到“ 电源”形状和“ 电阻”形状，将其拖入右侧的编辑栏中，并放在同一水平线上，如图所示。
- 04

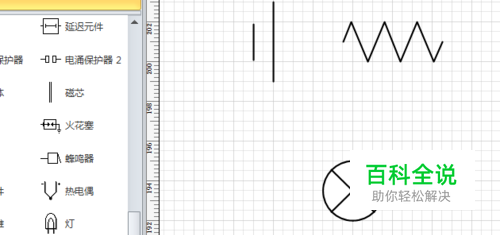

接着，从左侧将“ 灯泡”形状拖入右侧的编辑栏中，放在电源下方。
- 05

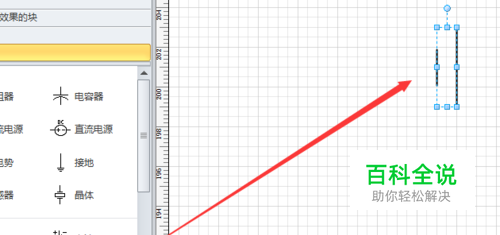

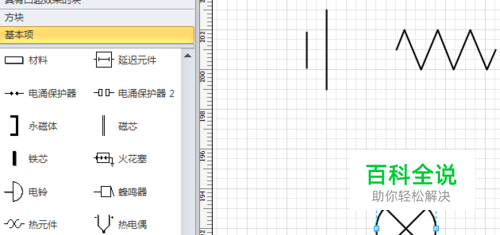

然后将其他形状拖动到“ 电灯”形状下方，与“ 电灯”形状平行。
- 06

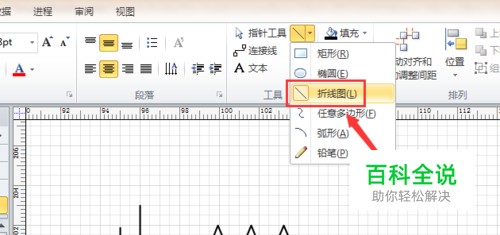

最后，在菜单栏中找到“ 折线图”工具，将刚才添加到“编辑栏”中的形状连接起来，如图所示，并调整其 颜色和粗细程度。
- 07

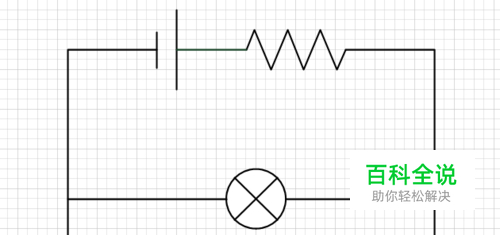

最后得到的并联电路图如图所示！
