电机选型solidworks中非对称负载的转动惯量计算

在自动化设计中，伺服电机选型过程中往往需要转动惯量这一参数，但驱动的负载有时候可能不是对称的，造成在solidworks的质量属性中计算的转动惯量往往是按照重心来，而不是以电机驱动的旋转中心来计算，因此我们要另外设置计算中心。

操作方法

  • 01

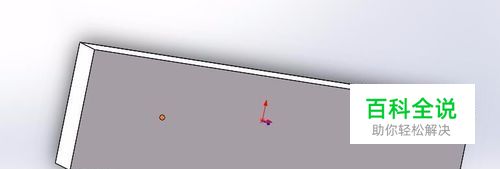

    首先，打开负载的零件或者装配体，如图：假设负载是长方体，电机带动其围绕图中偏心的点旋转，标定此点。

  • 02

    第二，建立新的坐标，如下插入--参考几何体--坐标系，点击打开。

  • 03

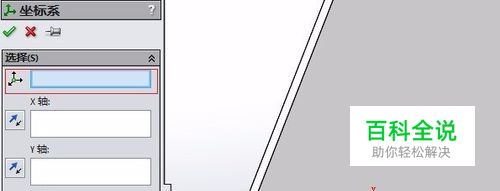

    第三步，选取左边三座标，在点击红圈处圆点。然后在下方调整坐标轴，这里选取Y轴为旋转轴。

  • 04

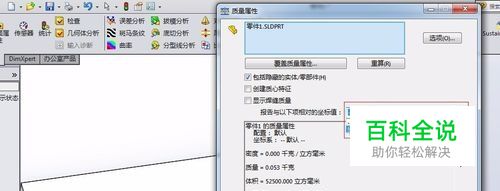

    第四步，给负载附上材质，这个相信大家都会，这里就不重复了。打开评估--质量属性，在红框处选取刚才建立的旋转坐标，然后重新计算。

  • 05

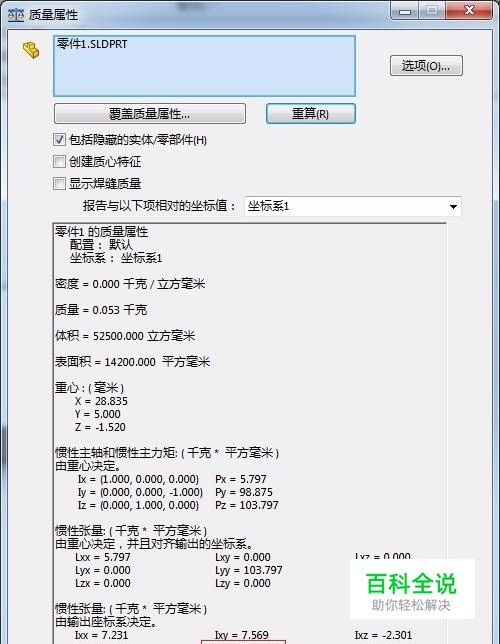

    在下图的红框中就是以Y轴为旋转轴的转动惯量，计算单位可以在右上角的选项中设置，一般重量设置为KG，表面积为㎡，体积为m³。装配体也可以如此。
