怎样办solidworks图形转换成CAD图形

solidworks是一个功能强大的三维机械设计自动化软件，在solidworks中，可以通过不同的设计构思与试验会制草图来建立3D模型。它与CAD的结合使用也是非常普遍的，它能把图形通过图纸的格式转换成适用于CAD格式的图形飞。

步骤/方法

  • 01

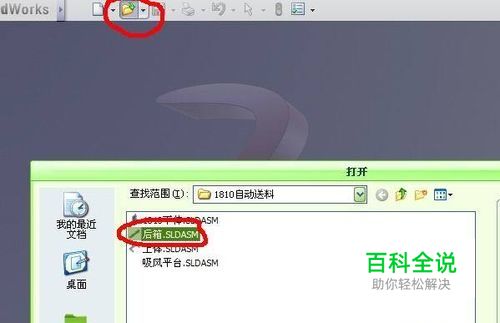

    点击打开一个solidworks图形，选择要转换的图形文件点击打开按钮

  • 02

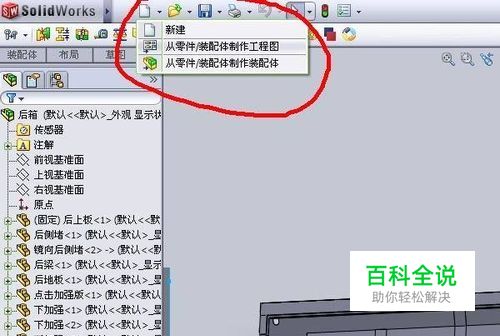

    图形打开后，点击上边左角的新建按钮，再点击下拉菜单里的从零件装配体制作工程图进行转换文件

  • 03

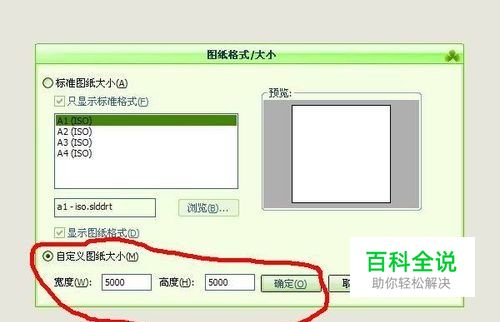

    进入图纸格式大小编辑窗口，点击自定义图纸大小，将宽度和高度值设定大于实际图形大小，然后点击确定

  • 04

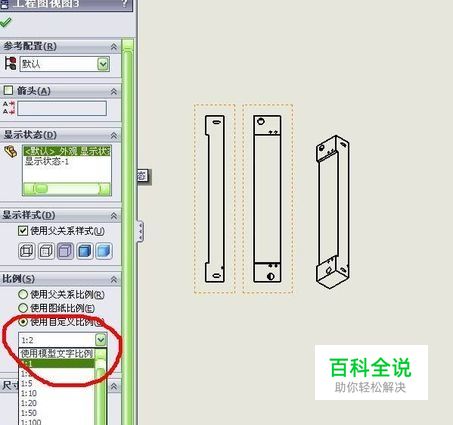

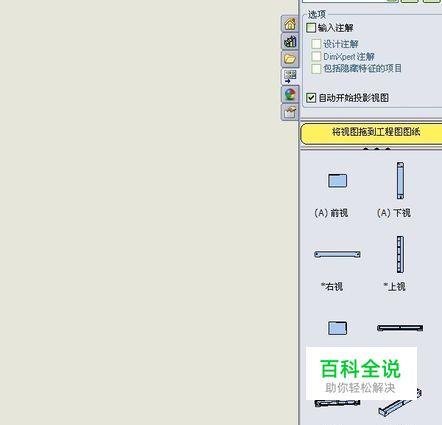

    工程图纸出现，把右侧的图形用鼠标点击拽到左侧的图纸上面，然后选中使用自定义比例将比例值设定为1:1

  • 05

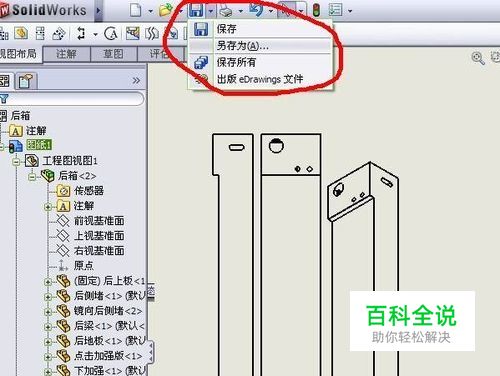

    图形设置好，点击上面的保存按钮下拉选中另存为

  • 06

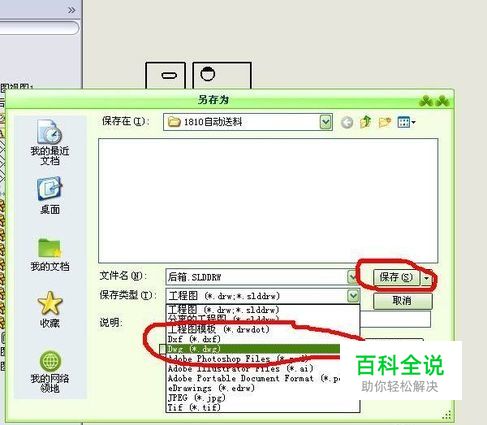

    进入另存为窗口选好要保存的位置，选好保存类型点击保存就可以了

  • 07

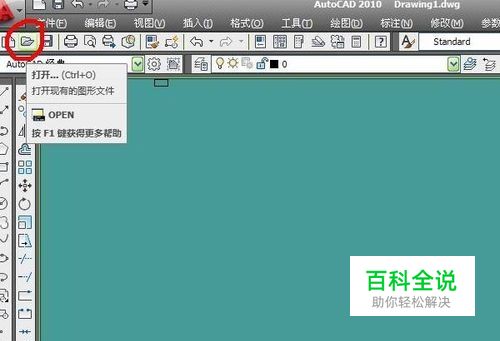

    打开cad，在上角点击打开按钮打开保存的图形

  • 08

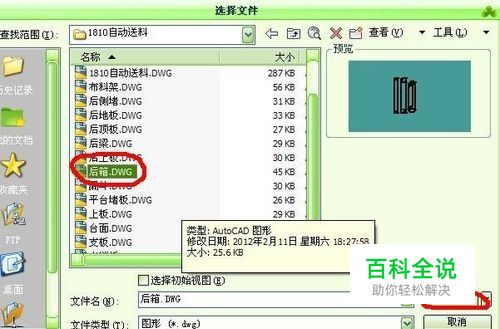

    选择文件窗口出现，找到转换好的图形文件点击右下角的打开，打开图形

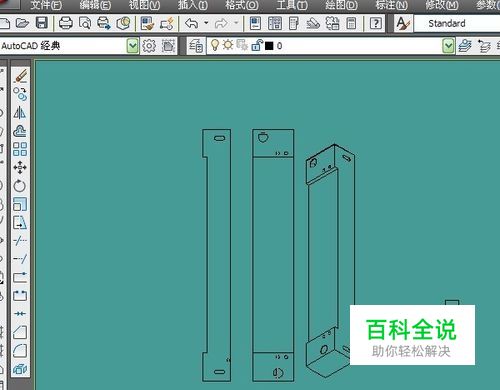

  • 09

    图形打开，图形格式转换成功
