CAD中绘制矩形选项中的:标高和厚度,是什么意思?

AutoCAD专门提供了一个矩形命令,而不需要逐条线地绘制。
画矩形的时候,有标高(E)和厚度(T)这两个选项。 厚度相当于矩形的高度,那么标高是什么?两个的区别又是什么?

操作方法

  • 01

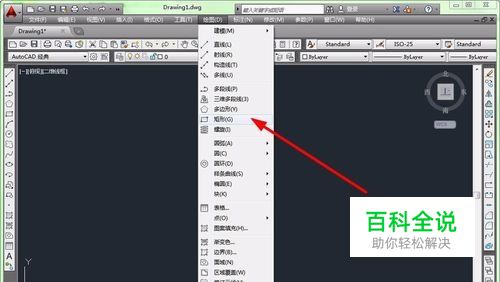

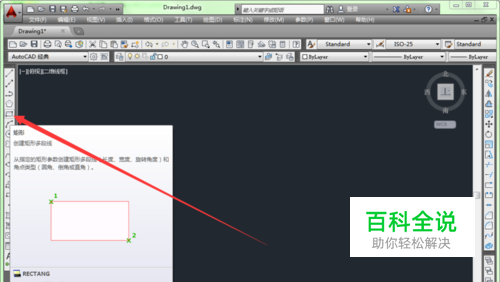

    CAD绘制矩形的方法有三种: 1、菜单命令:【绘图】-【矩形】 2、点击绘图工具栏的矩形命令按钮。 3、键盘命令:REC+回车

  • 02

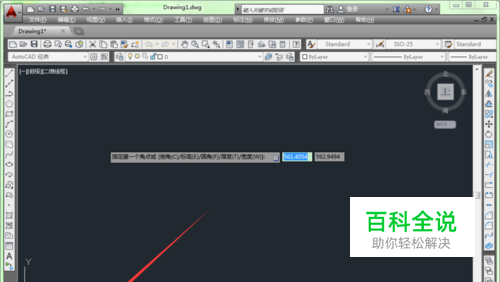

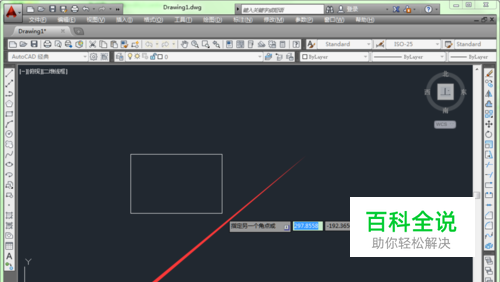

    输入矩形命令后,命令行会有提示信息“指定第一角点或倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)”可按提示操作。先确定矩形的第一个角点,再输入另一个角点。

    方法/步骤2

    • 01

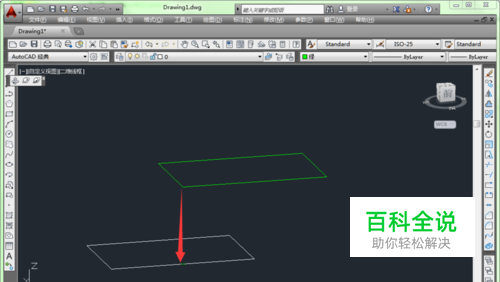

      标高是指高出当前平面的值。就是输入标高值的矩形在另一个平面,这个平面和当前平面的距离就是标高值。 标高的设置方式:输入【矩形】命令后,选择【标高】选项,输入标高值,随后绘制矩形。

      方法/步骤3

      • 01

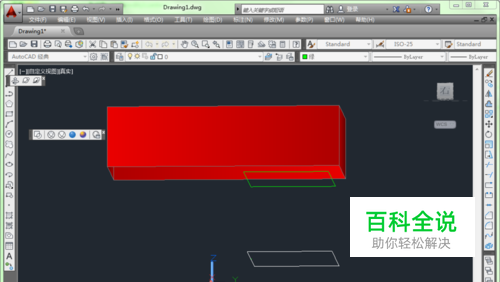

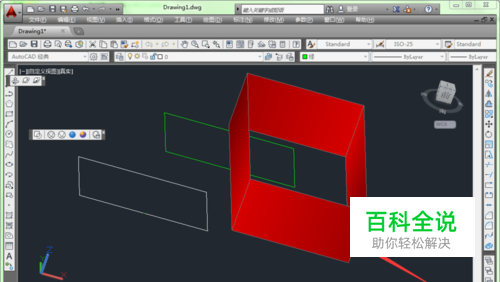

        矩形的厚度指的是Z轴方向,而看的是XY平面的俯视视角,所以Z轴方向看不见的。你可以用三维动态观察器,就可以看到厚度了
