CAD中如何修改尺寸标注
CAD作为专业绘图软件，很多人都在使用。标注时很多人不愿意用默认标注形式，那么在使用过程中如何修改尺寸标注呢？
操作方法
- 01
首先打开打开CAD软件，一般使用其平面绘图功能，即“草图与注释”、“AutoCAD经典”，这里着重介绍这两个界面下如何修改尺寸标注。
- 02
如果不想使用界面操作，可以使用指令操作，在命令行下面输入标注尺寸修改的命令“DIMSTYLE”,,在CAD中字母不区分大小写。输入后即可弹出尺寸标注的修改界面。
- 03
在“草图与注释”界面中，点击“常用”栏中的“注释”，如图中红色框所示。这时出现的子界面中，点击第二个即为标注样式的修改。点击后即可出现修改标注样式的窗口。
- 04
在“AutoCAD经典”界面中，点击菜单栏中“标注”，下拉菜单中点击“标注样式”按钮，同样也回出现修改标注样式窗口。
- 05

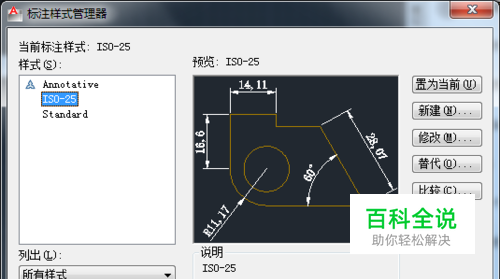

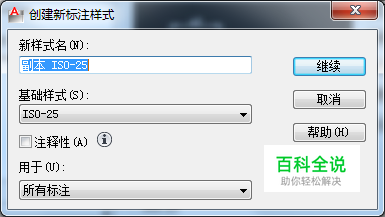

在弹出的标注修改窗口中，左侧有几个按钮选项，可以进行“新建”、“修改”、“替代”等，点击新建按钮，可以创建一个属于自己的尺寸样式，可以自己命名哦~
- 06

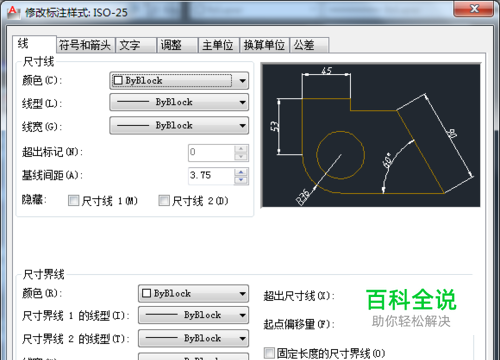

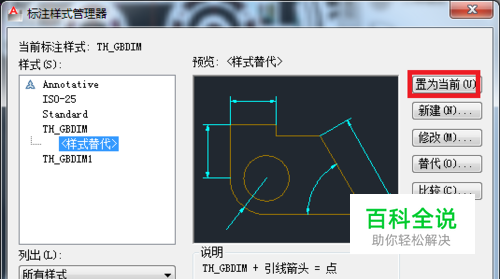

点击标注修改窗口中“修改”按钮，即可修改现有尺寸标注下标注形式。可以修改标注文字、单位、线型等，修改完成后点击“确定”即可。若将修改后的标注进行应用，可以将该标注“置为当前”。
