sw钣金放样折弯
使用钣金放样折弯,做类似天圆地方接头!
操作方法
- 01
打开sw软件,新建一个空白文件。
- 02

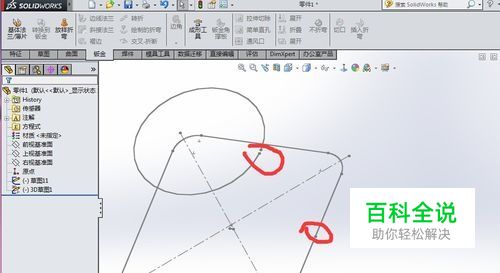

绘制草图!如下图所示 !筋板放羊草图需要是开环的。切口尽量要小,越小越不影响下料尺寸。
- 03

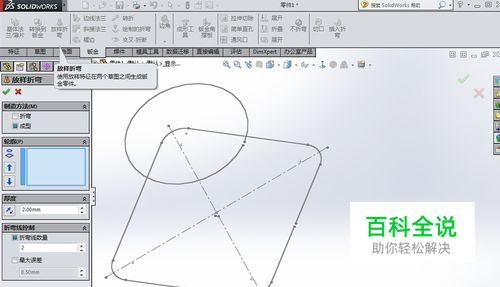

点击【钣金】-【放样折弯】,弹出放羊折弯对话窗。
- 04

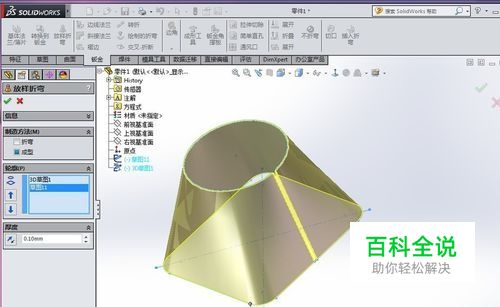

制造方法选择【成型】,【轮廓】选择草图1,按住【shift】选择第二个草图。点击右上角的对号确定。
- 05

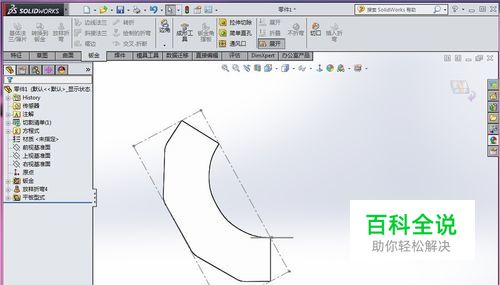

点击【钣金】-【展开】命令。展开成下料图。
